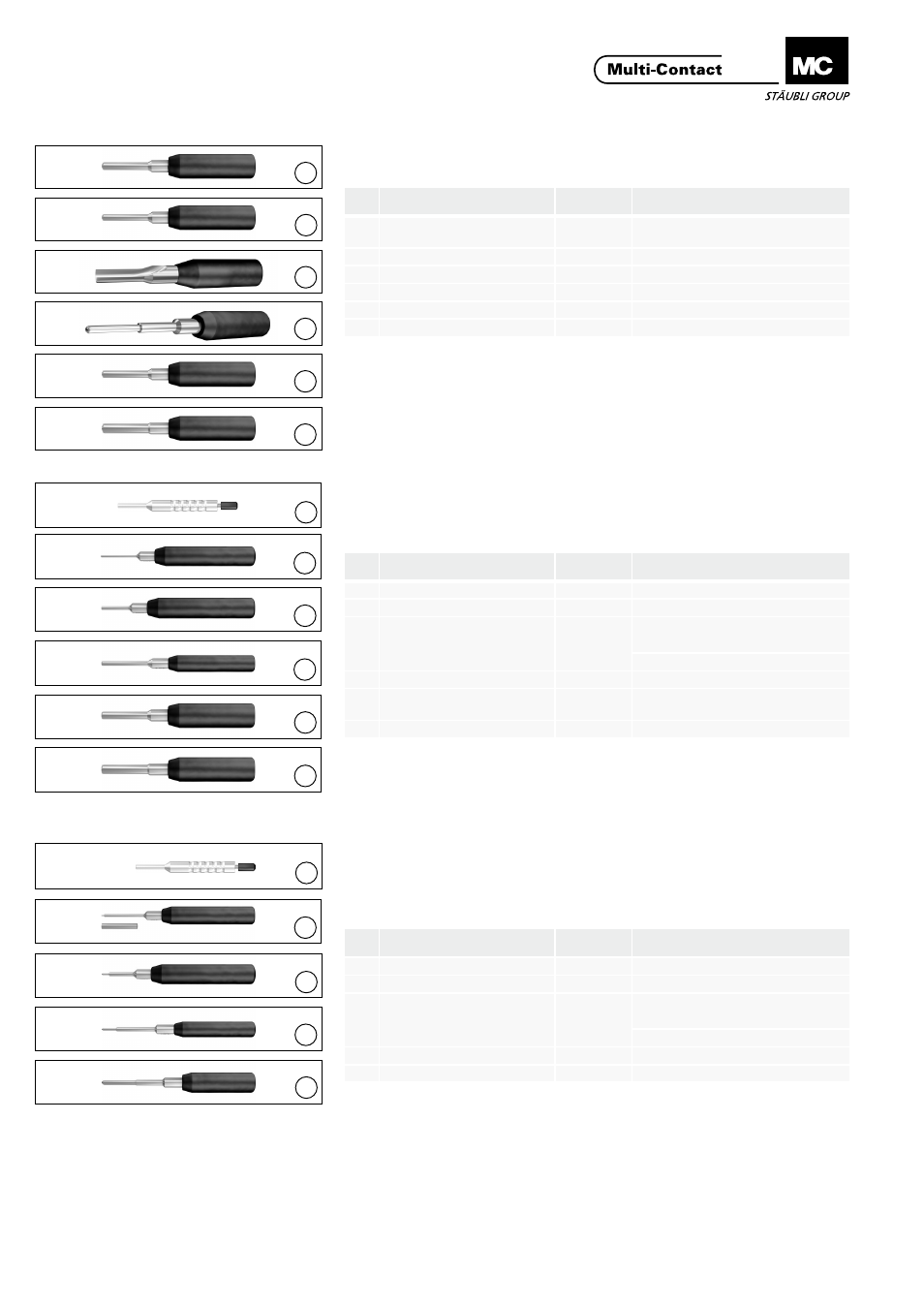

Attrezzo per il montaggio ma-
schio / femmina
Insertion tool pin / socket
ill.
Descrizione
Description
N° d’ordine
Order No.
per Ø nominale maschio / femmina
for nominal Ø pin / socket
8 ME-WZ5 18.3013
6 mm + CT-POF/SL
Contatti coassiali / Coaxial contacts
9 MSA-WZ5 1) 3) 18.3015 6 mm
10 ME-WZ6 18.3016 8 mm
11 MBA-WZ5 2) 18.3014 6 mm / 8 mm
12 MSA-WZ6 3) 18.3018 8 mm
13 MSA-WZ8 18.3022 8 mm (M8A/PE-L)
1) utilizzabile anche per il montaggio dei tappi�
2) per contatti con filettatura interna
3) per contatti con filettatura esterna
1) will be used also for assembly of blind plugs
2) for contacts with screw connection with inter
nal thread
3) for contacts with screw connection with exter
nal thread
Utensile d’estrazione per contatti
maschio
Pin extraction tool
ill.
Descrizione
Description
N° d’ordine
Order No.
per Ø nominale maschio
for nominal Ø pin
14 CT-A-WZ0,6 33.3002 0,6 mm
15 MSA-WZ1/1,2 18.3002 1 mm
16 MSA-WZ1,5 18.3005
Contacts thermocouples
Termocouple contacts
1,5 mm
17 MSA-WZ3 18.3012 3 mm
18 MSA-WZ6 18.3018
6 mm + CT-POF/SL
Contatti coassiali / Coaxial contacts
19 MSA-WZ8 18.3022 8 mm / PE-L
Utensile d’estrazione per contatti
femmina
Socket extraction tool
ill.
Descrizione
Description
No. de Cde.
Order No.
per Ø nominale femmina
for nominal Ø socket
20 CT-A-WZ0,6 33.3002 0,6 mm
21 MBA-WZ1/1,2 18.3001 1 mm
22 MBA-WZ1,5 18.3004
Contatti per termocoppie
Termocouple contacts
1,5 mm
23 MBA-WZ3 18.3011 3 mm
24 MBA-WZ6 18.3017 6 mm / 8 mm
