Multi-Contact MA207 - Manuale

Advanced Contact Technology
www.multi-contact.com 1 / 8
PV-T3.../B
PV-T3.../B-UR* PV-T3.../S
PV-T3.../S-UR* PV-BP3/... PV-SP3/...
* UL fi le E343181 * UL fi le E343181
MA000 (de_en)
Montageanleitung MA000 (de_en)
Assembly instructions MA207 (it_en)
Istruzioni di montaggio MA207 (it_en)
Assembly instructions
Connettore femmina PV-KBT3...
Connettore maschio PV-KST3... PV female cable coupler PV-KBT3...
PV male cable coupler PV-KST3...
Indice
Istruzioni per la sicurezza ............................................................2
Utensili di montaggio ................................................................3
Cavo de collegamento ...............................................................4
Preparazione del cavo ................................................................4
Connessioni a crimpare .............................................................4
Crimpatura .................................................................................5
— con pinza per crimpare PV-CZM-16100A ...............................5
— con pinza per crimpare PV-CZ ................................................6
Montaggio .................................................................................6
Angolo di curvatura del cavo .....................................................8
Connessione ..............................................................................8
Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Connecting cable .......................................................................4
Cable preparation ......................................................................4
Crimp connections ....................................................................4
Crimping ....................................................................................5
— with crimping pliers PV-CZM-16100A ....................................5
— with crimping pliers PV-CZ .....................................................6
Assembly ...................................................................................6
Cable routing .............................................................................8
Engagement ..............................................................................8

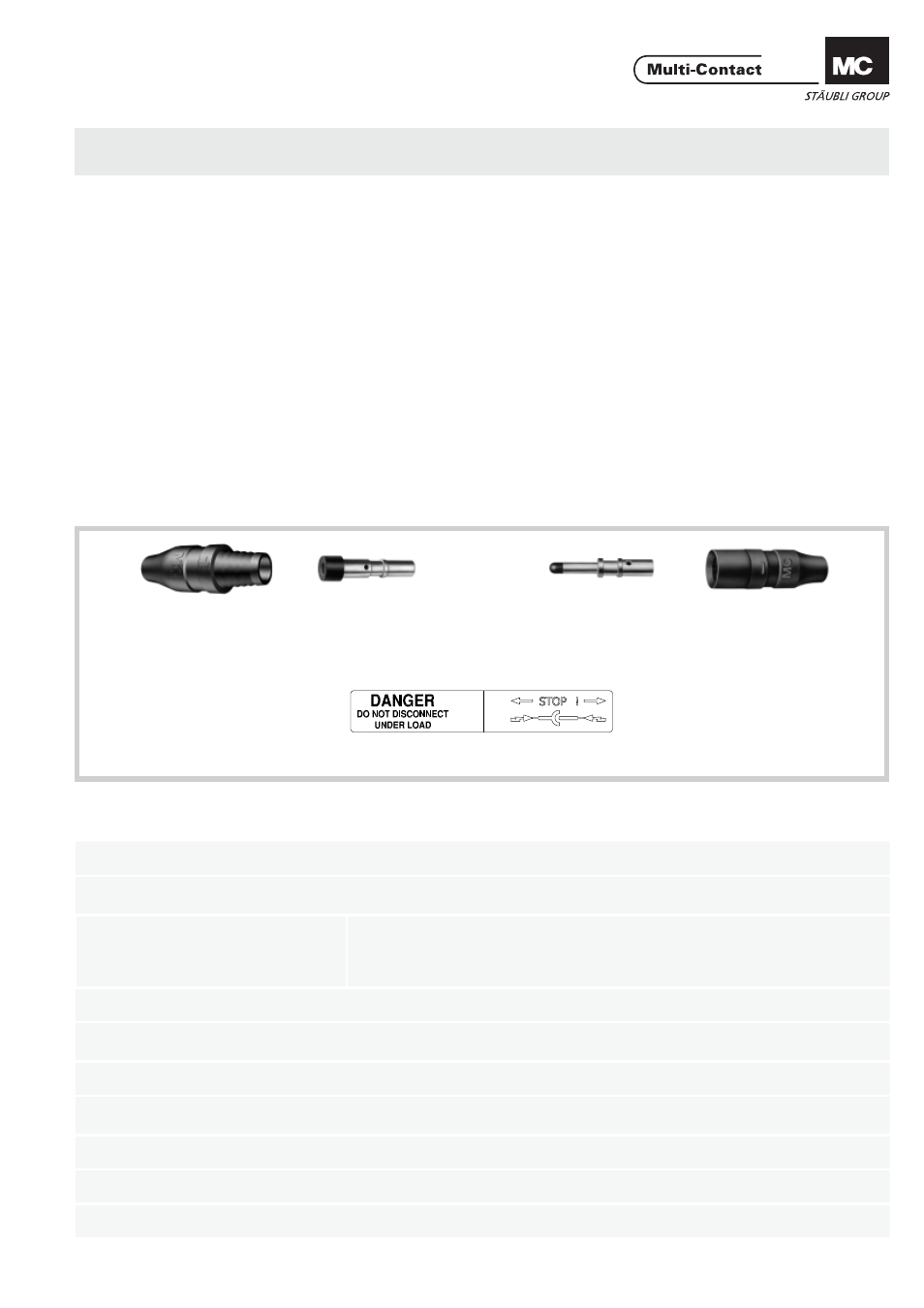

Etichetta adesiva
Sticker
Dati tecnici Technical data
Sistema di connettori Connector system Ø 3mm
Tensione misurata Rated voltage
1000V DC (IEC)
600V DC (UL)
Corrente nominale Rated current
20A (IEC: 2,5 – 4mm 2 )
(UL: 14AWG, 12AWG)
30A (IEC: 6mm 2 )
(UL: 10AWG)
Tensione di prova Test voltage 6kV (50Hz, 1min.)
Intervallo di temperatura
ambiente
Ambient temperature range
-40°C...+90°C (IEC)
-40°C...+75°C (UL)
Temperatura limite superiore Upper limiting temperature 105°C (IEC)
Classe di protezione, innestato
non innestato
Degree of protection, mated
unmated
IP67
IP2X
Cat. di sovratensione
Grado di imbrattamento Overvoltage category
Pollution degree
CATIII/2
Resistenza di contatto dei connettori a
innesto
Contact resistance of plug connectors 0,5mΩ
Classe di protezione Safety class II
