Advanced Contact Technology
www.multi-contact.com 3 / 8
2
2
PV-CZ
UL File 343181
PV-CZM-16100A
1
3
UL fi le 343181
1
2
3
Locatore
Locator

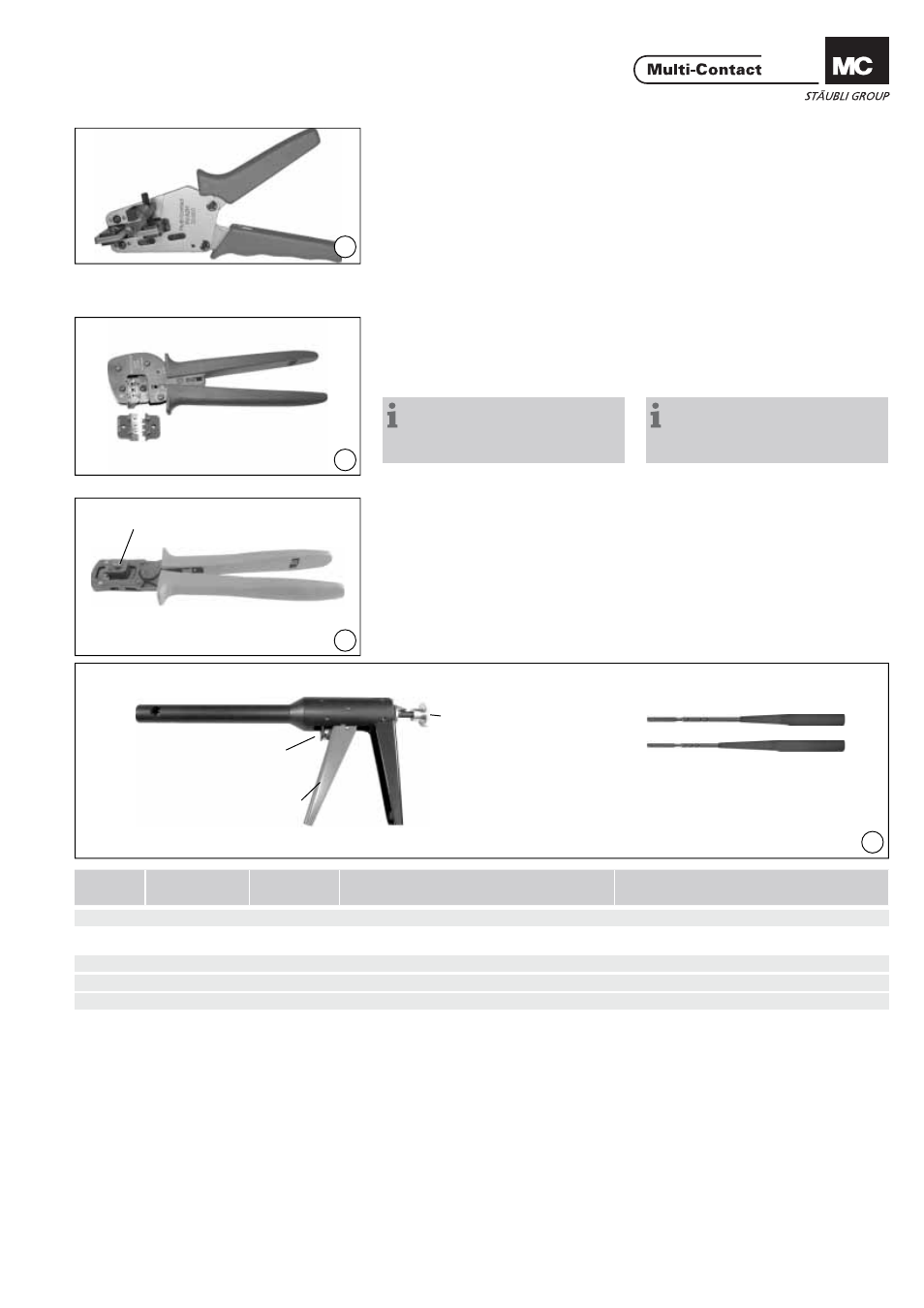

Utensili di montaggio Tools required
(ill. 1)
Spela fi li PV-AZM... inclusa lama spe-
la fi li integrata e cacciavite esagonale
A/F 2,5.
Sezione del cavo: 1,5 / 2,5 / 4 / 6mm²
Tipo: PV-AZM-1.5/6
No. di codice:
32.6029-156
(ill. 1)
Stripping pliers PV-AZM... incl.
built-in wire stripping blade as well as
hexagonal screwdriver A/F 2,5mm.
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
Type: PV-AZM-1.5/6
Order No.:
32.6029-156
(ill. 2)
Pinza per crimpare PV-CZM-16100A
per sezione del cavo
2,5mm² – 6mm² (14 / 12AWG)
No. di codice:
32.6020-16100A
Avvertenza:
per le operazioni con la pinza per
crimpare, vedere MA251
(www.multi-contact.com)
o
Pinza per crimpare PV-CZ per sezione
del cavo 2,5mm² – 4mm²
No. di codice:
32.6008
(ill. 1)
Crimping pliers PV-CZM-16100A for
cable cross section of
2,5mm² – 6mm² (14 / 12AWG)
Order No.:
32.6020-16100A
Notes:
to the operation of the crimping
pliers, see MA251
(www.multi-contact.com)
or
Crimping pliers PV-CZ for cable cross
section of 2,5mm² and 4mm²
Order No.:
32.6008
(ill. 3)
Utensile di montaggio PV-RWZ3 con
2 cono
No. di codice:
32.6021-16100
(ill. 3)
Assembly device PV-RWZ3 incl. 2
tapered spindles
Order No.:
32.6021-16100
Pos.
Tipo
Type No.de codice
Order No.
Descrizione Description
1 + 2 + 3 PV-RWZ3 32.6050 Utensile di montaggio con 2 cono Assembly device incl. 2 tapered spindles
Parti sciolte Individual parts
1 PV-R-RWZ3 32.6051 Utensile di montaggio Assembly device
2 PV-KO3 I+II 32.6052 Cono per isolamente I + II Tapered spindle for insulators size I + II
3 PV-KO3 III 32.6053 Cono per isolamente III Tapered spindle for insulators size III
Leva di reset
Reset lever
Leva di azionamento
Operating lever
Spina di trazione
Pull rod
Cono
Tapered spindle
