Montageanleitung
MA000 (de_en)
Assembly instructions
MA226 (it_en)
Istruzioni di montaggio
MA226 (it_en)
Assembly instructions

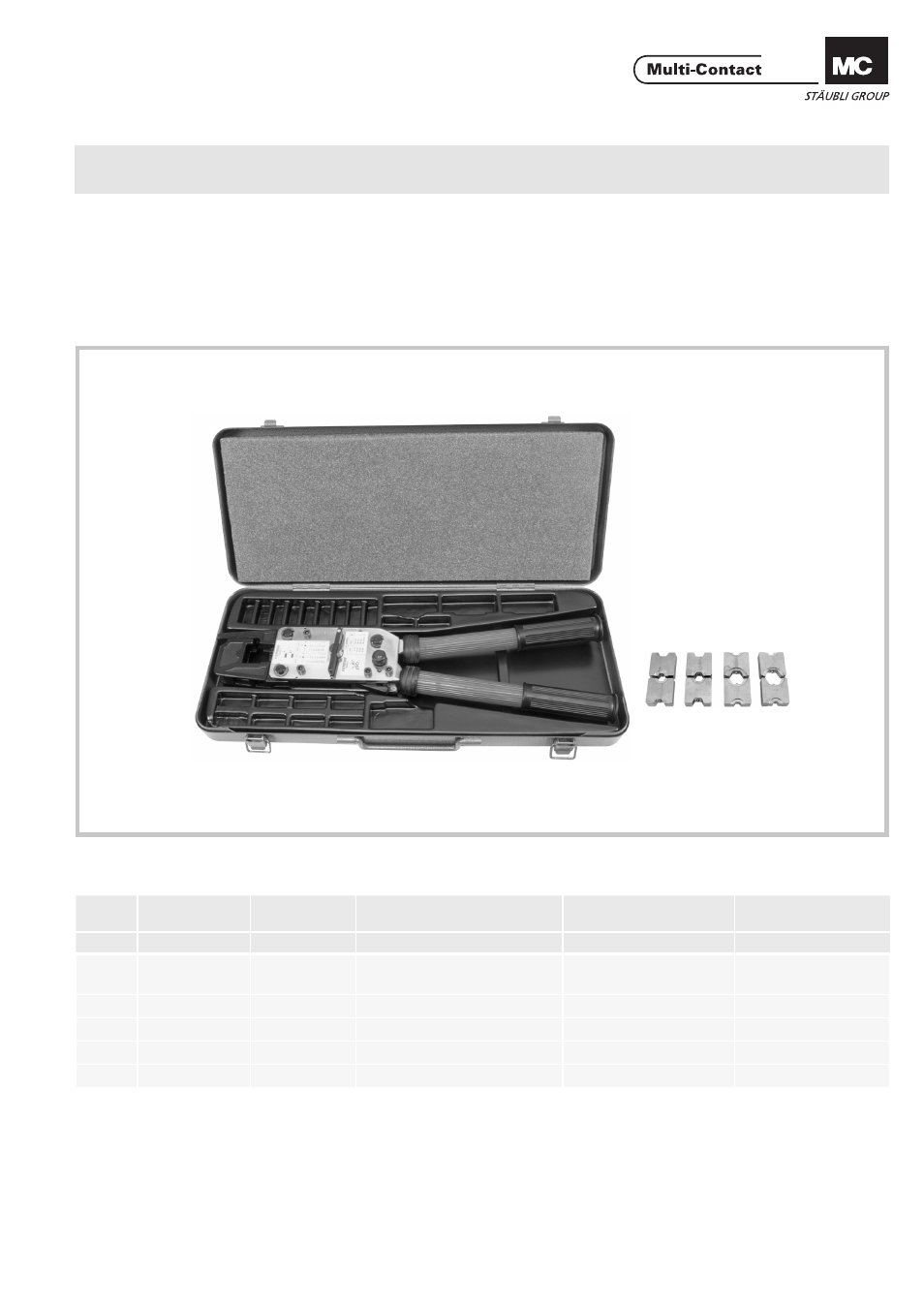

Pinza per crimpare M-PZ-T2600
Crimping pliers M-PZ-T2600
Indice
Istruzioni per la sicurezza ............................................................2
Content
Safety Instructions ......................................................................2
Pos.
Tipo
Type
N. d‘ordine
Order No.
Descizione
Description
Sezione del conduttore
for conductor cross section
Dimensione di prova
Control dimension
mm²
mm
1
M-PZ-T2600
1)
18.3710
Pinza per crimpare
Crimping pliers
–
–
2
TB9-13
18.3712
Inserti
2)
/ Inserts
2)
16
& 35
7,3/10,2
3
TB11-14,5
18.3713
Inserti
2)
/ Inserts
2)
25
& 50
8,8/11,4
4
TB8-17
18.3711
Inserti
2)
/ Inserts
2)
10
& 70
6,3/13,4
5
TB20
18.3714
Inserti
2)
/ Inserts
2)
95
16,4
1)
Pinza per crimpare incl. cassetta, senza inserti.
2)
Ordinare gli inserti separatamente. Gli inserti possono essere utilizzati sui due
lati. Numeri 9
& 13, 11 & 14,5, 8 & 17 o 20 = diametro delle bussole per crim-
patura.
1)
Crimping pliers with box, without inserts.
2)
Inserts to order separately. Each insert can be used on 2 sides. Numerals 9
&
13, 11
& 14,5, 8 & 17 or. 20 = diameter of crimping sleeves.
