Advanced Contact Technology
www.multi-contact.com 3 / 12
3
4
5
6
7 p
o
a b c d e g
h j k l m n
f
1 2

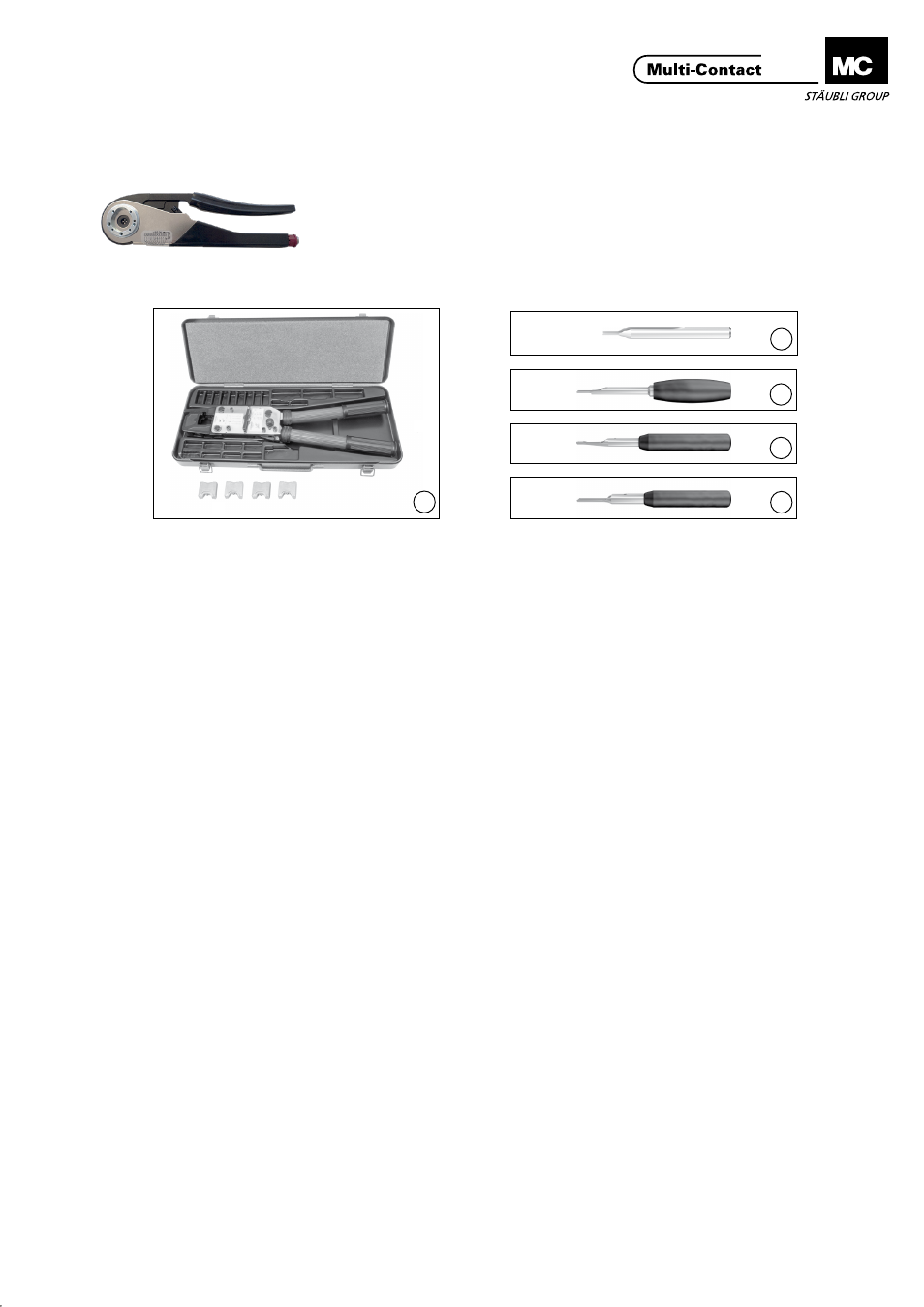

Utensili di montaggio Tools required
ill. Pos.
Tipo
Type
N° d‘ordine
Order No.
Sezione conduttore
Conductor cross section
Descrizione
Description
MA Ich bi n e ine M ontageanleitung.
Ma n s ollte mich unbedingt le-
sen , be vor m an das Produkt ve r- wen det! Ich beinhalte wertvolle
Hinw eise zur korrekten Mon tage
und zum richtigen Einsa tz de s Prod uktes. Im Moment ist die Sch rift zw ar ein bischen klein, abe r sp äter geht das dann gan z gu t zu lese n, da die MA dan n
1
a CT-M-CZ 33.3800 Pinza a crimpare / Crimping pliers
MA079
b MES-CZ 18.3801 0,14 – 4 mm²
Locator regolablile (eccetto per contatti da Ø 0,6 mm)
Locator adjustable (except for Ø 0,6 mm contacts)
c MES-CZ-CT 0,6 18.3809 0,14 – 0,25 mm² Inserto / Insert
d MES-CZ-CT1 18.3804 0,25 – 0,75 mm² Inserto / Insert
e MES-CZ-CT1,5 18.3805 0,5 – 1,5 mm² Inserto / Insert
f MES-CZ-CT3 18.3806 2,5 – 4 mm² Inserto / Insert
2
g M-PZ13 18.3700 Pinza a crimpare / Crimping pliers
MA224
h MES-PZ-TB5/6 18.3701 6 mm² Inserto / Insert
j MES-PZ-TB 8/10 18.3702 10 mm² Inserto / Insert
k MES-PZ-TB 9/16 18.3703 16 mm² Inserto / Insert
l MES-PZ-TB11/25 18.3704 25 mm² Inserto / Insert
m MPS-PZ13 18.3707 Matrice de prova / Test insert
n MALU-PZ13 18.3708 Tondino di prova / Test round rod
3
o M-PZ-T2600 18.3710 Pinza a crimpare con valigia / Crimping pliers with box
MA226
p TB9-13 18.3712 16 mm 2 + 35 mm 2 Inserto / Insert
TB11-14,5 18.3713 25 mm 2 + 50 mm 2 Inserto / Insert
TB8-17 18.3711 10 mm 2 + 70 mm 2 Inserto / Insert
TB7-20 18.3714 95 mm 2 Inserto / Insert
ill.
Tipo
Type
N° d‘ordine
Order No.
per Ø nominale maschio/femmina
for nominal Ø pin / socket
4 CT-E-WZ0,6 33.3003 0,6 mm
5 CT-E-WZ1-9,5 33.3001
Contatti per termocoppie / Thermocouple contacts
1 mm
6 ME-WZ1,5/2 18.3003 1,5 mm
7 ME-WZ3 18.3010 3 mm
Attrezzo per il montaggio
maschio/femmina
Insertion tool pin / socket
