USO
HD3070 (consolle del gas manuale) Manuale di istruzioni 4-31
TAGLIO
12/17/98
Taglio su acciaio al carbonio
Gas plasma: O
2
Protezione: O
2
ed N
2
Taglio: 100 A
Valori di portata Valori di portata*
prova preflusso % prova taglio % Distanza Altezza
Spessore Plasma Protezione Preflusso Tensione torcia Velocità iniziale di Ritardo di
del materiale — O
2
O
2
N
2
O
2
N
2
d’arco lamiera** di corsa sfondamento sfondamento
(Pòll) (mm) (rosso) (rosso) (rosso) (V) (mm) (m/min.) (mm) (quadr.) (sec.)
1⁄8 3,2 — 60 35 90 10 100 137 3,2 7,0 4,6 0,0 0,00
1⁄4 6,4 141 3,2 2,41 7,6 0,4 0,22
3⁄8 9,5 155 3,2 2,41 7,6 0,7 0,27
1⁄2 12,7 147 3,2 1,62 7,6 1,0 0,37
Le pressione in entrata dei gas O
2
ed N
2
devono essere comprese tra 7,2 e 9,2 bar per tutti gli spessori di
materiale.
* Aumentando leggermente i valori di portata di O
2
ed N
2
per la prova di preflusso è possibile aumentare la
capacità di sfondamento sui materiali più spessi elencati qui sopra. Tuttavia, aumentando eccessivamente i
valori di portata per il preflusso, si rischia di compromettere l’affidabilità di avviamento del plasma (mancate
accensioni).
** Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC, il
margine di errore è di ± 1 volt.
Sono disponibili consumabili antiorari (CCW) per il taglio speculare.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione, Controlli Contropressione Sistema Gas.

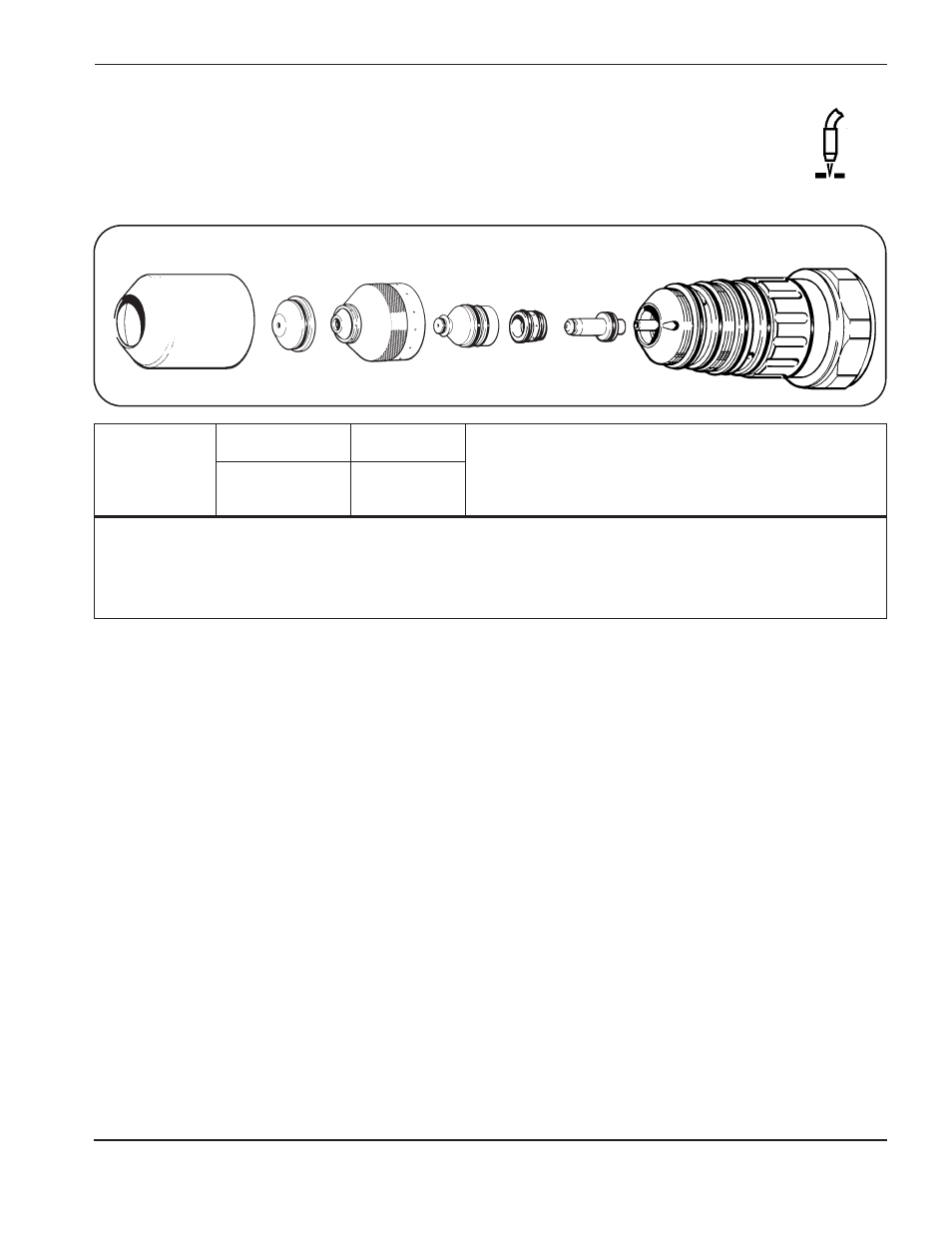

Protezione
120273 Ugello
120272 Elettrodo
120410
Cappuccio interno
120266
Anello
diffusore
020637
Torcia PAC186
120349 Cappuccio schermato
020634/020687
