10/15/98
INSTALLAZIONE
HD3070 (consolle del gas manuale) Manuale di istruzioni 3-25
Interconnessioni dall’alimentatore a interfaccia macchina/timer-contatore/Controllo Corrente Remoto
(fig. 3-19)
Cavo di controllo del timer-contatore (fig. 3-20)
1. Collegare lo spinotto del cavo marcato 1X6 alla presa marcata 1X6 sul retro dell’alimentatore.
2. Collegare l’altra estremità del cavo all’interfaccia della macchina oppure alla presa marcata 5X1 sul retro del
timer-contatore.
Cavo di controllo dell’interfaccia macchina (fig. 3-21)
1. Collegare lo spinotto del cavo marcato 1X1 alla presa marcata 1X1 sul retro dell’alimentatore.
2. Collegare l’altra estremità del cavo all’interfaccia della macchina. (Fig. 3-8)
Cavo del punto di settaggio corrente interfaccia macchina (fig. 3-22)
Non collegare questo cavo a meno che la funzione di impostazione esterna della corrente venga
inizializzata dal controllo numerico computerizzato o dal controllo corrente remoto.
1. Collegare lo spinotto del cavo marcato 1X2 alla presa marcata 1X2 sul retro dell’alimentatore.
2. Collegare l’altra estremità del cavo all’interfaccia della macchina oppure alla presa marcata 1X2 sul retro del
controllo corrente remoto. (Fig. 3-8).
11
10
9
1X6
Cavo di controllo timer-
contatore/interfaccia
macchina
Il filtro EMI è utilizzato
solamente in sisteme
220/380/415 V CE.

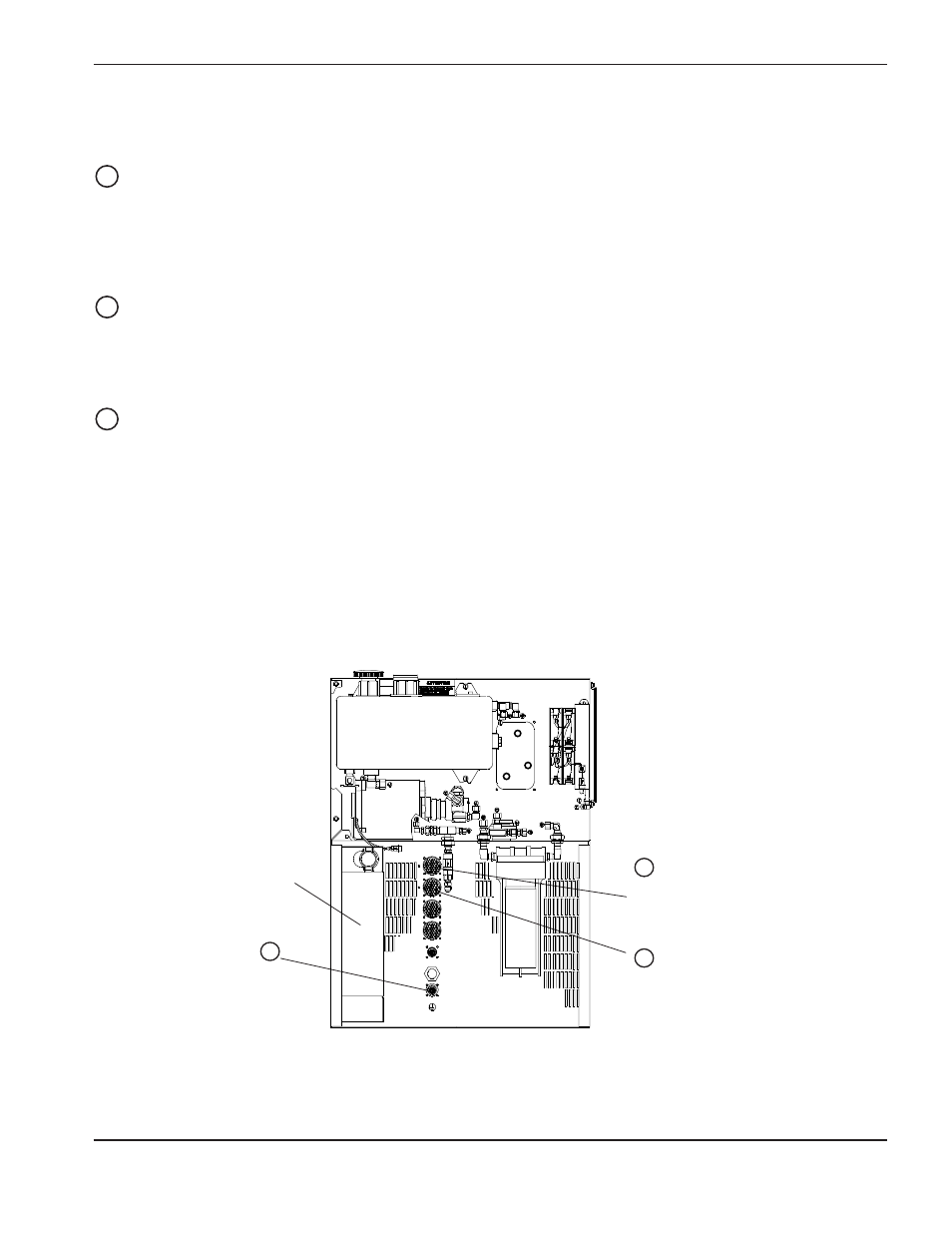

Figura 3-19 Interconnessioni dall’alimentatore a interfaccia macchina/timer-contatore/
Controllo Corrente Remoto
1X1
Cavo di controllo
interfaccia macchina
10
1X2
Cavo del punto di settaggio
corrente del controllo corrente
remoto/interfaccia macchina
11
9
