USO
4-4 HD3070 (consolle del gas manuale) Manuale di istruzioni
2/26/99
Consolle Gas (Fig. 4-2)
• Manometri GAS PLASMA, GAS DI PROTEZIONE e GAS PLASMA H35 (PG1, PG2 E PG3)
PG1 indica la pressione di alimentazione del gas H35
PG2 indica la pressione di alimentazione del gas O
2
/aria
PG3 indica la pressione di alimentazione del gas N
2
/CH
4
• Commutatore SELEZIONE PROCESSO/GAS IN INGRESSO (S1).
Questo commutatore viene utilizzato per impostare le portate per la prova di preflusso e la prova di taglio usando i
comandi descritti di seguito. Le portate per la prova di preflusso e la prova di taglio sono indicate nelle Tabelle di
taglio alla fine della sezione.
PROVA DI TAGLIO
• La valvola di dosaggio PLASMA (MV1) ed il misuratore di portata PLASMA (FM1) vengono usati per
impostare le portate per la prova di preflusso e quella di taglio con il gas H35.
• La valvola di dosaggio PLASMA (MV2) ed il misuratore di portata PLASMA (FM2) vengono usati per
impostare le portate per la prova di preflusso e quella di taglio con i gas O2, aria o N2.
• Il manometro PLASMA (PG3) indica la pressione del flusso per la prova di taglio con il gas di plasma. Se
non si riescono ad ottenere i corretti valori di portata, controllare il manometro e consultare la Sezione 5,
Manutenzione, per eseguire i controlli di contropressione del circuito del gas.
• La valvola di dosaggio PROTEZIONE (MV3) ed il misuratore di portata (FM3) vengono usati per impostare
le portate per la prova di taglio con i gas O2, aria o N2.
• La valvola di dosaggio PROTEZIONE (MV4) ed il misuratore di portata (FM4) vengono usati per impostare
le portate per la prova di taglio con i gas N2, o CH4.

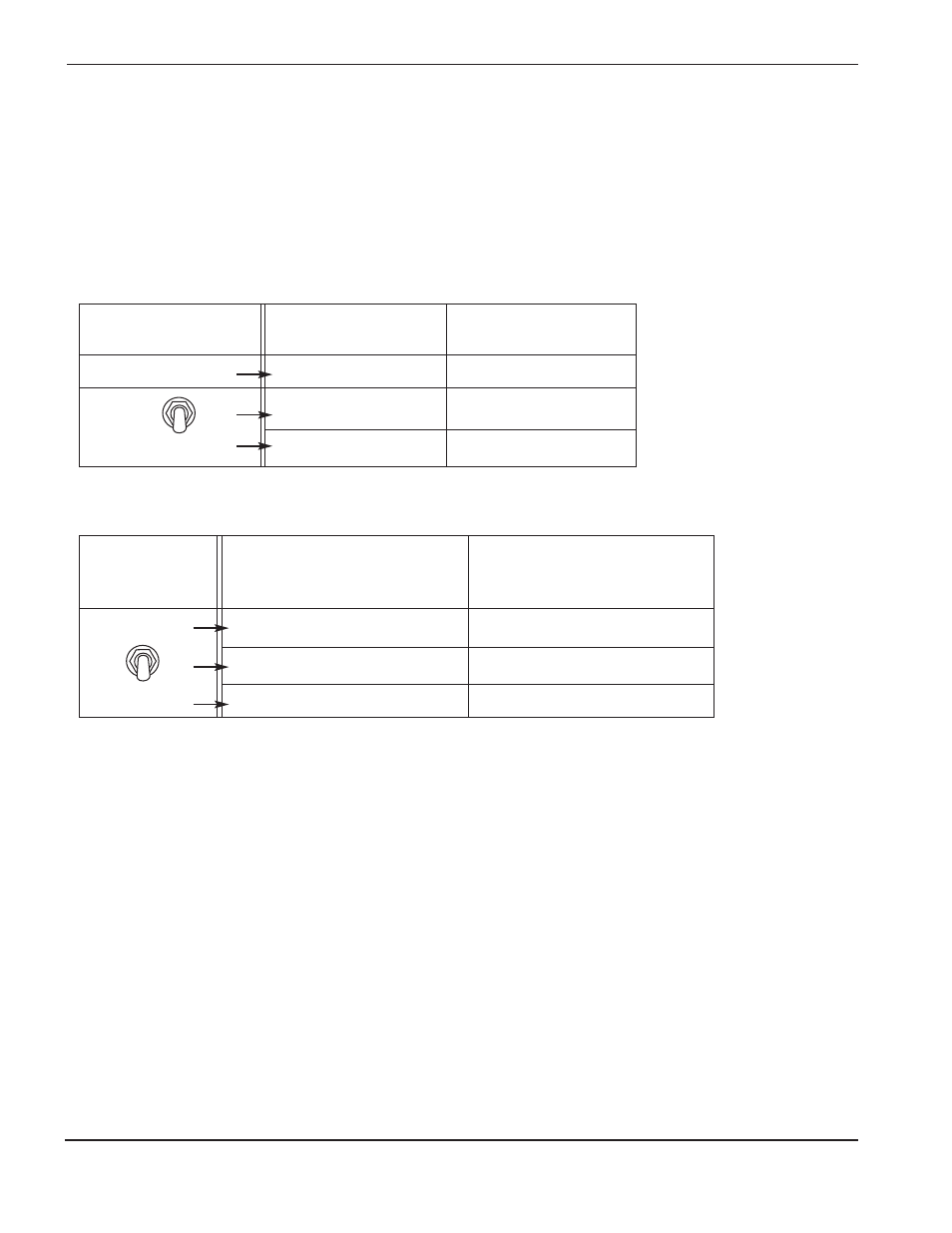

POSIZIONE DELL'
INTERRUTTORE S2
Il contattore è disattivato, la corrente
non arriva all'elettrodo e l'arco non
può essere innescato Attiva il funzionamento normale dopo
l'impostazione delle portate per la
prova di preflusso e la prova di taglio
POSIZIONE DELL' TIPO DI TIPO DI
INTERRUTTORE S1 PLASMA PROTEZIONE
O
2
O
2
/N
2
Aria Aria/CH
4
H35/N
2
N
2
O2 PLASMA
AIR PLASMA
H35 & N2 PLASMA
TEST
CUTFLOW
RUN
TEST
PREFLOW
• Commutatore TEST PRE/RUN/TEST CUT (PROVA PRE/FUNZIONAMENTO/PROVA TAGLIO) (S2)
