MANUTENZIONE ORDINARIA
HD3070 (consolle del gas manuale) Manuale di istruzioni 5-21
17
LED di STATO
La scheda di controllo 1XPCB3 presenta diversi LED per avvertire l’utente quando sono presenti certe tensioni e
quando certe altre funzioni si verificano nel sistema HD3070, come descritto di seguito. Il coperchio anteriore
dell’alimentatore deve essere rimosso per osservare la scheda di controllo e i LED (Figura 5-4).
• LED1: +5 V – Si accende per indicare che sul microprocessore arriva una tensione di +5 V.
• LED2: Trasferimento – Si accende per indicare che la corrente dell’arco si è trasferita sul pezzo da tagliare.
• LED3: Avviamento – Si accende per indicare che è stato attivato un comando di avvio/inizio taglio nel
sistema.
• LED4: Blocco – Si accende per indicare che i blocchi dalla scheda di distribuzione di potenza funzionano
correttamente.
• LED5: Codice di errore – Lampeggia per indicare un errore, se presente, nell’ultimo ciclo di avvio/arresto. Il
lampeggio è codificato ed identifica un numero di errore. Fare riferimento a Codici e messaggi di errore,
Codici di errore della scheda di controllo di alimentazione, più indietro in questa sezione.
• LED6: +12D – Si accende per indicare che è presente una tensione di +12 V sui circuiti digitali.
• LED7: +12° – Si accende per indicare è presente una tensione di +12 V sui circuiti analogici.
• LED8: Corrente – Si accende per indicare che la corrente di reazione è presente in ingresso del circuito
analogico.

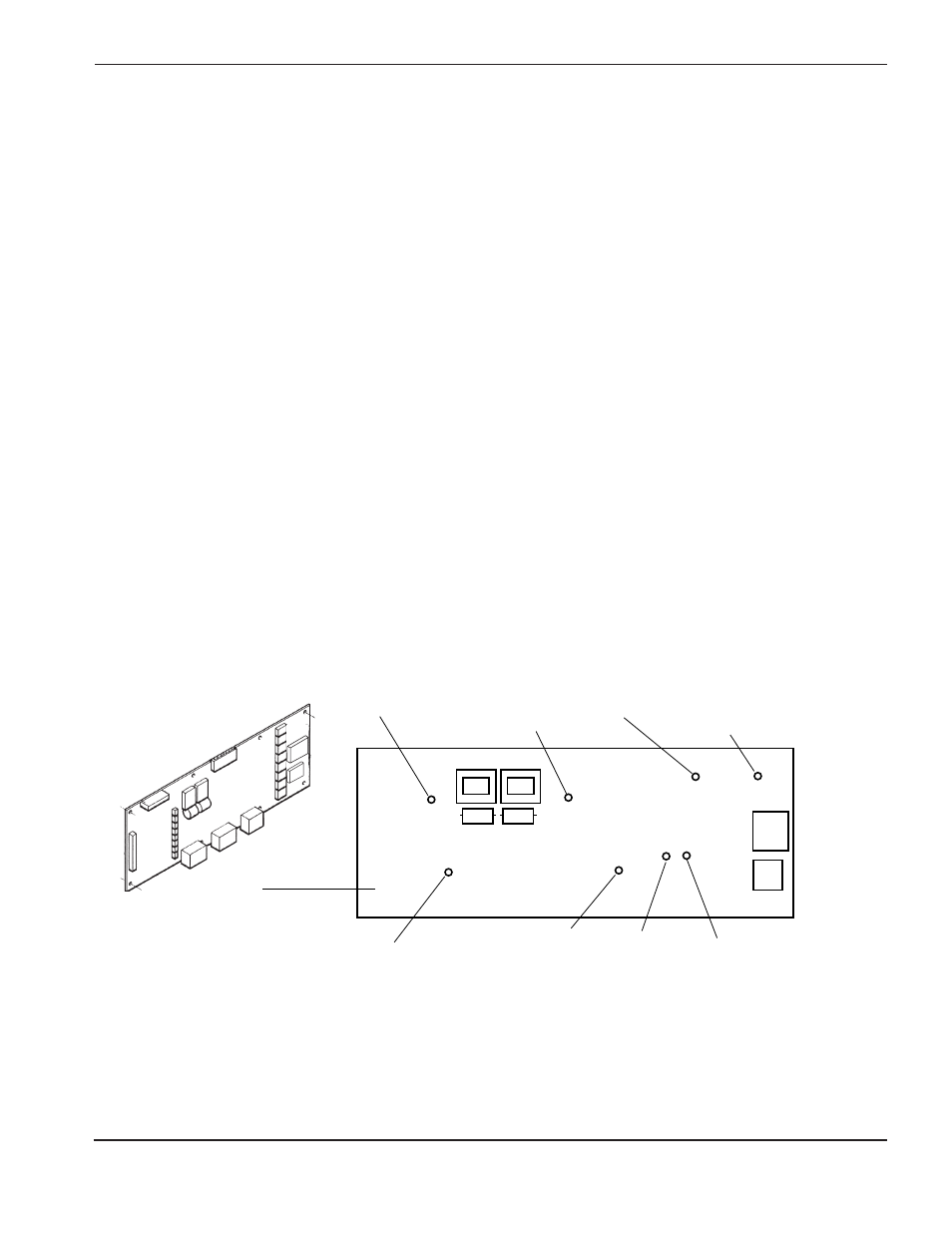

Figura 5-4 Posizione dei LED sulla scheda di controllo dell’alimentatore
1XPCB3
Corrente
LED8
+5V
LED1
Blocco
LED4 Avviamento
LED3 Trasferimento
LED2
+12D
LED6 Codice di errore
LED5
+12A
LED7
