12/17/98
INSTALLAZIONE
HD3070 (consolle del gas manuale) Manuale di istruzioni 3-19
Cavo arco pilota (+) 1

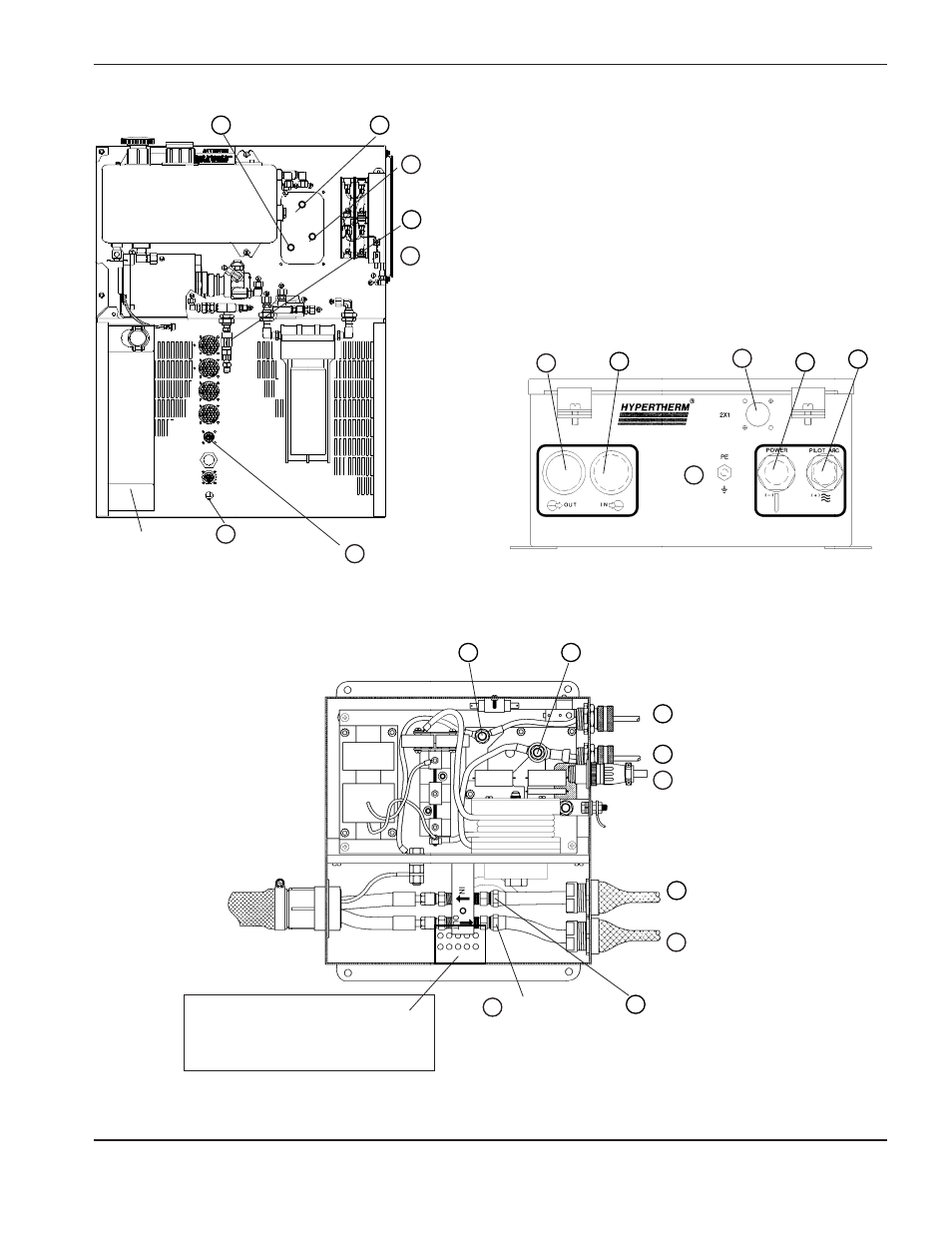

Figura 3-9 Interconnessioni tra alimentatore e consolle RHF
Flessibile di alimentazione
acqua di raffreddamento/cavo
alimentazione (-) 3
Flessibile di ritorno
acqua di raffreddamento 4
Cavo arco pilota (+) 1
Cavo negativo (-) 2
Cavo di controllo
2X1
5
Consolle RHF
Consolle RHF
Morsetto 1 Morsetto 2
Cavo di controllo 1X5
5
Work Cable (+) 6
Flessibile di alimentazione acqua di raffreddamento/cavo
di alimentazione (-) (verde) 3
Flessibile di ritorno acqua di
alimentazione (rosso) 4
Il filtro EMI è
utilizzato solamente
in sisteme
220/380/415 V CE.
Cavo negativo (-) 2
Retro
dell’alimentatore
Connessione
(banda verde) 3 Connessione
(banda rossa) 4 Attenzione
Rimuovere il supporto in polistirolo utilizzato
per imballare il gruppo del catodo durante il
trasporto per collegare i tubi di ritorno
dell'acqua di raffreddamento.
4 3 5
2 1
