MANUTENZIONE ORDINARIA
HD3070
(consolle del gas manuale) Manuale di istruzioni
5-17
17

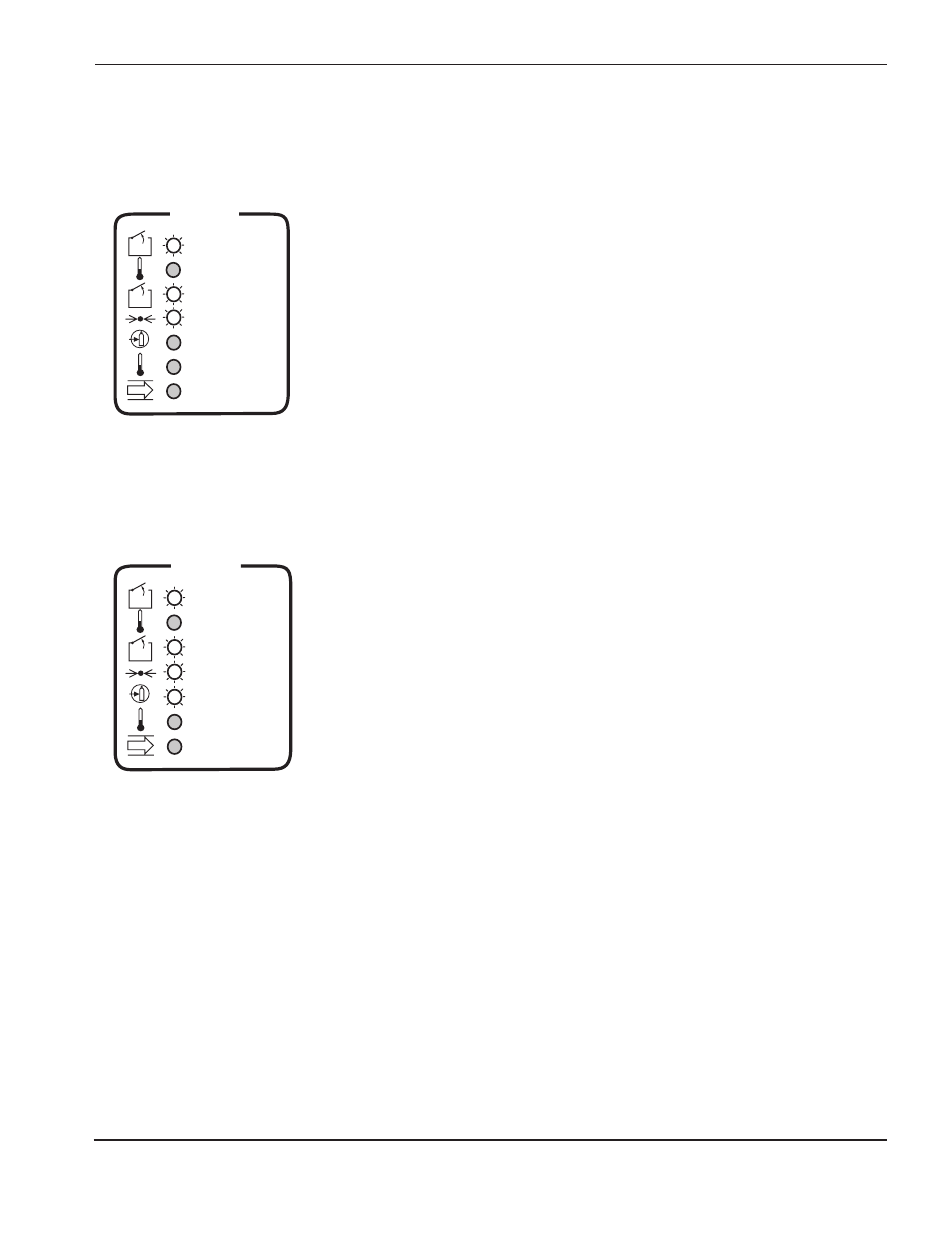

5. LED GAS PRESSURE non
illuminato
5.1 La pressione di alimentazione del gas di plasma o del gas di
protezione è insufficiente.
Questa spia si spegne se le pressioni del gas di plasma o di
protezione scendono a 5,5 bar.
• Verificare che le pressioni di alimentazione del gas di plasma e
del gas di protezione siano ad 8,2 bar.
Problemi
Possibili cause e soluzioni
6.1. Temperatura del refrigerante eccessiva.
Questo LED si spegne quando il termostato TS2 rileva che la
temperatura del refrigerante nel serbatoio è al di sopra di 71 °C.
• Controllare se la temperatura del refrigerante è al di sopra di
71 °C.
Se la temperatura è uguale o superiore a 71 °C, il LED è
spento – attendere che il sistema si raffreddi.
• Scollegare PL24 (situato sul retro dell’alimentatore vicino al
serbatoio del refrigerante) da REC24 e controllare che TS2 sia
aperto. TS2 è normalmente chiuso e si apre quando viene
raggiunta una temperatura maggiore di 71 °C.
• Controllare i pin, i fili e i collegamenti da PL24 a REC3 su
1XPCB2. Consultare gli schemi di cablaggio dell’alimentatore
riportati al fondo di questo manuale.
• Controllare che le ventole di raffreddamento M4, M5, M6 e M7
funzionino correttamente. Controllare che il flusso di aria sullo
scambiatore di calore non sia ostruito.
Riparare e/o sostituire i componenti difettosi, se necessario.
6. LED COOLANT TEMP non
illuminato
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.05
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.06
