USO
HD3070 (consolle del gas manuale) Manuale di istruzioni 4-5
2/26/99
• Il manometro PROTEZIONE (PG5) indica la pressione del gas di protezione ai valori di portata per la prova
di taglio. Se non si riescono ad ottenere i corretti valori di portata, controllare il manometro e consultare la
Sezione 5, Manutenzione, per eseguire i controlli di contropressione del circuito del gas.
TEST PRE (PROVA PREFLUSSO)
• La valvola di dosaggio (MV5) ed il misuratore di portata (FM3) vengono usati per impostare le portate per la
prova di preflusso per O2, aria o N2.
• La valvola di dosaggio (MV6) ed il misuratore di portata (FM4) vengono usati per impostare le portate per la
prova di preflusso per N2.
• Il manometro PREFLUSSO (PG6) indica la pressione delle portate impostate per la prova di preflusso. Se
non si riescono ad ottenere i corretti valori di portata, controllare il manometro e consultare la Sezione 5,
Manutenzione, per eseguire i controlli di contropressione del circuito del gas.

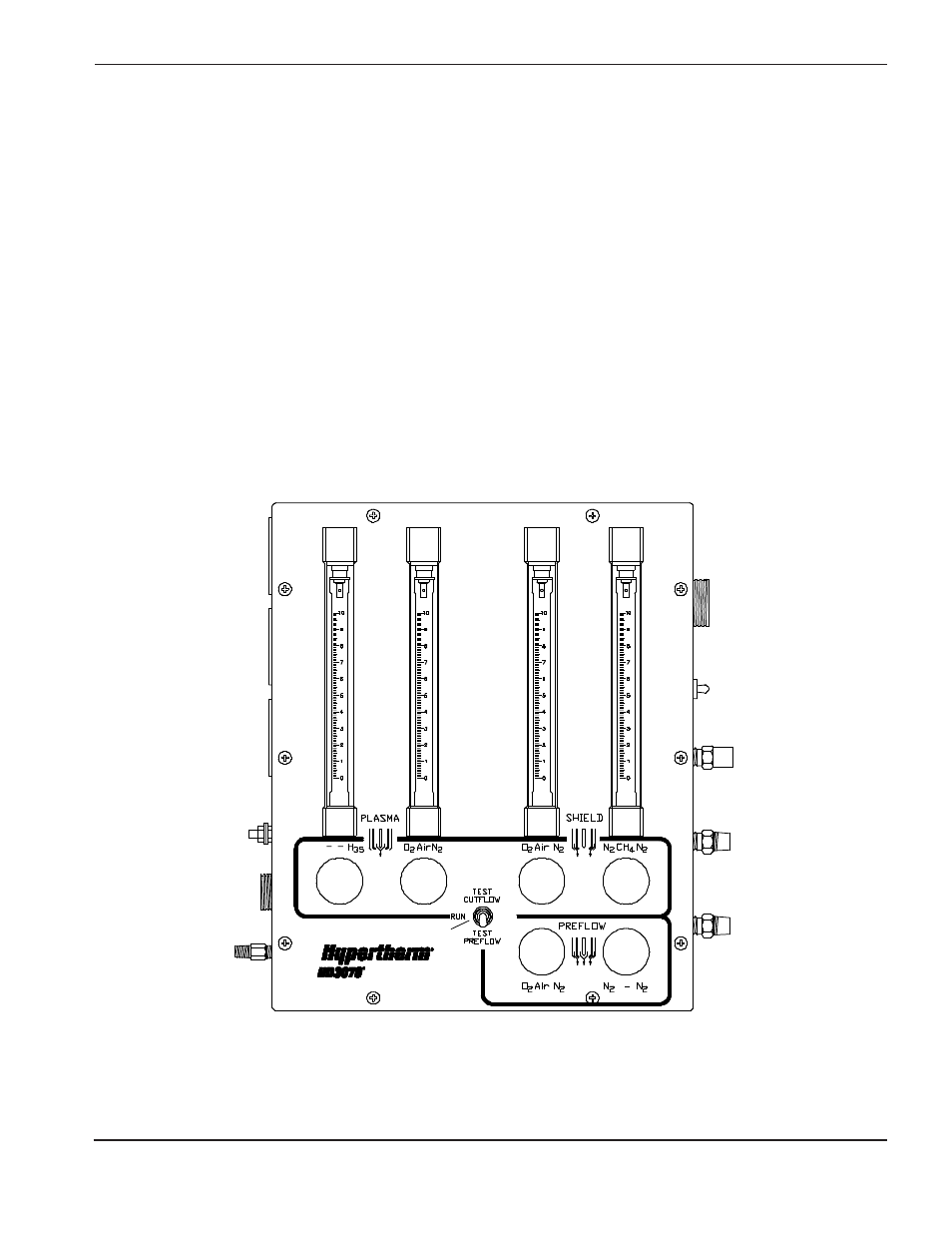

Figura 4-2 Comandi ed indicatori della Consolle Gas (1 di 2)
Lato anteriore
(FM3)
(MV6)
(S2)
(MV3)
(MV5)
(MV4) (MV1) (MV2)
(FM4) (FM1) (FM2)
