USO
4-20 HD3070 (consolle del gas manuale) Manuale di istruzioni
TAGLIO
12/17/98
Taglio su acciaio al carbonio
Gas plasma: O
2
Protezione: O
2
ed N
2
Taglio: 30 A
Valori di portata Valori di portata*
prova preflusso % prova taglio % Distanza Altezza
Spessore Plasma Protezione Preflusso Tensione torcia Velocità iniziale di Ritardo di
del materiale — O
2
O
2
N
2
O
2
N
2
d’arco lamiera** di corsa sfondamento sfondamento
(GA) (Pòll) (mm) (rosso) (rosso) (rosso) (V) (mm) (m/min.) (mm) (quadr.) (sec.)
24 0,024 0,6 — 46 15 5 5 75 117 0,8 5,08 1,5 0 0,05
22 0.030 0.8 15 5 121 0,8 4,32 1,5 0 0,05
20 0,036 0,9 15 5 125 1,0 3,56 2,0 0 0,05
18 0,048 1,3 15 5 128 1,0 2,80 2,0 0 0,05
16 0,060 1,5 15 5 128 1,0 2,03 2,0 0 0,05
14 0,075 1,9 15 5 128 1,0 1,52 2,0 0,5 0,16
12 0,105 2,7 15 5 135 1,5 1,27 2,5 1 0,27
10 0,135 3,4 15 5 135 1,5 0,90 2,5 1,5 0,37
3⁄16 4,8 15 5 135 1,5 0,81 2,5 2 0,50
1⁄4 6,4 30 10 136 1,0 0,64 2,5 2,5 0,60
Le pressione in entrata dei gas O
2
ed N
2
devono essere comprese tra 7,2 e 9,2 bar per tutti gli spessori di
materiale.
* Aumentando leggermente i valori di portata di O
2
ed N
2
per la prova di preflusso è possibile aumentare la
capacità di sfondamento sui materiali più spessi elencati qui sopra. Tuttavia, aumentando eccessivamente i
valori di portata per il preflusso, si rischia di compromettere l’affidabilità di avviamento del plasma (mancate
accensioni).
** Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC, il
margine di errore è di ± 1 volt.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione, Controlli Contropressione Sistema Gas.

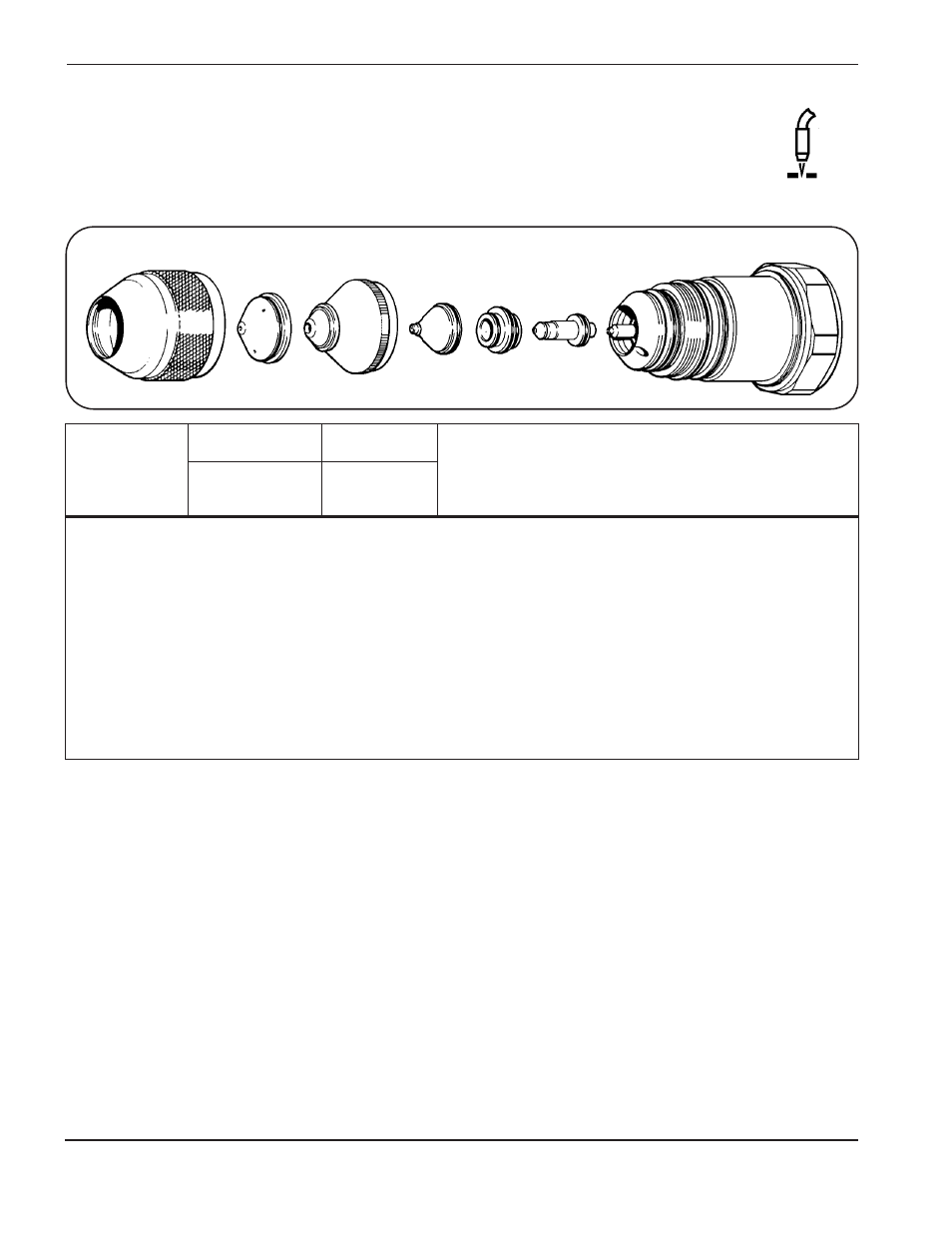

Protezione
120222 Ugello
120218 Elettrodo
120209
Cappuccio interno
120219
Anello
diffusore
120212
Torcia PAC184
120208 Cappuccio schermato
120221/120543
