APPENDICE D – MESSA A TERRA DEL SISTEMA
9/17/98
d-4 HYPERTHERM Sistemi di taglio plasma

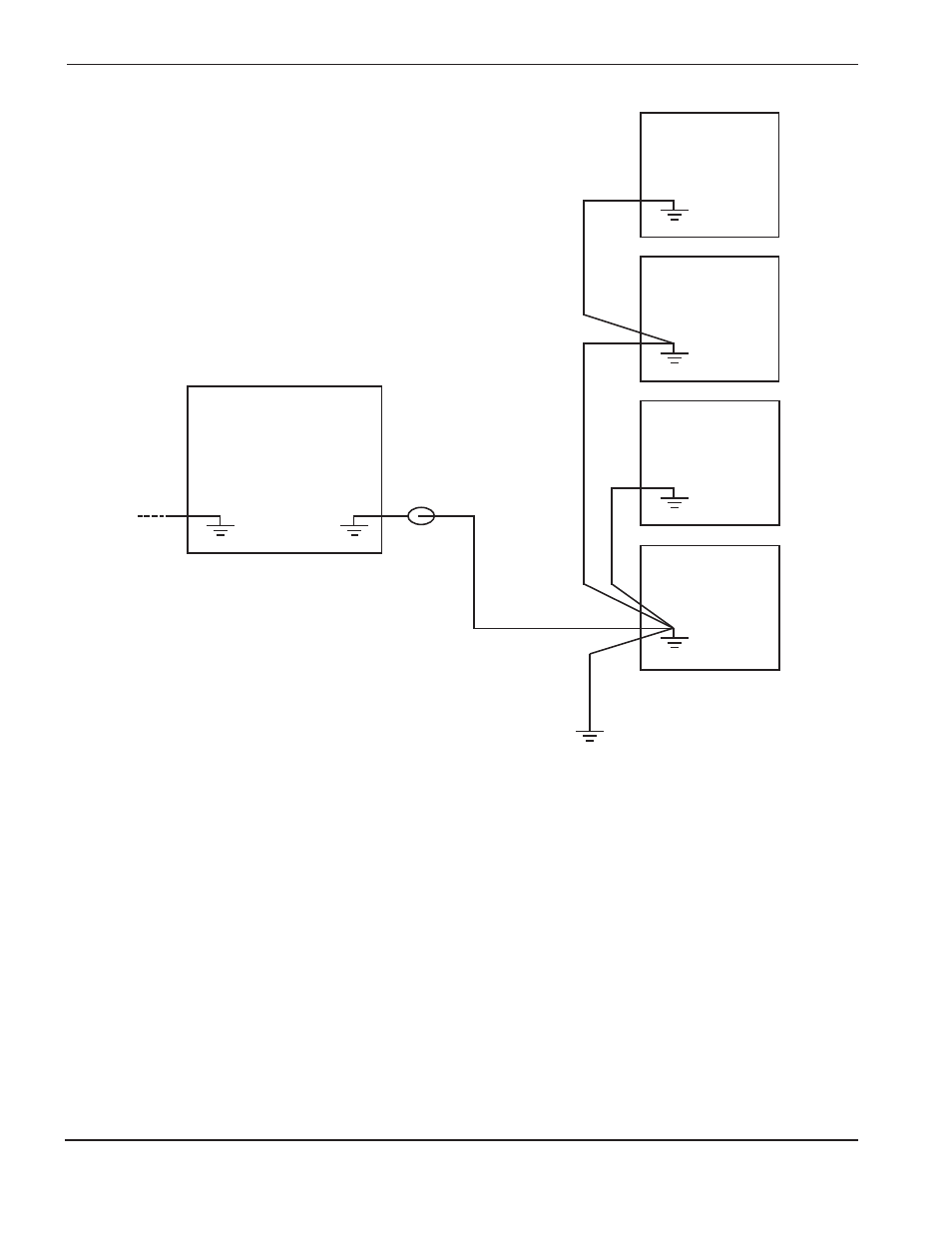

Figura d-2 Configurazione alternativa del collegamento di terra
La disposizione migliore del cavo è quella indicata, ma è accettabile anche un collegamento a stella delle terre
della consolle del gas, e degli altri componenti, alla consolle RHF. Quest’ultima NON deve essere collegata a stella
tramite altri componenti al tavolo di lavoro.
Alimentatore plasma
(PE)
(PE)
Cavo di terra
Bobina di ferrite
Asta di terra
supplementare
Consolle del gas
Altri componenti
che ricevono potenza
dall’alimentatore
plasma
Consolle RHF
Tavolo di lavoro
(PE)
(PE)
