Hypertherm HD3070 Plasma Arc Cutting System w/ Manual Gas Console - Manuale (Pagina 39)

12/17/98
INSTALLAZIONE
3-10 HD3070 (consolle del gas manuale) Manuale di istruzioni
Collegare il cavo di alimentazione
Dopo aver installato il cavo di alimentazione e la cassetta dell’interruttore generale, collegare prima il cavo di
alimentazione alla rete elettrica e poi all’interruttore generale.
Alimentatore
Per collegare il cavo di alimentazione elettrica ad un alimentatore a 220/380/415 volt (078027),
consultare l’appendice A. Per le altre tensioni di alimentazione, usare la procedura elencata
qui sotto.
1. Inserire il cavo di alimentazione elettrica attraverso il pressacavo posto nell’angolo inferiore destro, sul retro
dell’alimentatore. Collegare i conduttori del cavo di alimentazione a TB1 nel pannello centrale posteriore del lato
destro (fig. 3-4).
2. Collegare i conduttori dell’alimentazione elettrica ai morsetti L1 (U), L2 (V) ed L3 (W) di TB1. Assicurarsi che
tutti i collegamenti elettrici siano ben stretti per evitare surriscaldamenti.
3. Collegare il cavo di messa a terra al morsetto giallo e verde di TB1. (Il filo proveniente da TB1 alla colonnina di
messa a terra viene collegato in sede di produzione).
Cassetta dell’interruttore generale
Il collegamento del cavo dell’alimentazione elettrica alla cassetta dell’interruttore generale deve essere eseguito in
conformità con le norme elettriche vigenti a livello locale e nazionale. Questo lavoro deve essere eseguito
esclusivamente da personale autorizzato e qualificato.

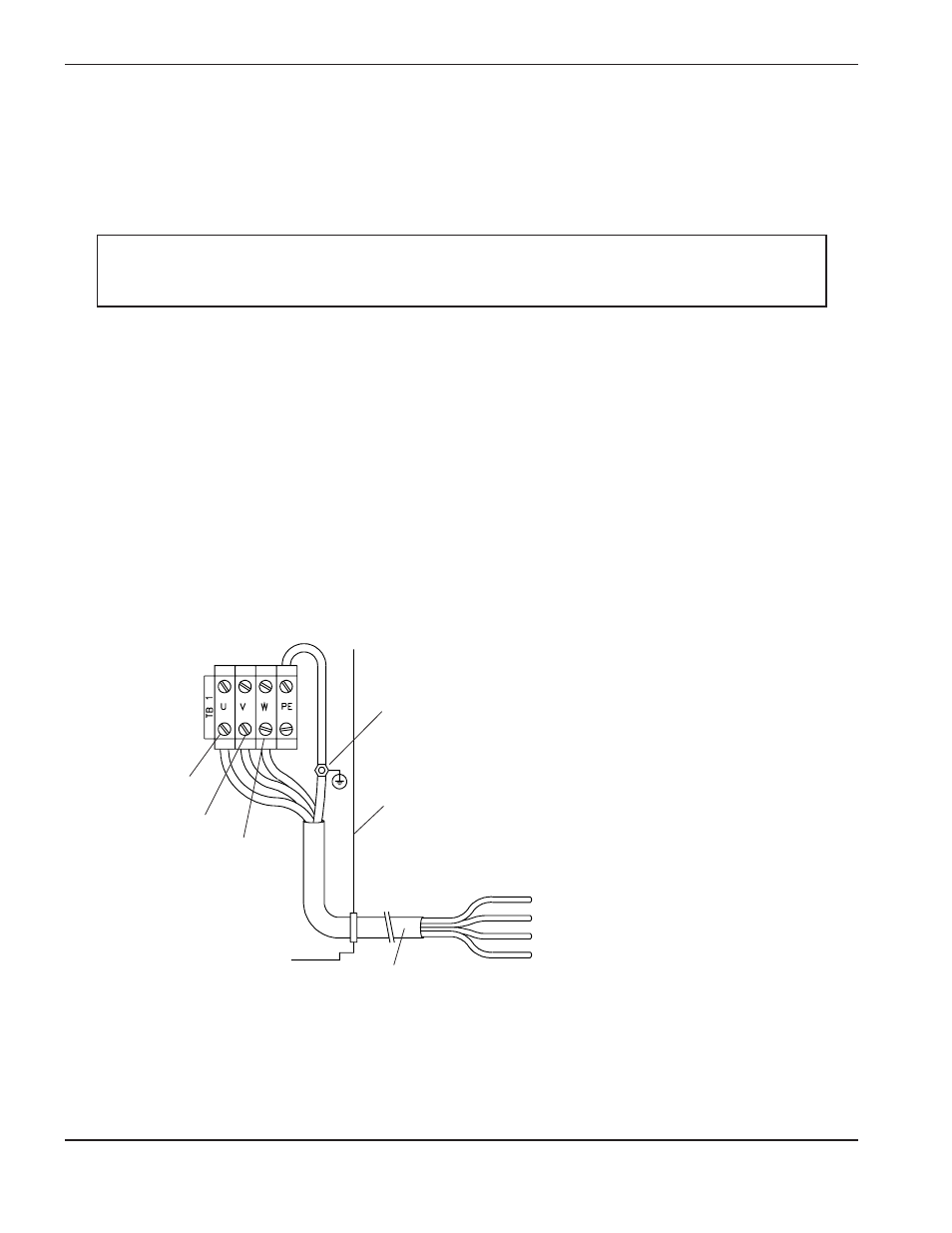

Figura 3-4 Collegamenti del cavo di alimentazione elettrica all’alimentatore
Cavo di alimentazione
Messa a terra
(PE)
Alimentatore
TB1
L1
(U)
L2
(V)
L3
(W)
Messa a
terra
L1 (U)
L2 (V)
L3 (W)
Collegare alla scatola
di interruzione della
corrente di linea
