10/15/98
INSTALLAZIONE
3-34 HD3070 (consolle del gas manuale) Manuale di istruzioni

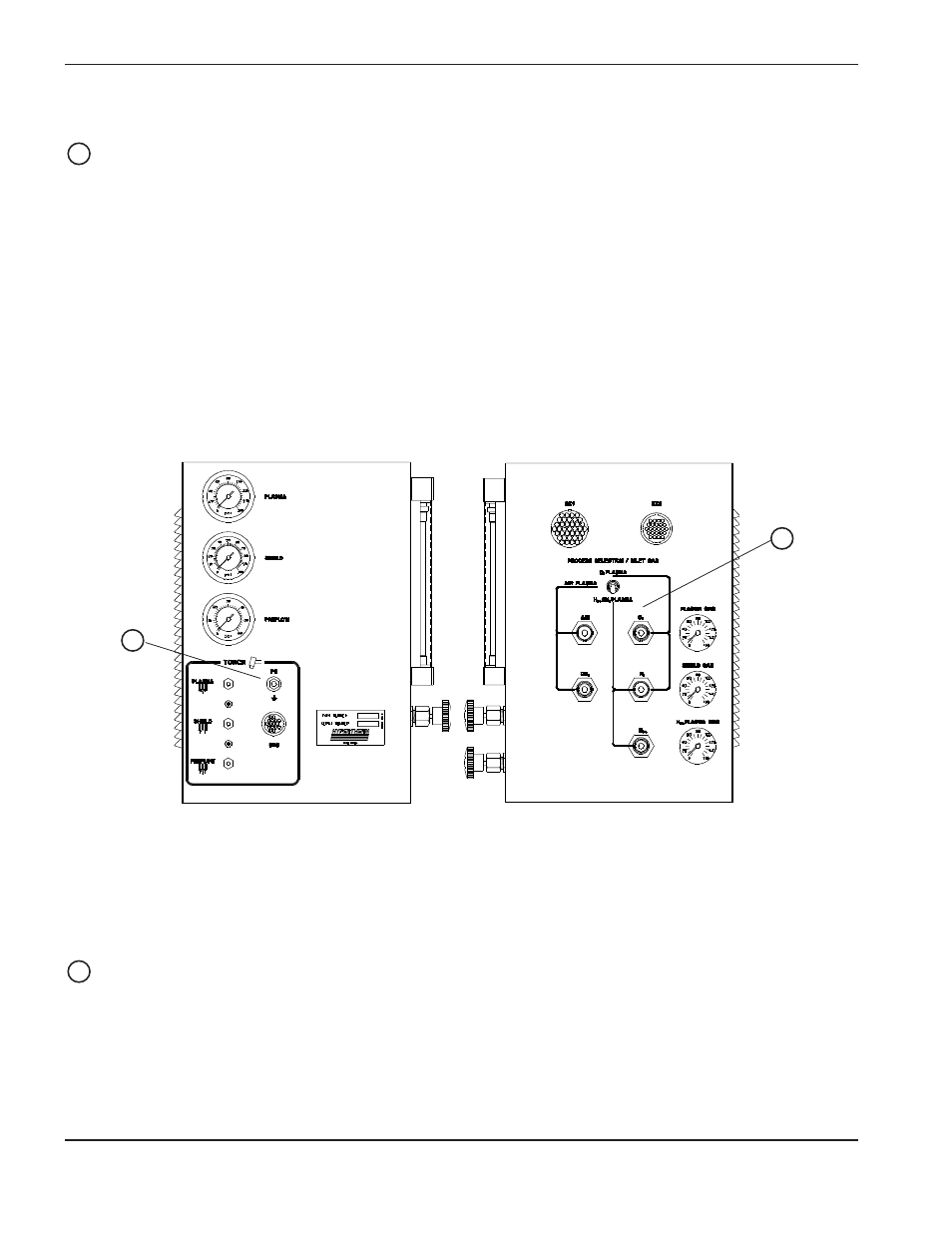

Figura 3-28 Collegamenti dei cavi di messa a terra protettiva e dei flessibili di alimentazione dei gas
Collegamenti dei flessibili di alimentazione del gas (fig. 3-28)
Flessibili di alimentazione del gas
Il cliente deve fornire tutti i flessibili di alimentazione del gas.
• Collegare le alimentazioni di ossigeno (O
2
) ed azoto (N
2
) dai regolatori ad alta pressione ai raccordi della
consolle del gas marcati O
2
e N
2
.
I raccordi della consolle del gas marcati Aria, Ch
4
, e H35 sono per gli altri gas di taglio richiesti.
17
Collegamenti dei cavi di messa a terra protettiva (fig. 3-8, 3-9 e 3-28)
Cavi di messa a terra protettiva
I cavi di messa a terra protettiva (PE) vengono forniti dal cliente. L’alimentatore, la consolle RHF e la consolle del
gas sono munite di attacchi per il collegamento dei cavi di messa a terra protettiva. Ciascun cavo va collegato alla
messa a terra del tavolo di lavoro. Consultare il paragrafo Pre-installazione, messa a terra dell’equipaggiamento,
nella parte iniziale di questa sezione, per le specifiche dei cavi.
18
18
17
