MANUTENZIONE ORDINARIA
5-36 HD3070 (consolle del gas manuale) Manuale di istruzioni
17
Smontaggio e sostituzione dell’inserto “bullet plug”
Per smontare un inserto “bullet plug” (120204) da una torcia PAC186 e sostituirlo con uno nuovo, procedere nel
modo seguente (fig. 5-9):
1. Se l’inserto non e rotto, rimuoverlo con una chiave inglese.
2. Se l’inserto e spezzato in maniera tale da non poter essere rimosso con una chiave inglese, usare una lima a
tre lati con un’estremita rastremata od un attrezzo simile che consenta di esercitare una presa.
3. Applicare un leggero strato di silicone sugli anelli torici dell’inserto.
4. Avvitare l’inserto di ricambio nell’alloggiamento e serrarlo con la chiave inglese. Non serrare eccessivamente.
Smontaggio e sostituzione del contatto a corrente elevata
Per smontare il contatto a corrente elevata (008890) da una torcia PAC186 e sostituirlo con un contatto nuovo,
procedere nel modo seguente (fig. 5-9):
1. Afferrare il contatto a corrente elevata con le pinze ed estrarre il perno.
2. Inserire il nuovo contatto a corrente elevata spingendolo nella scanalatura del perno.
Inserto
Inserto rotto
Contatto a corrente elevata
Scanalatura del contatto a
corrente elevata

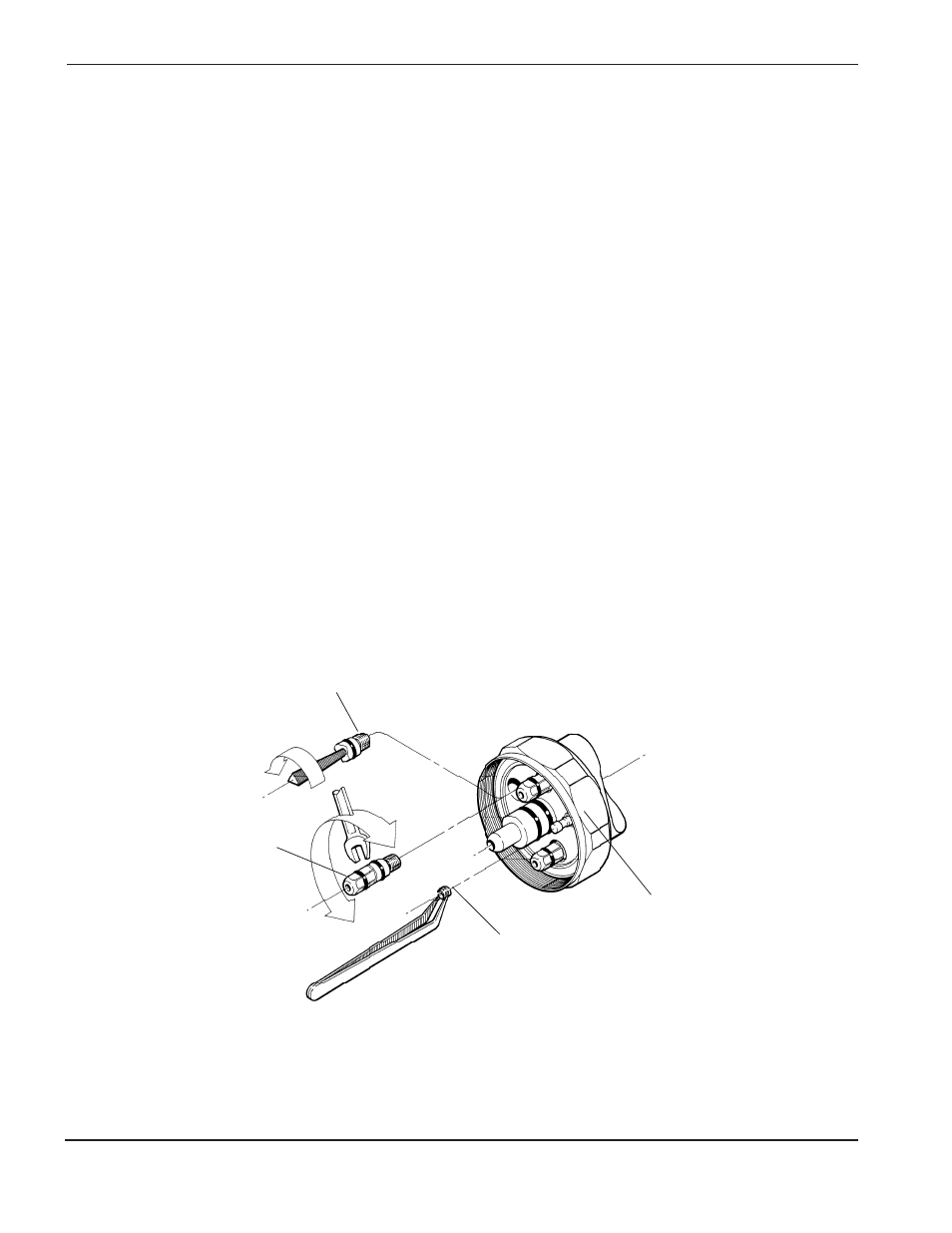

Figura 5-9 Smontaggio e sostituzione dell’inserto e del contatto a corrente elevata
