INSTALLAZIONE
HD3070 (consolle del gas manuale) Manuale di istruzioni 3-35
Collegamenti del segnale di mantenimento (Figure 3-8 e 3-30)
Morsetto di mantenimento del segnale TB3
Il mantenimento del segnale viene utilizzato per sincronizzare l'avviamento di due o più sistemi. Il segnale di
mantenimento è disponibile nel TB3 o nel CNC tramite il cavo 1X1. Innesco a contatto asciutto. Il cavo per il
trasferimento del segnale di mantenimento viene fornito dal cliente.
19
Figura 3-30 Ubicazioni della porta dell’arco pilota, refrigerante e gas sulla torcia PAC184 o PAC185
Uscita sfiato plasma Arco pilota
Uscita acqua
Entrata acqua ed
alimentazione elettrica
Entrata plasma
Entrata protezione
Montaggio della torcia PAC184 o PAC185 al gruppo di sgancio rapido
1. Allineare la porta della torcia PAC184 o PAC186 alla presa del gruppo sgancio rapido torcia ed innestarla in
posizione. Osservare la figura 3-30.
2. Ruotare l’anello di fermo in senso orario per bloccare la torcia in posizione.
Mantenimento
del segnale TB3
Riferimento
TB2
Pannello posteriore,
interno, lato destro

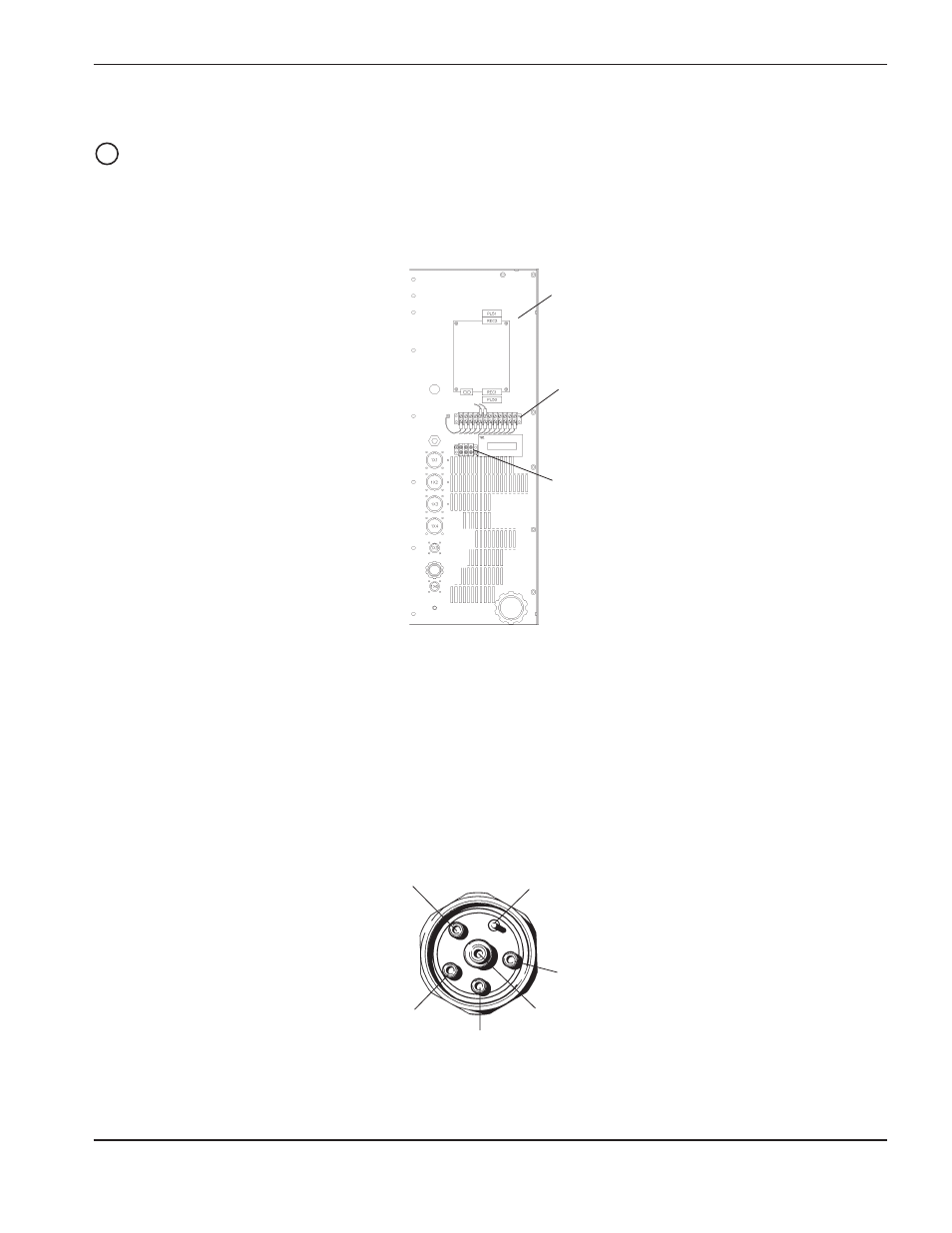

Figura 3-29 Posizione del collegamento di mantenimento del segnale TB3
