Hypertherm HD3070 Plasma Arc Cutting System w/ Manual Gas Console - Manuale (Pagina 58)

GREEN GREEN
RED RED
12/28/99
INSTALLAZIONE
HD3070 (consolle del gas manuale) Manuale di istruzioni 3-29
Flessibile di ritorno del
refrigerante (banda rossa) Cavo dell’arco
pilota (+)
Cavo dell’arco
pilota (+)
Flessibile di spurgo
del refrigerante
(installato) fig. 3-24
e 3-25
Gruppo cavi torcia
Flessibile di ritorno del
refrigerante (banda rossa
non presente su
questa estremità)
Consolle RHF
Sgancio rapido A 45°
ATTENZIONE
Tenere fermi i raccordi
esagonali sul
dispositivo di sgancio
rapido. Non ruotarli. Le
tubazioni possono
rompersi. Per installare
e rimuovere i tubi rigidi
e flessibili, ruotare i
raccordi solo
relativamente ad essi.
Attenzione
Rimuovere il supporto in polistirolo utilizzato per
imballare il gruppo del catodo durante il trasporto per
collegare i tubi di ritorno dell'acqua di raffreddamento.
Flessibile gas
di protezione
Fig. 3-24 e 3-26
Serie cavi torcia (con opzione
di aspirazione, raffigurata)
Codice pezzo Lunghezza
028866 15 ft (4,6 m)
028867 20 ft (6,1 m)
028868 25 ft (7,6 m)
028869 30 ft (9,1 m)
028695 35 ft (10,6 m)
028870 40 ft (12,2 m)
128001 50 ft (15,2 m)
128083 75 ft (23 m)
128084 100 ft (30,5 m)

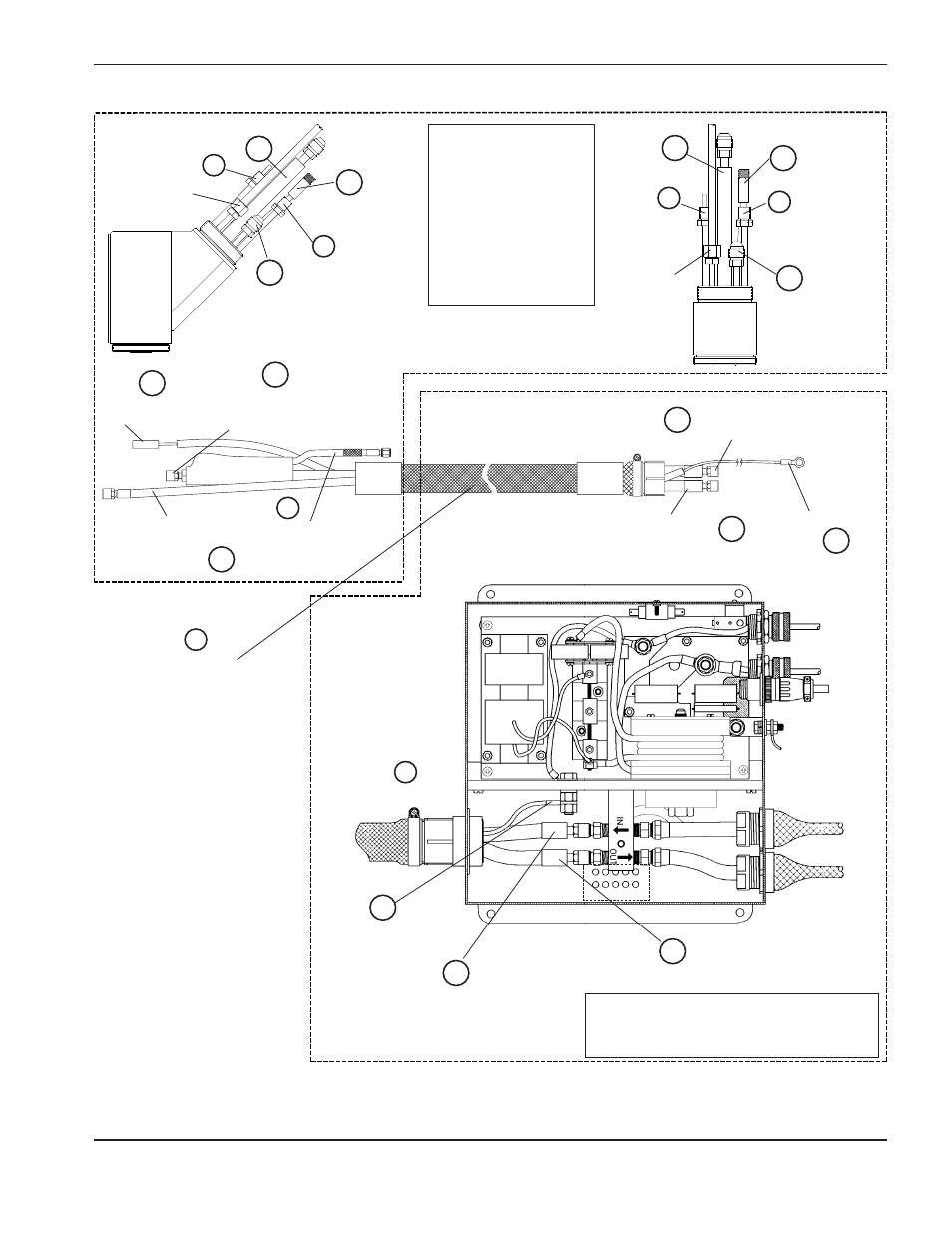

Figura 3-23 Interconnessioni da consolle alta frequenza remota a gruppo sgancio rapido torcia
Flessibile di alimentazione
del refrigerante/cavo di
alimentazione (-) (banda verde)
Cavo dell’arco
pilota (+)
Flessibile di ritorno del
refrigerante (banda rossa)
Codice pezzo Lunghezza
028498 15 ft (4,6 m)
028499 20 ft (6,1 m)
028500 25 ft (7,6 m)
028501 30 ft (9,1 m)
028502 35 ft (10,6 m)
028503 40 ft (12,2 m)
128132 50 ft (15,2 m)
128133 75 ft (23 m)
128134 100 ft (30,5 m)
Serie cavi torcia (senza opzione
di aspirazione, non raffigurata
Sgancio rapido diritto
Flessibile gas
di plasma
Fig. 3-24 e
3-27
Tubo
di sfiato
della torcia
Flessibile
del gas di
protezione
fig. 3-24 e 3-26
Tubo
di sfiato
della torcia
Flessibile
del gas di
plasma
fig. 3-24 e
3-25
Flessibile di alimentazione del
refrigerante/cavo di
alimentazione (-) (banda verde)
Flessibile di alimentazione del
refrigerante/cavo di
alimentazione (-) (banda verde)
12B
12B
12B
12B
12B
12C
12C
12C
12C
12C
12A
12A
12A
12A
12A
15
14
12
12
15
16
16
