Hypertherm HD3070 Plasma Arc Cutting System w/ Manual Gas Console - Manuale (Pagina 60)

12/17/98
INSTALLAZIONE
HD3070 (consolle del gas manuale) Manuale di istruzioni 3-31
Cavo di controllo
4X1
Flessibile del
gas di preflusso
(banda rossa) Flessibile del gas di
protezione (banda verde)
Flessibile del gas di
plasma (banda blu)
Cavo di controllo
3X3
Flessibile del gas di
preflusso (banda rossa)
Flessibile del gas di
plasma (banda blu)
Consolle Gas
Flessibile del gas
di protezione
(banda verde)
Gruppo valvole intercettazione
Gruppo cavi del gas

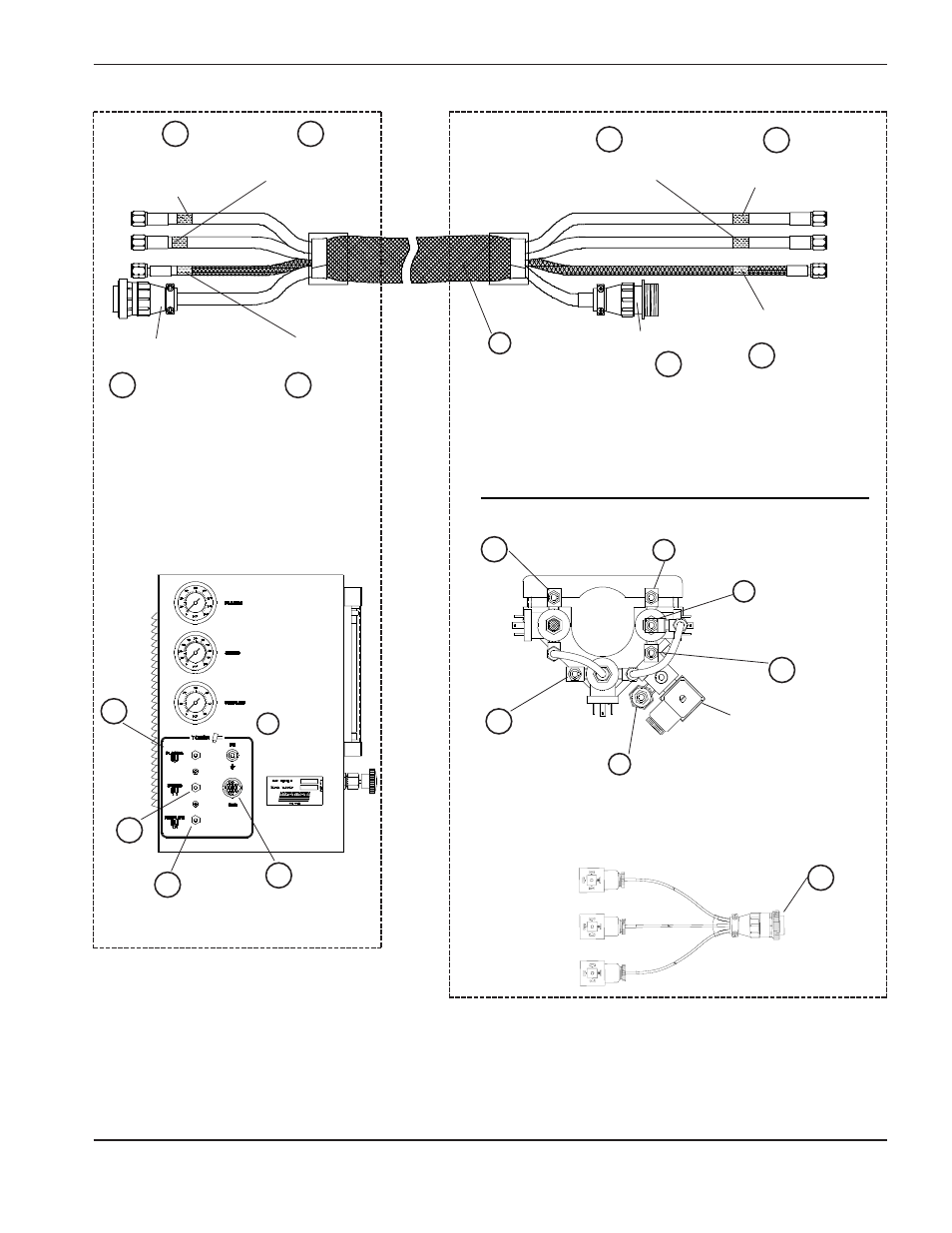

Figura 3-24 Interconnessioni dalla consolle gas al gruppo valvole intercettazione
*Non considerare queste voci se il sistema
non é provvisto dell’opzione di spurgo del
refrigerante
Gruppo cavi valvola di intercettazione
*Ellettrovalvola di spurgo
(Necessari 120 VCA per l’utente finale)
SV16
SV14 SV15
Flessibile del gas di plasma
Fig. 3-23 e 3-27
Flessibile del gas
di protezione
Fig. 3-23 e 3-26
*Flessibile di spurgo del refrigerante
Fig. 3-23 & 3-25
SV16
SV15
SV14
13B 13C
13B
13B
13C
13C
13B 13C
13D
13D 13D
13D
13A
13A
13A
13A
13
13
14
15
16
Codice pezzo Lunghezza
128175 15 ft (4,6 m)
128176 20 ft (6,1 m)
128177 25 ft (7,6 m)
128178 30 ft (9,1 m)
128179 35 ft (10,6 m)
Codice pezzo Lunghezza
128180 40 ft (12,2 m)
128181 50 ft (15,2 m)
128182 75 ft (23 m)
128183 100 ft (30,5 m)
