Triggering sui segnali video
Per eseguire il trigger su un segnale video, selezionare
innanzitutto lo standard del segnale video da misurare:
1 Applicare un segnale video all'ingresso A rosso.
2
TRIGGER
Visualizzare le voci tasto TRIGGER .
3
F4
Aprire il menu Trigger Options
(Opzioni di trigger).
4
ENTER
Selezionare Video on A … (Video
su A) per aprire il menu
TRIGGER
ON VIDEO (trigger su video).
5
ENTER
Selezionare la polarità positiva del
segnale per i segnali video con
impulsi di sincronizzazione ad
andamento negativo.

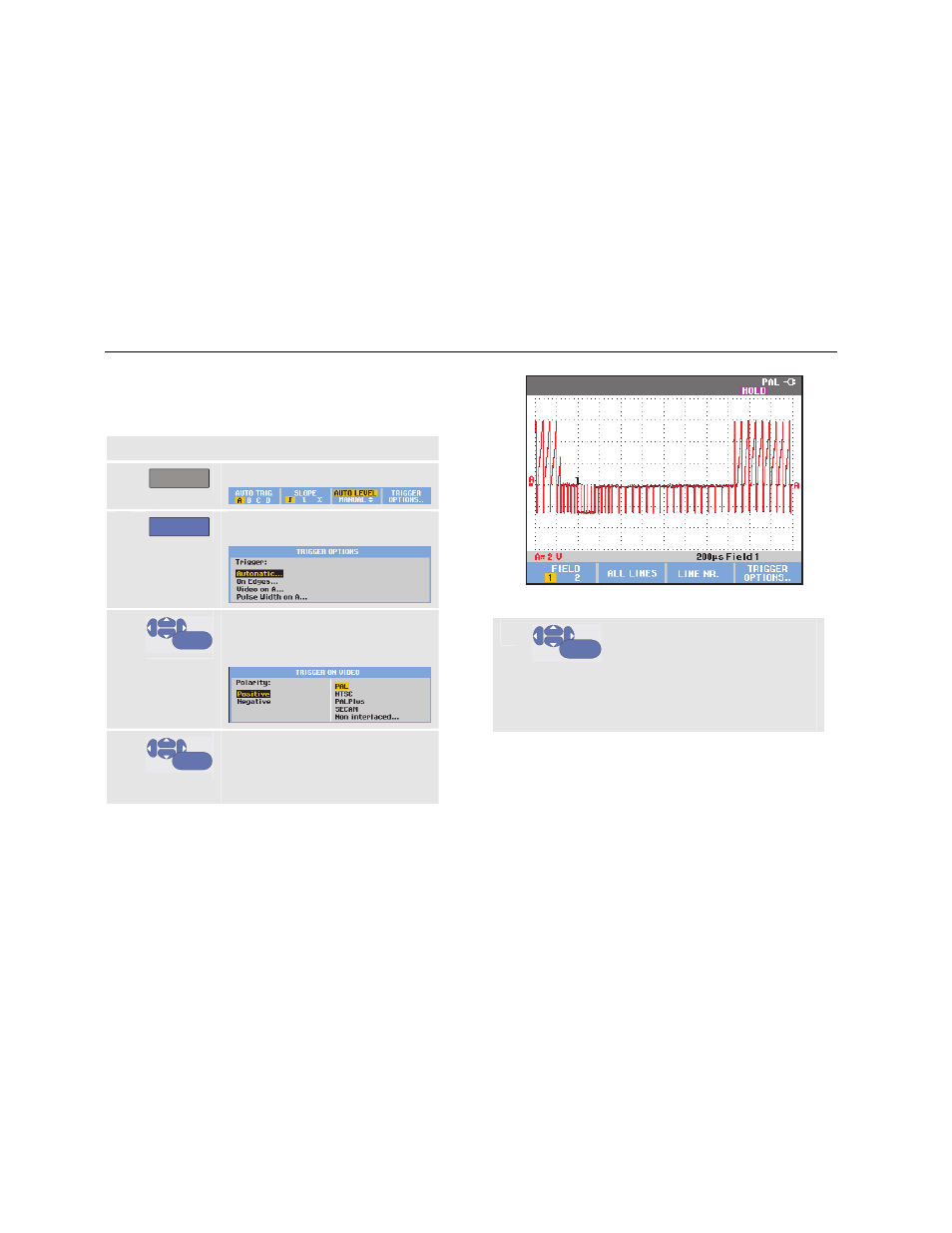

Figura 32. Misura dei segnali video interlacciati
6
ENTER
Selezionare uno standard video
Non interlaced… e ritorno.
Se si seleziona Non interlaced
(Non interlacciato) si apre un
menu di selezione della velocità
di scansione.
Livello e inclinazione di trigger sono ora fissati.
Verificare che le voci tasto sulla parte inferiore della
schermata si siano modificate per consentire un'ulteriore
selezione delle impostazioni specifiche del trigger su
video.
