190M Series Medical ScopeMeter
Manuale d'Uso
60

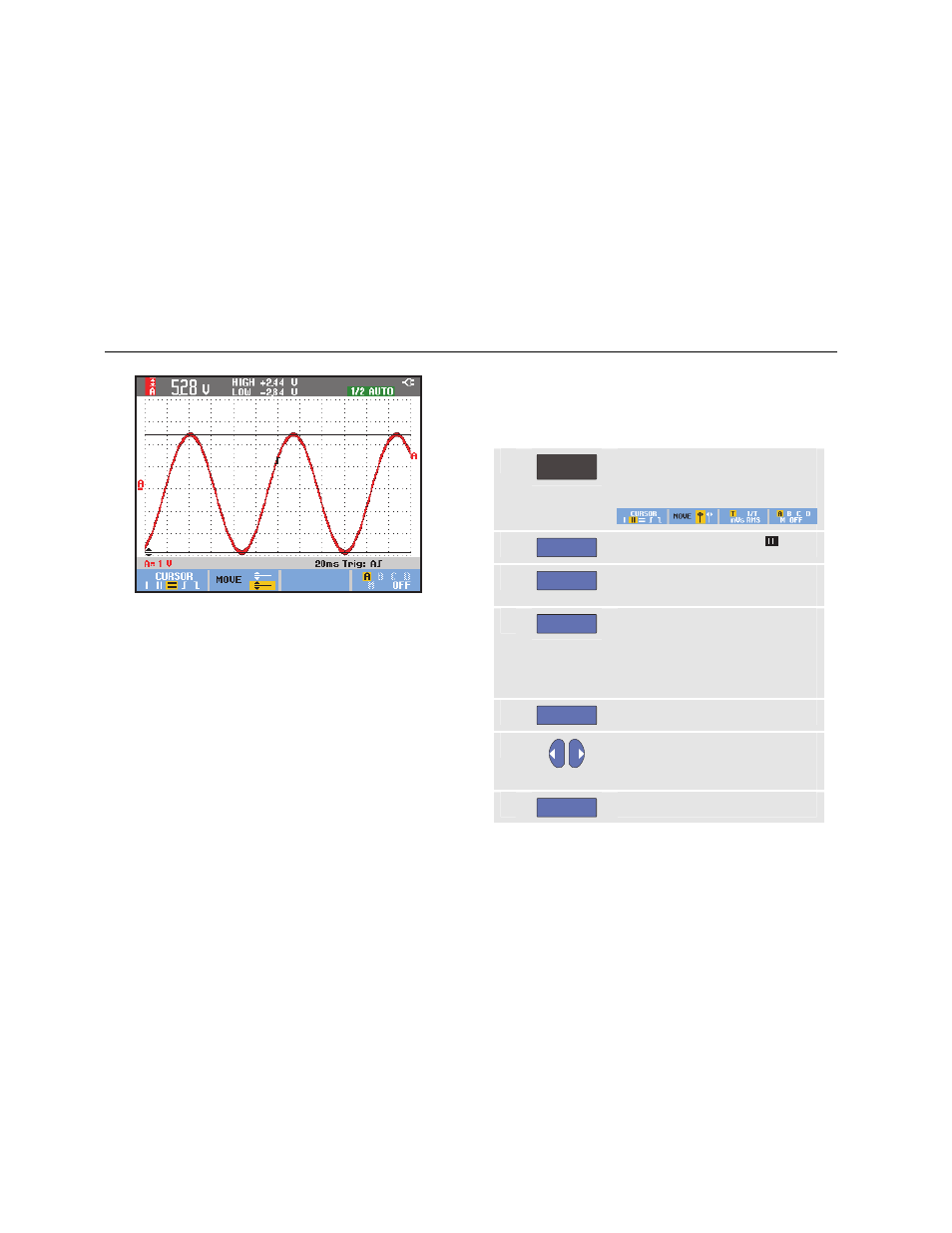

Figura 25. Misura della tensione con i cursori
La schermata indica la differenza di tensione tra i due
cursori e la tensione sui cursori (vedere Figura 25).
Utilizzare i cursori orizzontali per misurare l'ampiezza, i
valori di alto o basso o il passaggio di una forma d'onda.
Uso dei cursori verticali su una forma d'onda
Per utilizzare i cursori per una misura temporale (T, 1/T),
per una misura mVs-mAs-mWs o per una misura RMS
della sezione traccia tra i cursori, procedere come segue:
1
CURSOR
Dalla modalità Scope
(Oscilloscopio), visualizzare le
voci tasto dei cursori.
2
F1
Premere per evidenziare
3
F3
Selezionare, ad esempio, una
misura temporale:
T .
4
F4
Scegliere la traccia su cui si
desidera posizionare i
contrassegni:
A , B , C , D o M (funzioni
matematiche).
5
F2
Evidenziare il cursore sinistro.
6 Spostare il cursore sinistro nella
posizione desiderata sulla forma
d’onda.
7
F2
Evidenziare il cursore destro.
