Utilizzo delle funzioni di oscilloscopio e misuratore
Acquisizione di forme d'onda
1
33

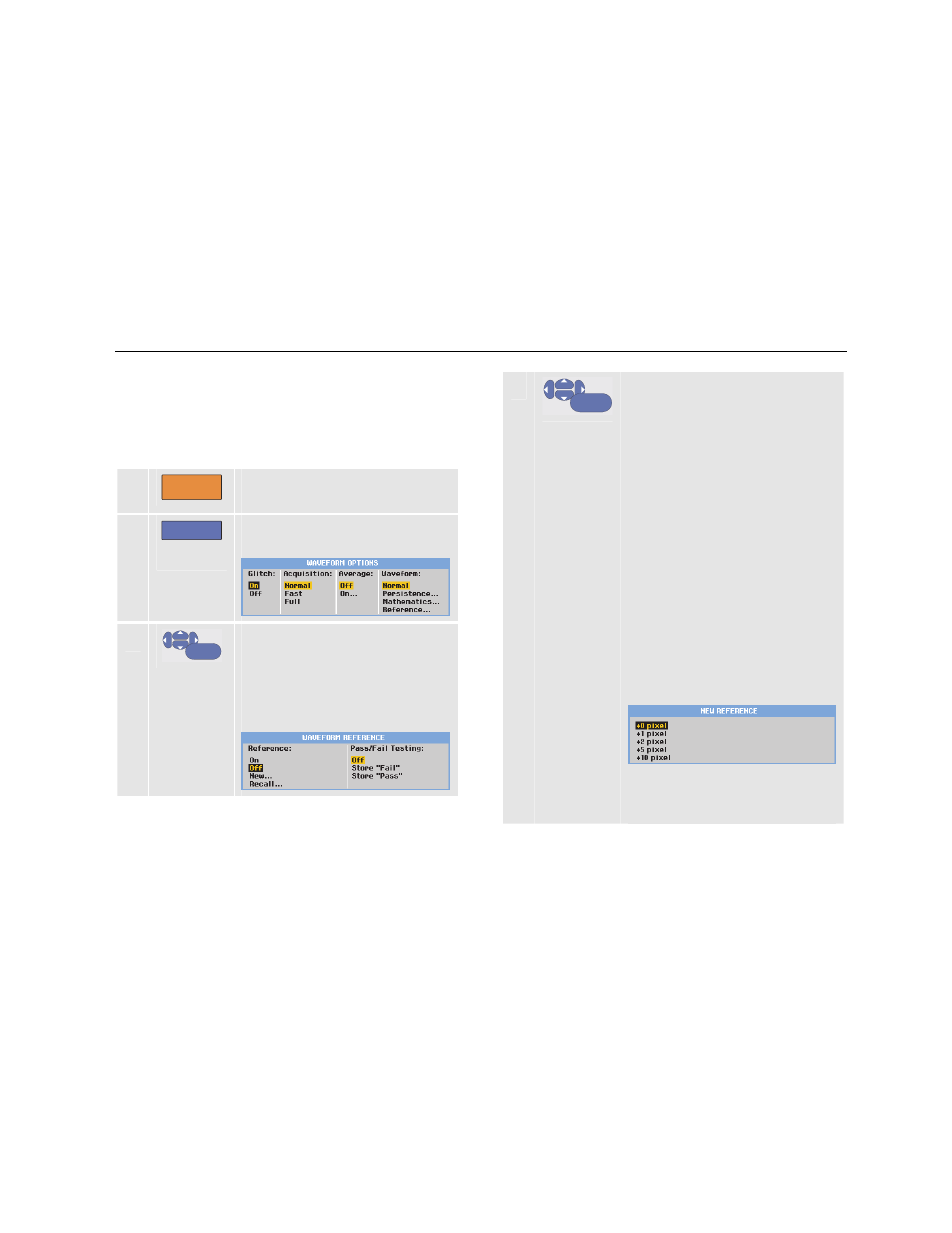

Comparazione di forme d'onda
È possibile visualizzare una forma d'onda di riferimento
fissa con la forma d'onda effettiva per la comparazione.
Per creare una forma d'onda di riferimento e visualizzarla
con la forma d'onda effettiva, procedere come segue:
1
SCOPE
Visualizzare le voci tasto SCOPE
(oscilloscopio).
2 F4 Aprire il menu Waveform Options
(Opzioni forma d’onda).
3
ENTER
Passare al campo Waveform
(Forma d'onda) e selezionare
Reference… (Riferimento) per
aprire il menu
WAVEFORM
REFERENCE (forma d'onda di
riferimento).
4
ENTER
Selezionare On (Attiva) per
visualizzare la forma d'onda di
riferimento. Questa può essere:
- l'ultima forma d'onda di
riferimento utilizzata (se non
disponibile non verranno
visualizzate forme d'onda di
riferimento).
- l'inviluppo della forma d'onda se
la modalità Envelope (Inviluppo)
della funzione di persistenza è
attiva.
Selezionare Recall… (Richiamo)
per richiamare dalla memoria una
forma d'onda (o inviluppo della
forma d'onda) salvata e utilizzarla
come riferimento.
Selezionare New… (Nuovo) per
aprire il menu
NEW REFERENCE
(nuovo riferimento).
Se si seleziona New… (Nuovo),
proseguire al passo 5, altrimenti
passare al passo 6.
