190M Series Medical ScopeMeter
Manuale d'Uso
68
Ciò significa che l'ingresso A viene utilizzato come
sorgente di trigger con inclinazione positiva. Il valore
500,0 ms indica il ritardo (positivo) tra il punto di trigger e
la visualizzazione della forma d'onda.
In presenza di un segnale di trigger valido, il tasto trigger
si accende e i parametri di trigger vengono visualizzati in
nero.
In assenza di trigger, i parametri di trigger vengono
visualizzati in grigio e la luce del tasto si spegne.

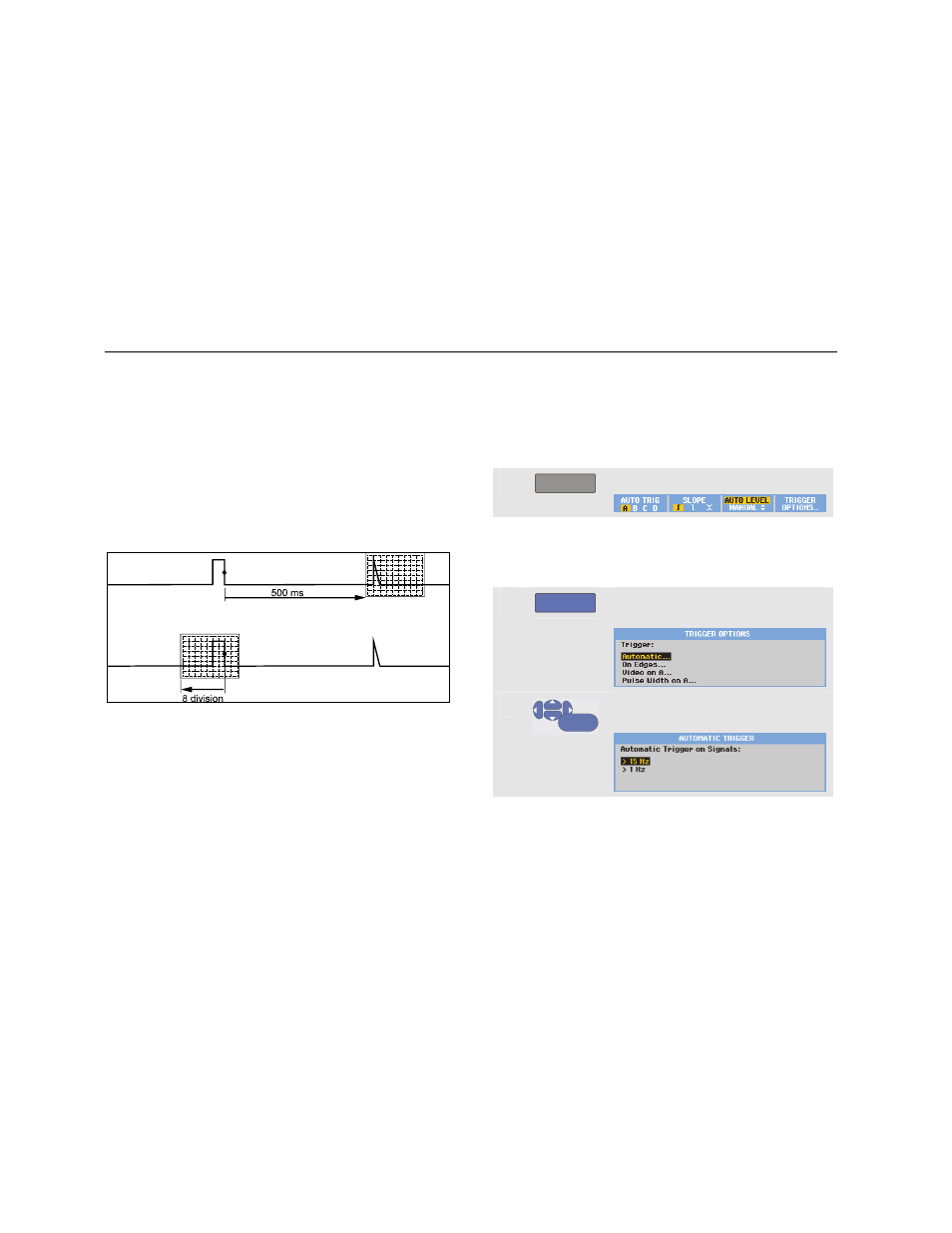

Figura 29. Ritardo di trigger o visualizzazione pre-
trigger
La Figura 29 riporta un esempio di un ritardo di trigger di
500 ms (superiore) e un esempio di visualizzazione pre-
trigger di 8 divisioni (inferiore).
Opzioni di trigger automatico
Nel menu trigger, è possibile modificare nel modo che
segue le impostazioni di triggering automatico (vedere
anche Capitolo 1: "Visualizzazione di un segnale
sconosciuto mediante Connect-and-View")
1
TRIGGER
Visualizzare le voci tasto TRIGGER .
Nota
Le voci tasto TRIGGER possono differire a seconda
dell'ultima funzione di trigger utilizzata.
2
F4
Aprire il menu TRIGGER OPTIONS
(opzioni di trigger).
3
ENTER
Aprire il menu AUTOMATIC TRIGGER
(trigger automatico).
