Utilizzo delle funzioni di oscilloscopio e misuratore
Collegamenti in ingresso
1
15
A
B
C
D
Acceso: il tasto della gamma, il tasto di
spostamento verso l'alto/il basso
e le voci tasto F1…F4 sono
applicati ai tasti canale
illuminati.
Spento: -
MANUAL
AUTO
Acceso: modalità di funzionamento
manuale.
Spento: modalità di funzionamento
automatica, ottimizza il
posizionamento tracce, la
gamma, la base dei tempi e il
triggering (Connect-and-View
TM )
TRIGGER
Acceso: segnale con trigger
Spento: segnale senza trigger
Lampeggiante: in attesa di un trigger su
un aggiornamento tracce
"Single Shot" (Acquisizione
singola) o "On Trigger" (Trigger
inserito).

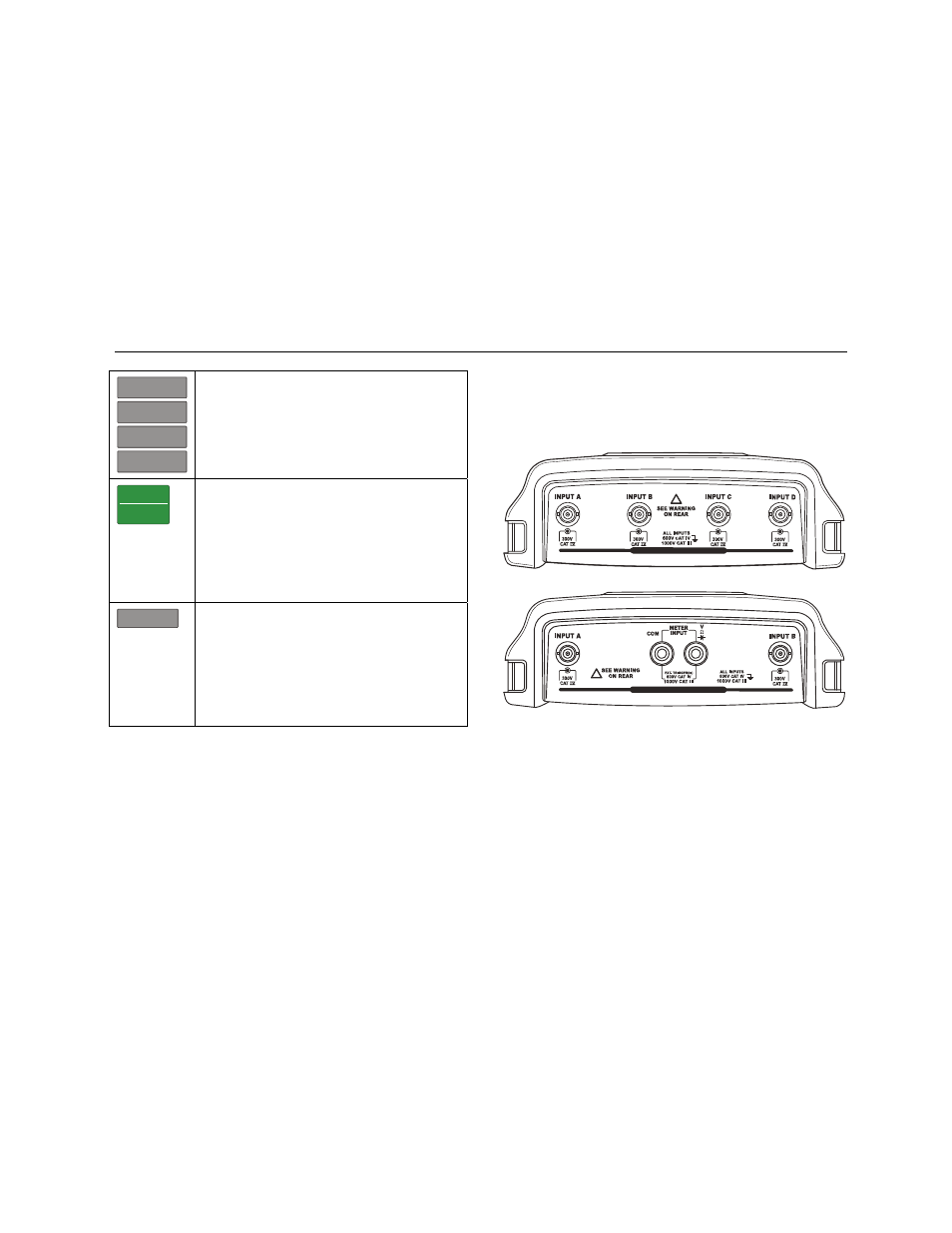

Collegamenti in ingresso
Osservare la parte superiore dello strumento di misura. Lo
strumento di misura è dotato di quattro ingressi segnale
per connettori BNC di sicurezza (modelli 190M-4) o due
ingressi per connettori BNC di sicurezza e due ingressi
per connettori a banana di sicurezza da 4 mm (modelli
190M-2).
L'architettura degli ingressi isolati consente di effettuare
misurazioni fluttuanti indipendenti per ciascun ingresso.
ALL INPUTS ISOLATED
!
ALL INPUTS ISOLATED
!
Figura 5. Collegamenti per le misure
