Uso delle funzioni Replay, Zoom e Cursors
Esecuzione delle misure con i cursori
3
61

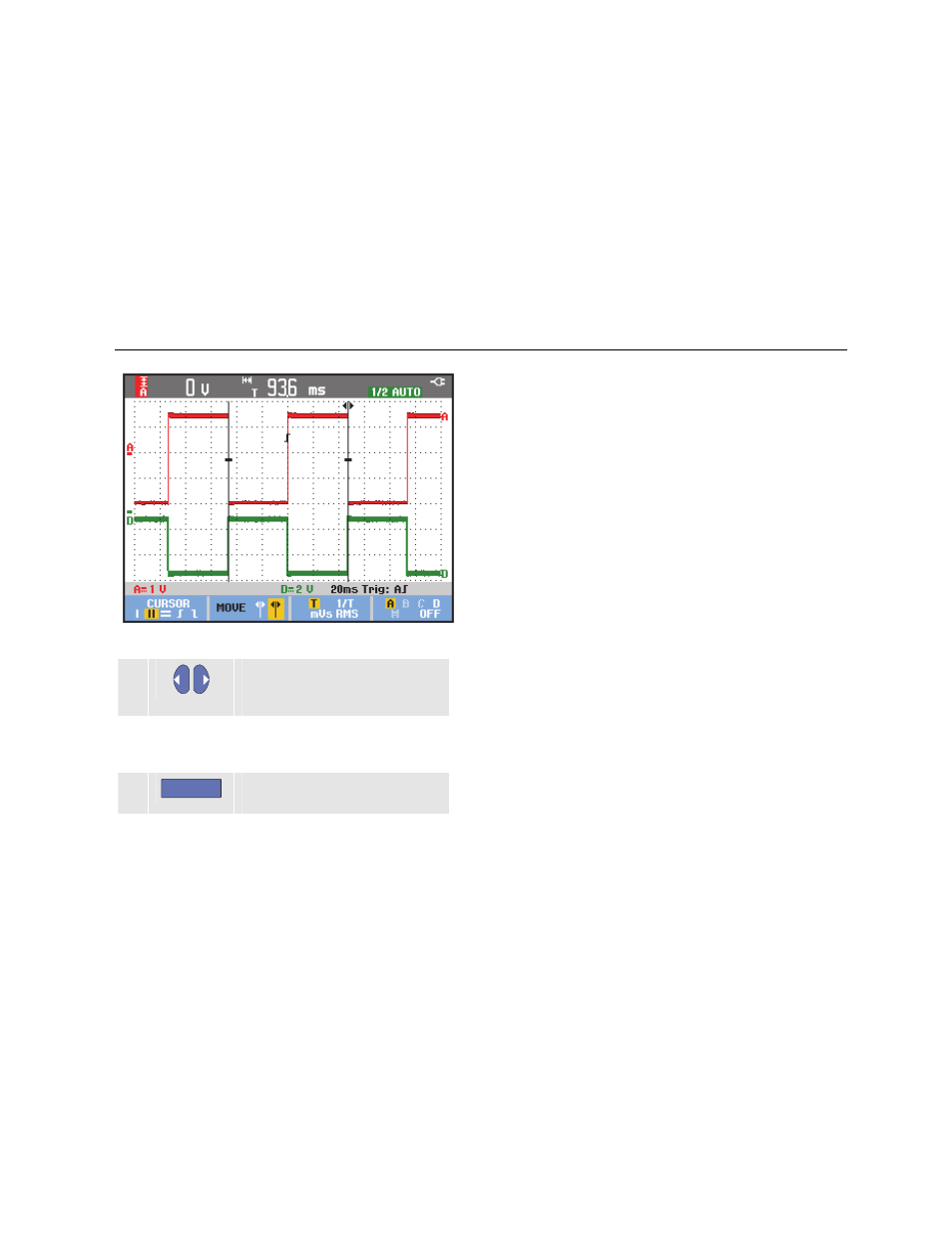

Figura 26. Misura temporale con i cursori
8 Spostare il cursore destro nella
posizione desiderata sulla forma
d’onda.
La schermata indica la differenza temporale tra i cursori e
la differenza di tensione tra i due contrassegni. Vedere
Figura 26.
9
F4
Selezionare OFF per disattivare i
cursori.
Nota
− Per mVs, selezionare il tipo di sonda
"Voltage" (Tensione).
− Per mAs, selezionare il tipo di sonda
"Current" (Corrente).
− Per mWs, selezionare la funzione
matematica x e il tipo di sonda "Voltage"
(Tensione) per un canale e "Current"
(Corrente) per l'altro canale.
Utilizzo di cursori sul risultato matematico (+, -,
x) di una forma d'onda
Le misure con i cursori, ad esempio su una forma d'onda
AxB, forniscono un valore in Watt se l'ingresso A è
misurato in (milli)Volt e l'ingresso B in (milli)Ampere.
Per altre misure con i cursori, ad esempio su una forma
d'onda A+B, A-B o AxB, non saranno disponibili valori se
le unità di misura dell'ingresso A e dell'ingresso B sono
differenti.
