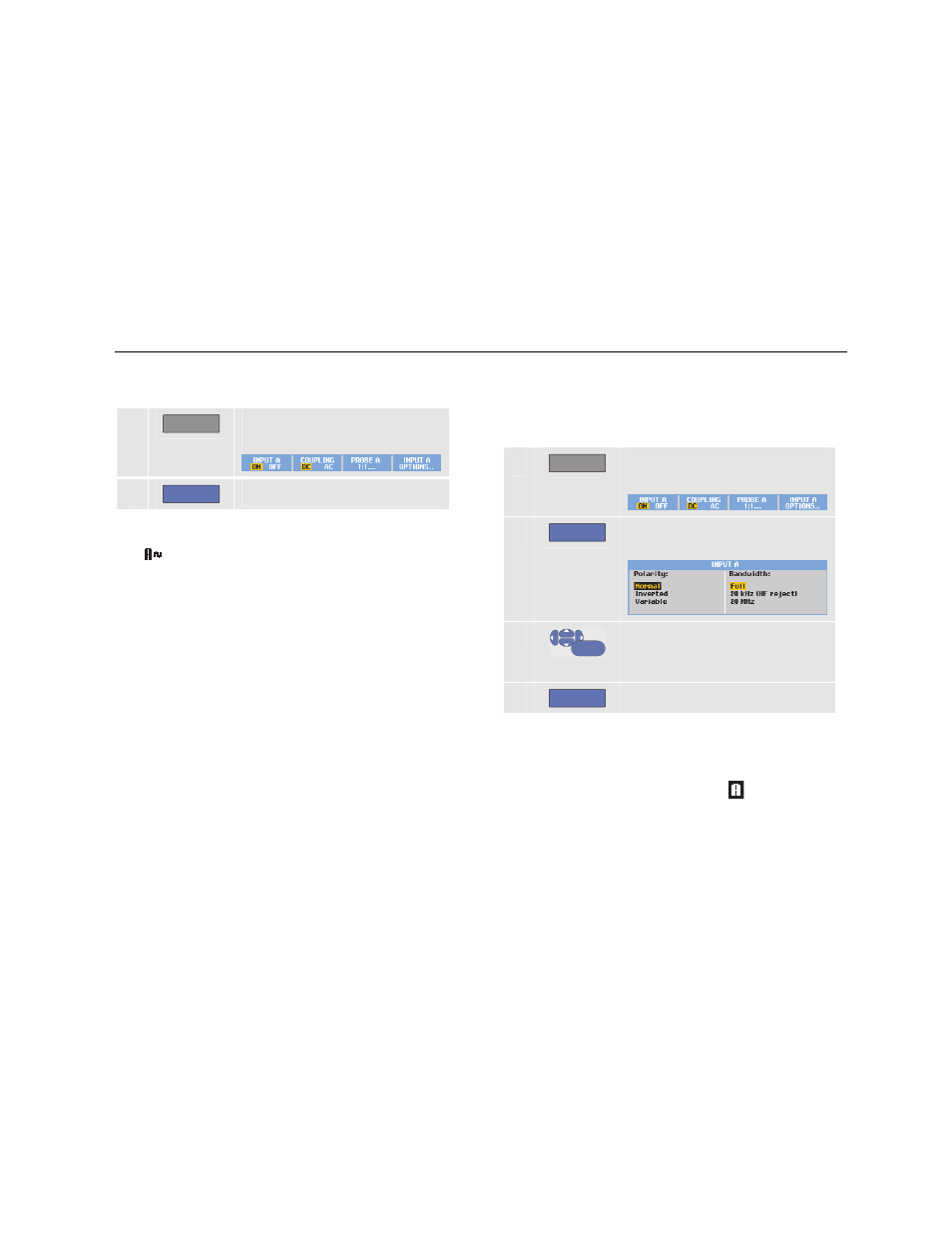

Utilizzo delle funzioni di oscilloscopio e misuratore
Acquisizione di forme d'onda
1
27
segnale c.c. Per selezionare un accoppiamento c.a.,
procedere come segue:
1 A Visualizzare le voci tasto INPUT A
(ingresso a).
2 F2 Evidenziare AC (c.a.).
Controllare che sulla parte inferiore sinistra della
schermata venga visualizzata l'icona dell'accoppiamento
c.a.:
.
È possibile definire in che modo Auto Set può influire su
questa impostazione, vedere Capitolo 6 "Modifica delle
opzioni di Auto Set".
Inversione di polarità della forma d'onda
visualizzata
Per invertire, ad esempio, la forma d'onda dell'ingresso A,
procedere come segue:
1 A Visualizzare le voci tasto INPUT A
(ingresso a).
2 F4 Aprire il menu INPUT A (ingresso
a).
3
ENTER
Selezionare Inverted (Invertita) e
confermare la visualizzazione
della forma d'onda invertita.
4 F4 Uscire dal menu.
Ad esempio, una forma d'onda ad andamento negativo è
mostrata come una forma d'onda ad andamento positivo,
perché in alcuni casi fornisce una prospettiva di visione
più significativa. Una visualizzazione invertita è identificata
da un identificatore di traccia invertita (
) a destra della
forma d'onda e nella barra di stato sotto la forma d'onda.
