Uso delle funzioni del registratore
Registrazione delle forme d'onda dell'oscilloscopio nella memoria estesa (Scope Record)
2
49
Registrazione delle forme d'onda
dell'oscilloscopio nella memoria estesa
(Scope Record)
La funzione SCOPE RECORD (registrazione oscilloscopio) è
una modalità di scorrimento che registra una forma d'onda
lunga di ciascun ingresso attivo. Essa può essere
utilizzata per monitorare forme d'onda quali i segnali di
controllo spostamento o l'attivazione di un'alimentazione
che non può essere interrotta (UPS). Durante la
registrazione, vengono catturati i transienti veloci. Grazie
alla memoria estesa, la registrazione può essere eseguita
per più di un giorno. Questa funzione è simile alla modalità
di scorrimento di molti oscilloscopi digitali con funzione di
registrazione (DSO, Digital Storage Oscilloscopes) ma
presenta una memoria più estesa e una funzionalità
migliore.
Attivazione di una funzione Scope Record
Per registrare, ad esempio, la forma d'onda dell'ingresso A
e B, procedere come segue:
1 Applicare un segnale all'ingresso A e B.
2
RECORDER
Aprire il menu principale
RECORDER (registratore).
3
ENTER
Dal menu principale del
registratore, evidenziare Scope
Record (Registrazione
oscilloscopio) e avviare la
registrazione.
La forma d'onda si sposta sulla schermata da destra a
sinistra come un normale registratore grafico (vedere
Figura 21).

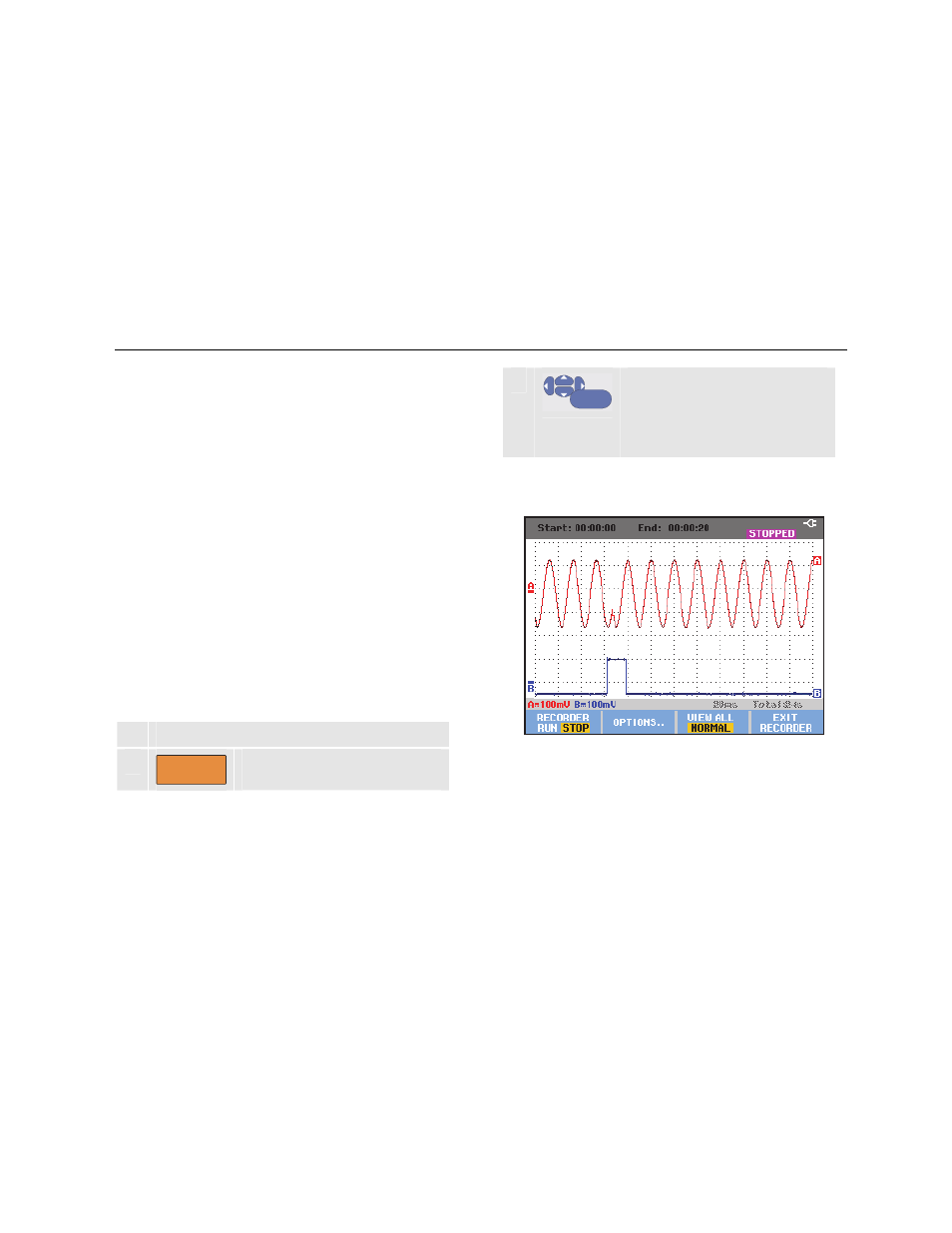

Figura 21. Registrazione delle forme d'onda
Osservare che la schermata indichi quanto segue:
• L'ora dall'inizio, sulla parte superiore della schermata.
