190M Series Medical ScopeMeter
Manuale d'Uso
20
Utilizzare i tasti grigio chiaro RANGE (intervallo), TIME ( ORA )
e MOVE (sposta) sul fondo della tastiera per cambiare
manualmente la rappresentazione grafica della forma
d'onda.
Misure automatiche con oscilloscopio
Lo strumento di misura offre un'ampia gamma di
misurazioni automatiche con oscilloscopio. Oltre alle
forme d'onda, è possibile visualizzare quattro dati
numerici: D
ATI 1 … 4. Questi dati possono essere
selezionati indipendentemente e le misurazioni possono
avvenire sulla forma d'onda dell'ingresso A, B, C o D.

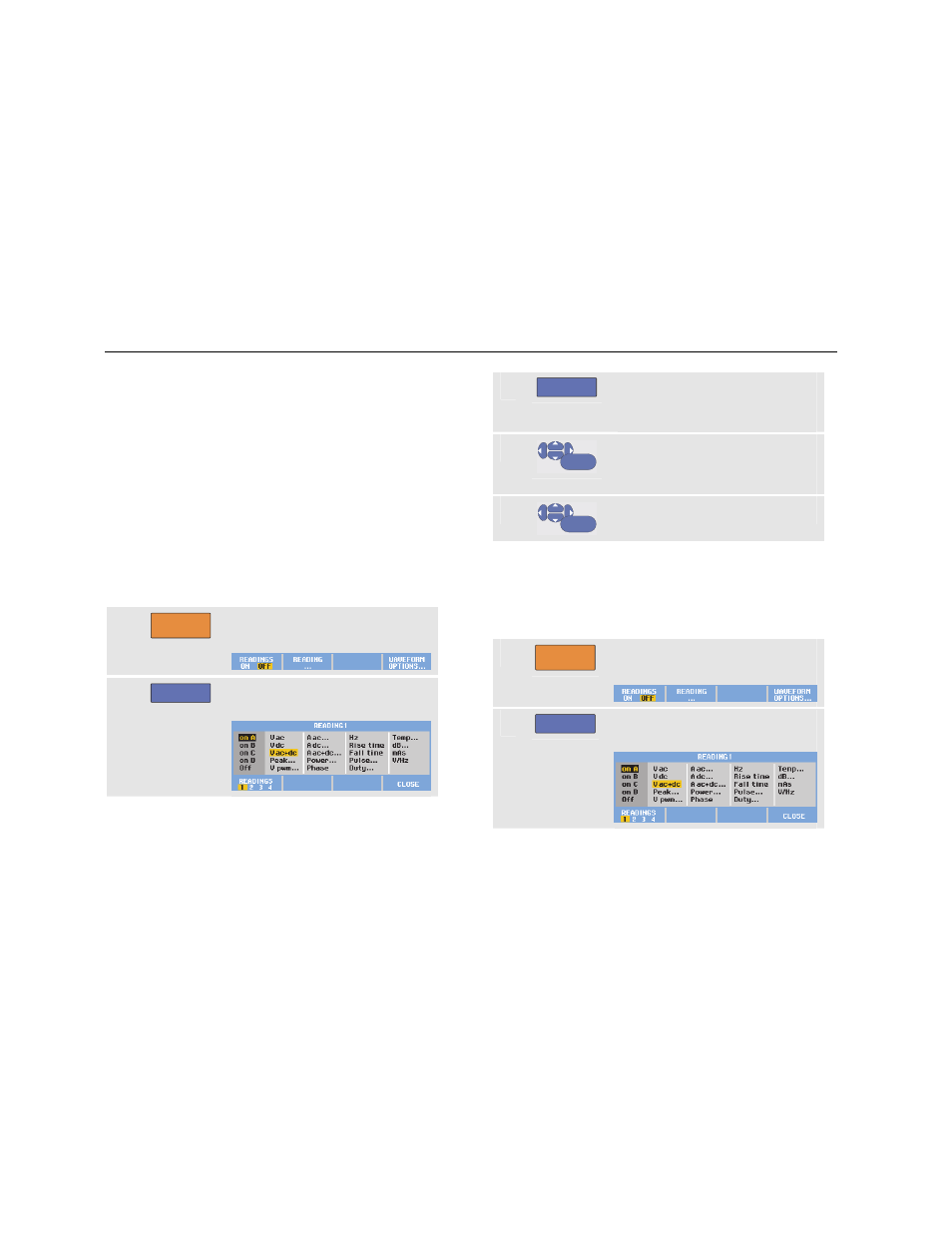

Per scegliere una misura di frequenza dell'ingresso A,
procedere come segue:
1
SCOPE
Visualizzare le voci tasto SCOPE
(oscilloscopio).
2 F2 Aprire il menu READING ..
(DATI).
3 F1 Selezionare il numero dati da
visualizzare, ad esempio R
EADING
1 (D ATI 1)
4
ENTER
Selezionare on A (su A).
Verificare che la parte evidenziata
passi alla misura attuale.
5
ENTER
Selezionare la misura Hz.
Controllare che la parte superiore sinistra della schermata
indichi la misurazione Hz (vedere Figura 8).
Per scegliere anche una misura Peak-Peak (Picco-picco)
per l'ingresso B come secondo dato, procedere come
segue:
1
SCOPE
Visualizzare le voci tasto SCOPE
(oscilloscopio).
2 F2
Aprire il menu READING ..
(DATI).
