Creazione di collegamenti in ingresso
Per eseguire le misure con l'oscilloscopio, collegare la
sonda di tensione rossa all'ingresso A, la sonda di
tensione blu all'ingresso B, la sonda di tensione grigia
all'ingresso C e la sonda di tensione verde all'ingresso D.
Collegare i cavi di massa corti di ciascuna sonda di
tensione al relativo potenziale di riferimento (vedere
Figura 6).
Per le misure con misuratore fare riferimento alla sezione
applicabile nel presente capitolo.
XW Avvertenza
Per evitare scosse elettriche, utilizzare la
guaina di isolamento (Figura 1, articolo e) se
le sonde sono adoperate senza puntale o
molla di massa.
Nota
− Per meglio beneficiare degli ingressi
fluttuanti isolati in modo indipendente e per
evitare problemi causati da uso improprio,
leggere il capitolo 6: "Suggerimenti".
− Per un'indicazione accurata del segnale
misurato, è necessario associare la sonda al
canale di ingresso dello strumento di misura.
Vedere la sezione "Taratura delle sonde di
tensione" nel capitolo 7.

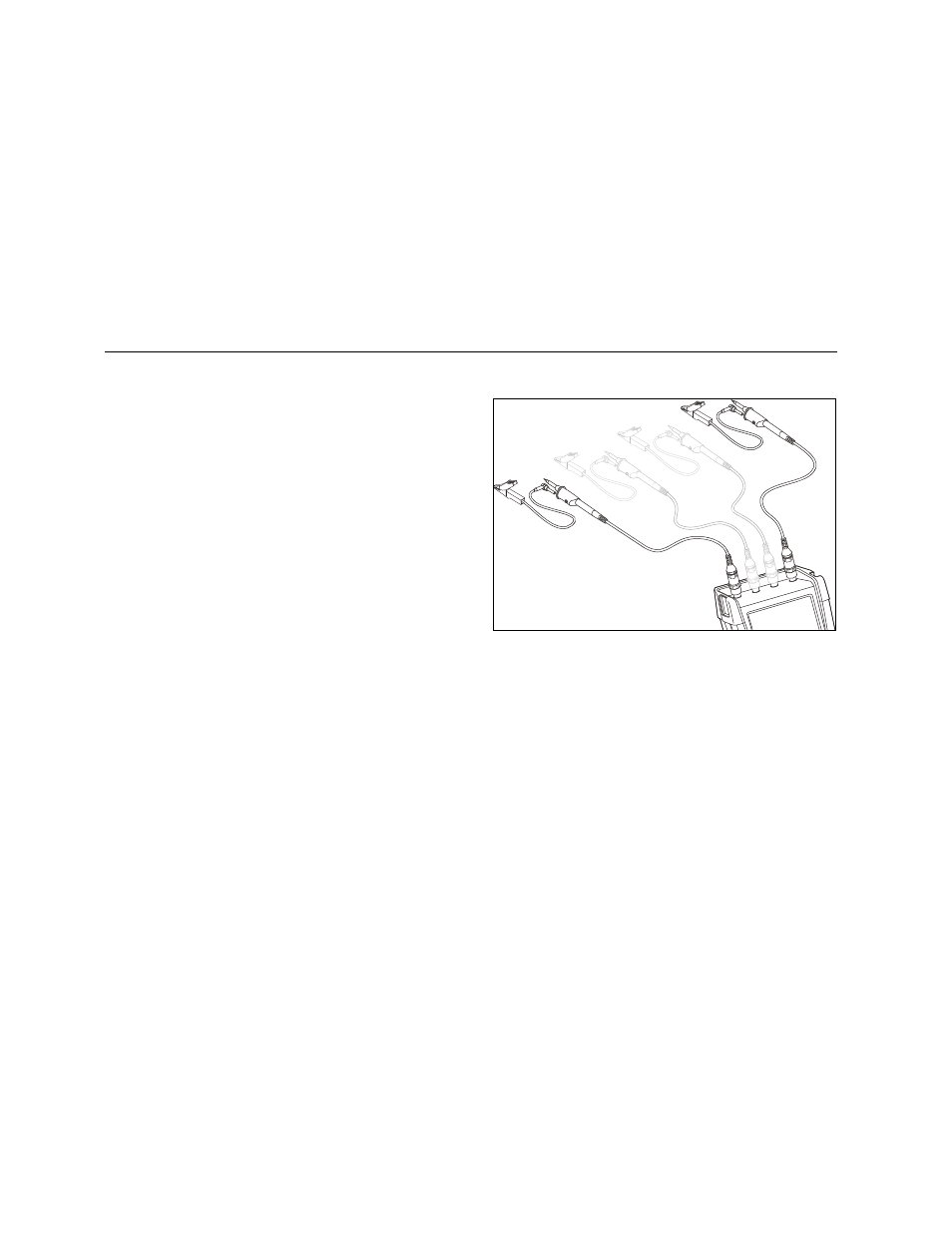

Figura 6. Collegamenti dell'oscilloscopio
