Utilizzo delle funzioni di oscilloscopio e misuratore
Esecuzione delle misure con multimetro (modello 190M-2)
1
39
Esecuzione delle misure con multimetro
(modello 190M-2)
La schermata indica i dati numerici delle misure
sull'ingresso del misuratore.
Esecuzione dei collegamenti del misuratore
Utilizzare i due ingressi per connettori a banana da 4 mm
rosso (
) e nero (COM) per le funzioni del
misuratore (vedere Figura 14).
CAT III 1000V
CAT IV 600V
CAT II 1000V

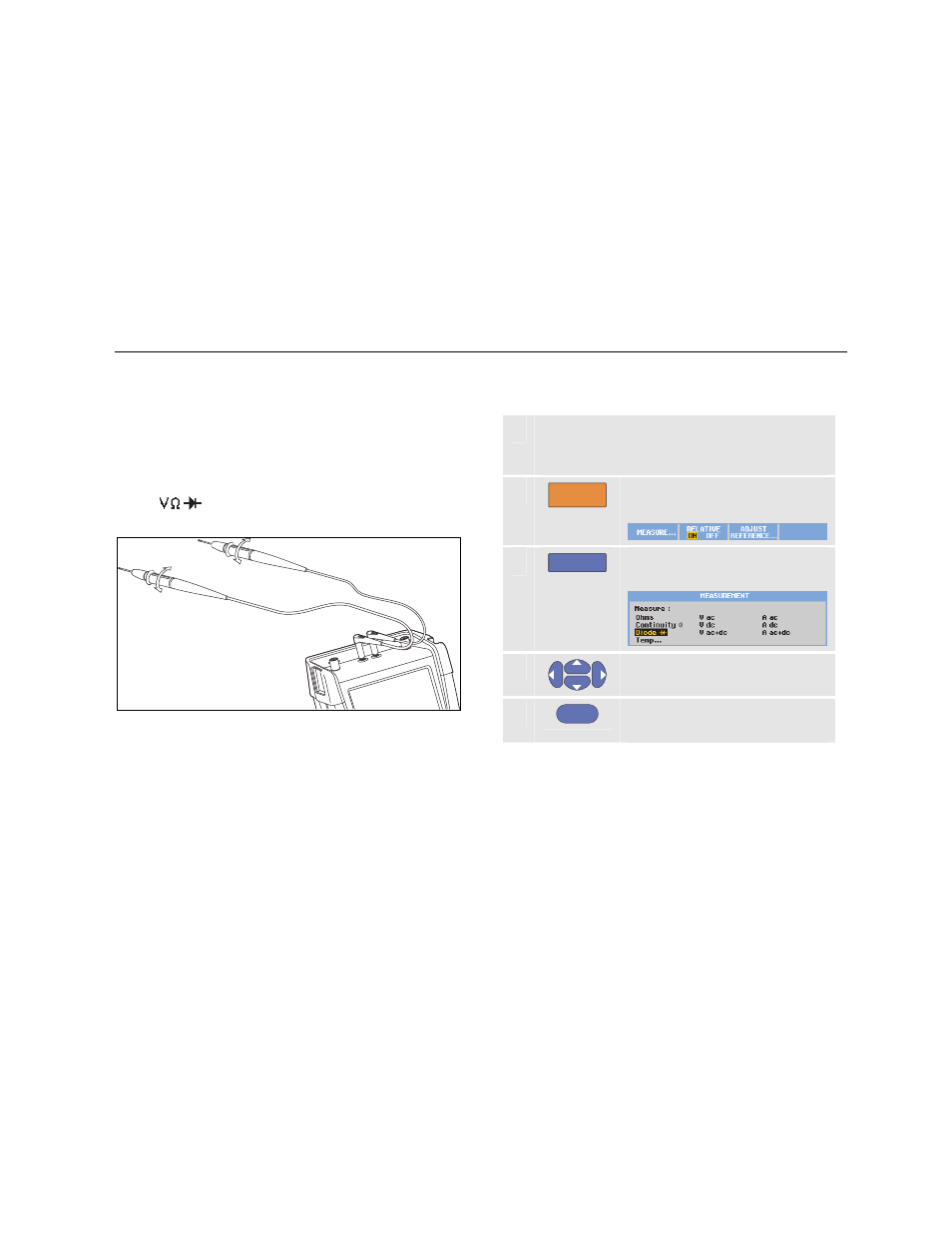

Figura 14. Collegamenti del misuratore
Misura dei valori di resistenza
Per misurare una resistenza, procedere come segue:
1 Collegare i cavi di test rosso e nero provenienti
dagli ingressi per connettori a banana da 4 mm
al resistore.
2
METER
Visualizzare le voci tasto METER
(misuratore).
3 F1 Aprire il menu MEASUREMENT
(misura).
4 Evidenziare Ohms (Ohm).
5
ENTER Selezionare la misura della
resistenza.
