190M Series Medical ScopeMeter
Manuale d'Uso
58
Ingrandimento con zoom di una forma
d'onda
Per ottenere una visualizzazione più dettagliata di una
forma d'onda, è possibile ingrandire quest'ultima
utilizzando la funzione
ZOOM .
Per ingrandire una forma d'onda, procedere come segue:
1
ZOOM
Visualizzare le voci tasto ZOOM .
L A SCRITTA ZOOM viene
visualizzata sulla parte superiore
dello schermo e la forma d'onda è
ingrandita.
2 Ingrandire (diminuzione di
tempo/div) o rimpicciolire
(aumento di tempo/div) la forma
d'onda.
3 Scorrimento. Una barra di
posizione indica la posizione
dell'elemento zoomato rispetto
alla forma d'onda totale.
Suggerimento
Anche quando le voci tasto non sono visualizzate
sul fondo della schermata, è possibile utilizzare i
tasti freccia per ingrandire o rimpicciolire tramite
zoom. È anche possibile utilizzare il tasto
s TIME
ns (ns tempo s) per ingrandire o rimpicciolire
tramite zoom.

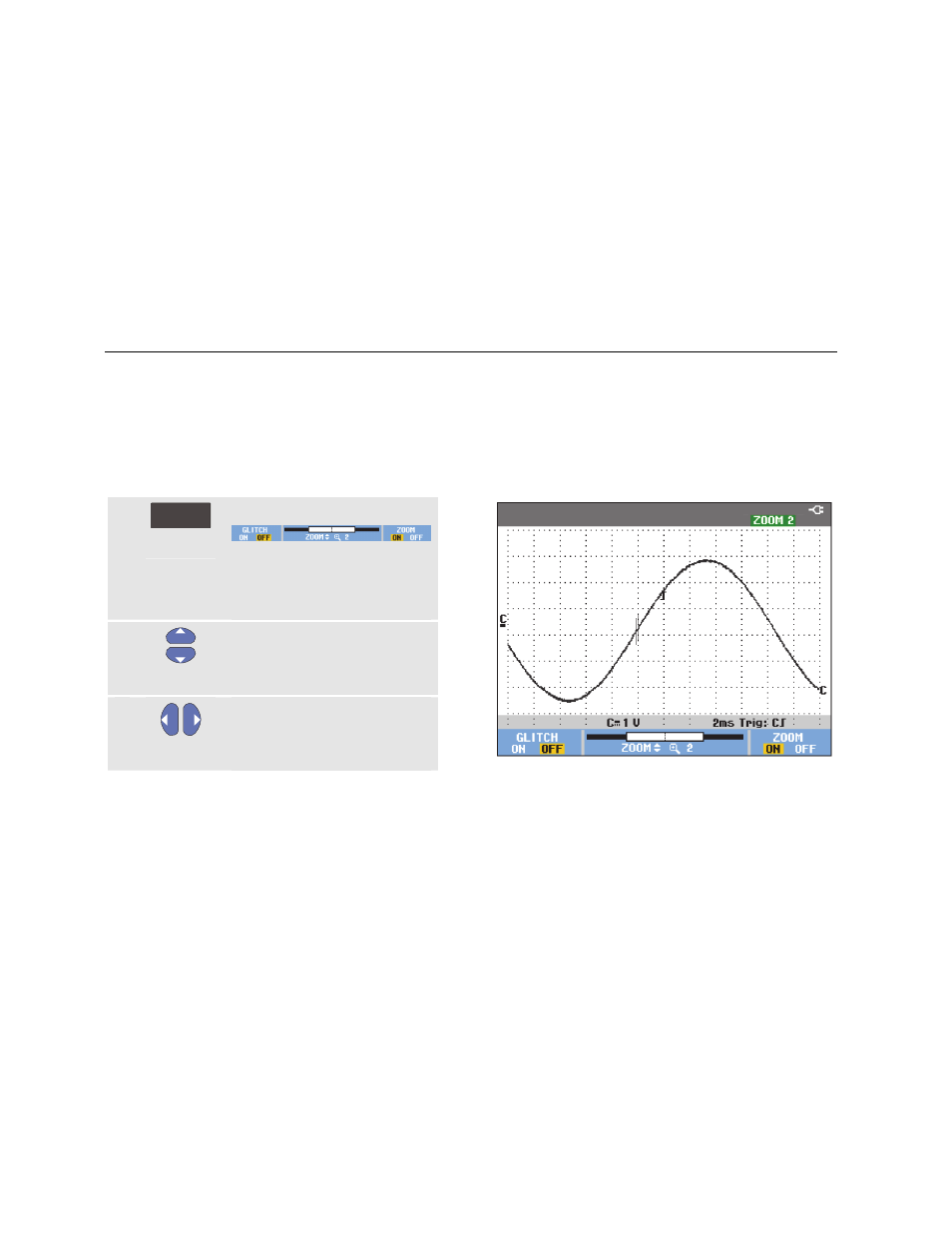

Figura 24. Ingrandimento con zoom di una forma
d'onda
