Utilizzo delle funzioni di oscilloscopio e misuratore
Navigazione del menu
1
13
Navigazione del menu
L'esempio che segue indica il modo in cui utilizzare i menu
dello strumento di misura per selezionare una funzione.
Seguire in sequenza i passi 1 - 4 per aprire il menu
dell'oscilloscopio e sceglierne una voce.
1
SCOPE
Premere il tasto SCOPE
(oscilloscopio) per visualizzare le
voci che definiscono l'utilizzo
attuale dei quattro tasti funzione
blu sul fondo della schermata.
Nota
Per nascondere le voci e ottenere una
visualizzazione a schermo intero, premere
CLEAR
(cancella). Premere di nuovo il tasto CLEAR
(cancella) per visualizzare le voci. Questa
operazione consente di controllare le voci senza
compromettere le impostazioni.
2 F4 Aprire il menu Waveform
Options (Opzioni forma d’onda).
Questo menu viene visualizzato
sul fondo della schermata. Le
impostazioni effettive sono
visualizzate su uno sfondo giallo.
SCOPE ENTER
ENTER ENTER ENTER
1
3b 3b 3b
3a
3a

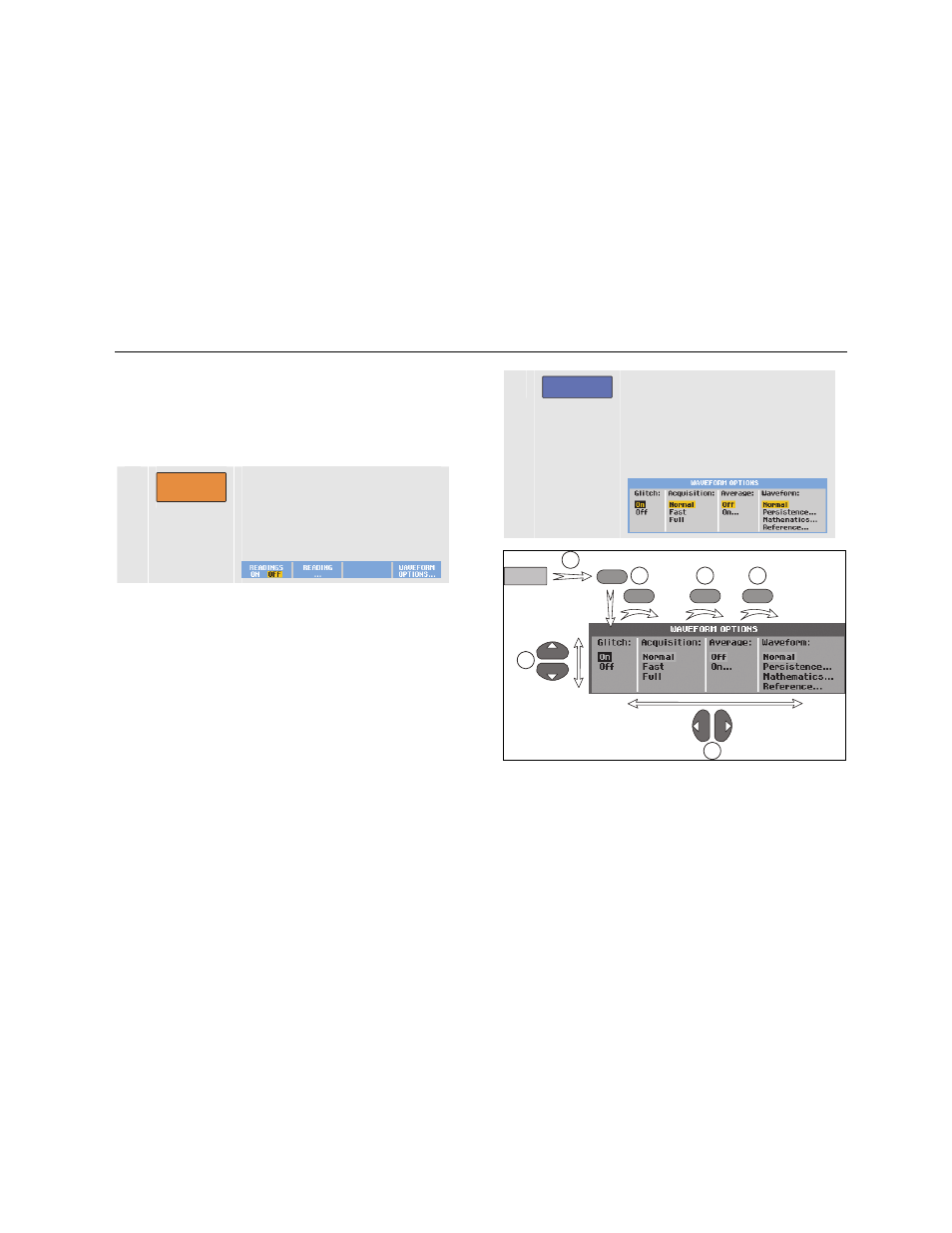

Figura 4. Navigazione di base
