Triggering sulle forme d'onda
Triggering su forme d'onda esterne (modello 190M-2)
4
73
Triggering su forme d'onda esterne
(modello 190M-2)
Utilizzare il triggering esterno se si desidera visualizzare le
forme d'onda sugli ingressi A e B e,
contemporaneamente, effettuare il triggering su un terzo
segnale. È possibile scegliere il triggering esterno con
triggering automatico o triggering sui fronti.
1 Inviare un segnale agli ingressi per connettore a
banana rosso e nero da 4 mm.
Questa è la continuazione dell'esempio Trigger sui fronti.
Per scegliere il segnale esterno quale sorgente di trigger,
procedere come segue:

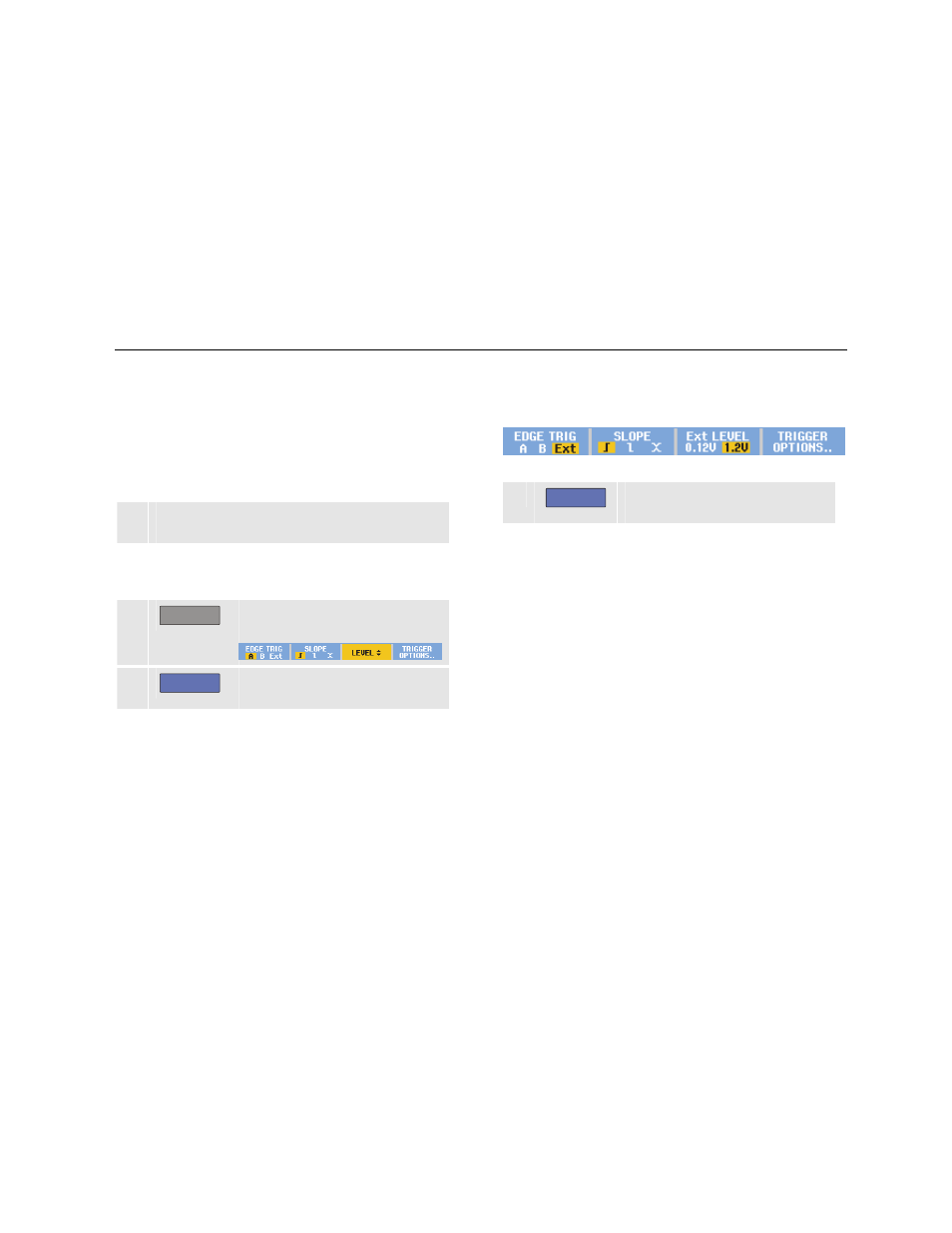

2
TRIGGER
Visualizzare le voci tasto TRIGGER
(sui fronti).
3
F1
Selezionare il trigger sui fronti Ext
(esterno).
Verificare che le voci tasto sul fondo della schermata si
siano adattate per consentire la selezione di due livelli
diversi di trigger esterni: 0,12 V e 1,2 V:
4
F3
Selezionare 1,2V alla voce Ext
LEVEL (LIVELLO ESTERNO).
Da questo punto, il livello di trigger è fissato ed è
compatibile con i segnali logici.
