MCZ Athos HYDRO 14 kW - Manuale (Pagina 64)

STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 64
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

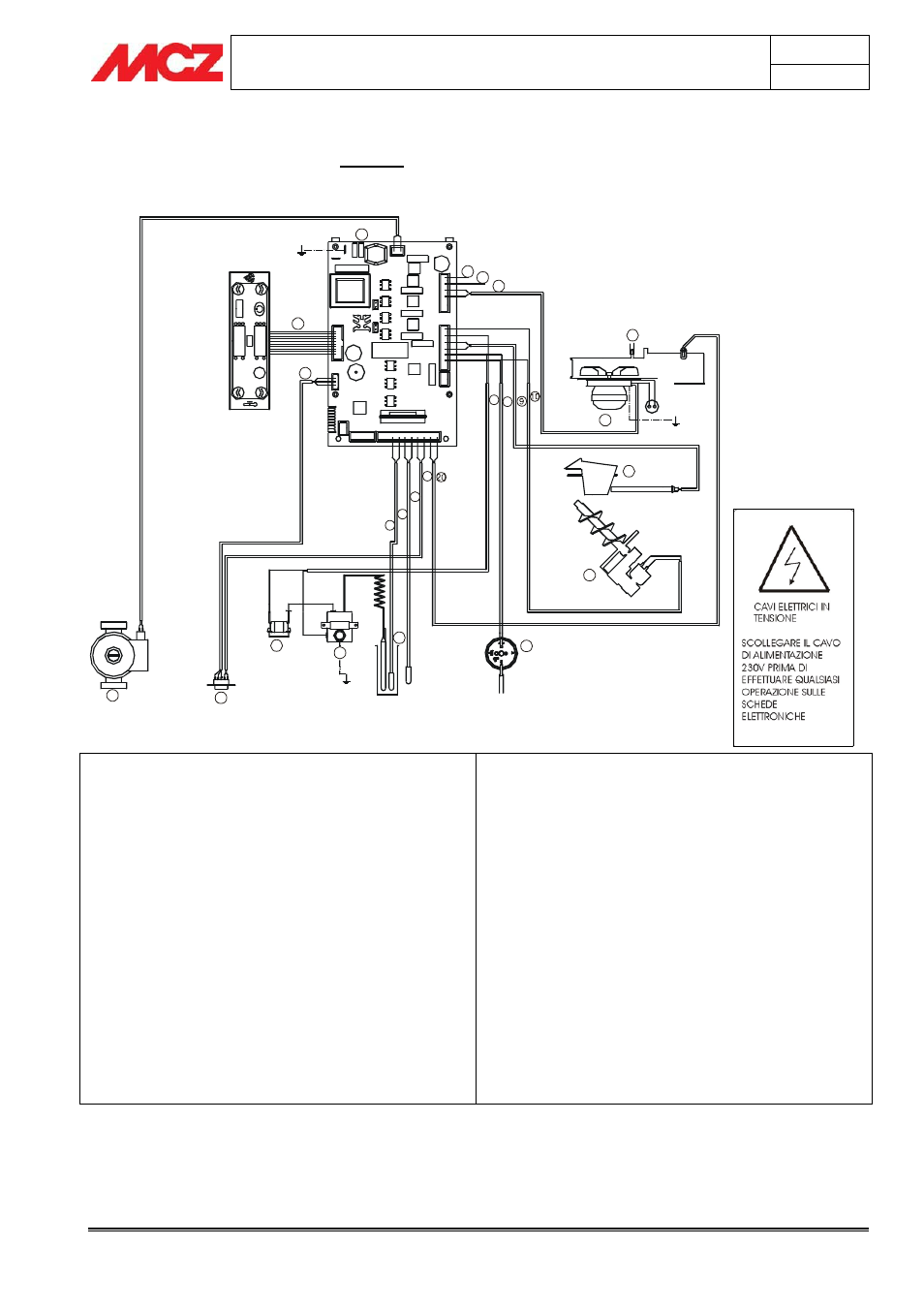

7.3. SCHEMA ELETTRICO ATHOS Hydro senza KIT ACQUA SANITARIA
1
2
3
4
5
6
7 8
11
12
9
14
8
17
16
18
19
21
15
22
23 13
1. CONSOLE
2. PROGRAMMAZIONE
3. SCHEDA MADRE
4. NEUTRO
5. 230V CA
6. FASE
7. SICUREZZA A RIARMO PELLET
8. PRESSOSTATO
9. CANDELETTA
10. COCLEA
11. SONDA FUMI
12. VENTILATORE FUMI
13. POMPA
14. MOTORIDUTTORE
15. SONDE TEMPERATURA
16. SONDA H2O
17. SONDA AMBIENTE
18. TERMOSTATO ESTERNO
19. BLU -
20. SONDA FUMI ROSSO +
21. TERMOSTATO A BULBO
22. KLIXON
23. CONNETTORE SERIALE
