STUFE A PELLET
Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
31
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3.5.3.

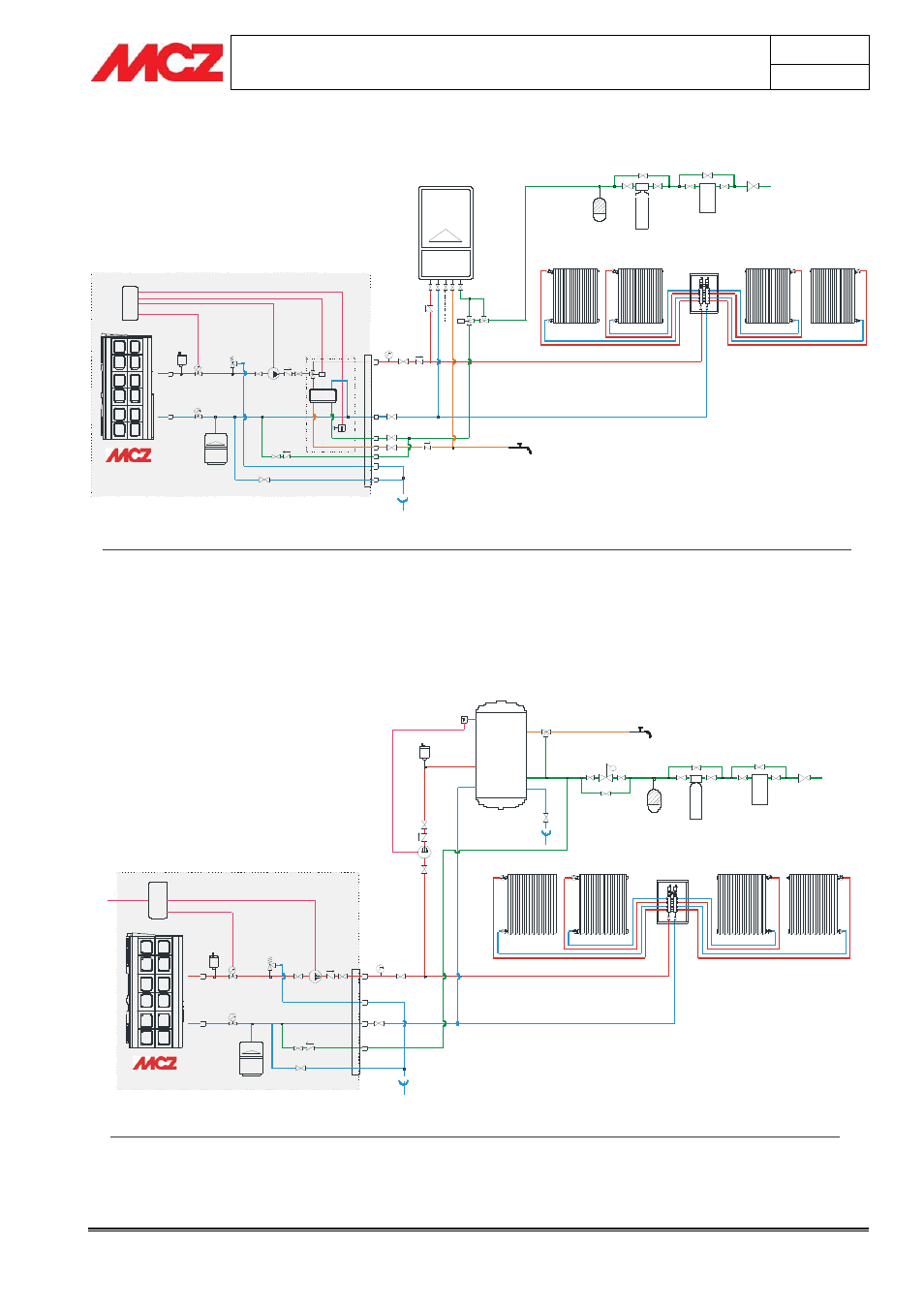

Schema installazione abbinato a caldaia esterna (POLAR-NOVA-ATHOS
POWER)
CONFIGURAZIONE: POLAR / NOVA / ATHOS POWER CON KIT SANITARIO IN PARALLELO CON CALDAIA A GAS
SCHEMA IMPIANTO
RISCALDAMENTO MEDIANTE RADIATORI O PRODUZIONE DI ACQUA CALDA SANITARIA
A VASO CHIUSO PER
R
230V 50HZ
MANDATA IMPIANTO
RITORNO IMPIANTO
INGRESSO ACQUA
SANITARIA FREDDA
USCITA ACQUA SANITARIA CALDA
SE
S
VS
P
VE
V
VD
T
VV
V
SC
VD
V
T
PRESTAZIONI:
RISCALDAMENTO CON STUFA
RISCALDAMENTO CON CALDAIA
PRODUZIONE DI ACQUA SANITARIA CON STUFA
PRODUZIONE DI ACQUA SANITARIA CON CALDAIA
SCARICO SICUREZZA PRESSIONE
REINTEGRO IMPIANTO
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
V
SE
Scheda elettronica
S
Sfiato automatico
M
Manometro
VS
Valvola di sfiato 3 bar
V
Valvola
P
Pompa
VD
Valvola unidireziona le
T
Misurazione temperatura caldaia
VE
Vaso espansione 1,5 bar da 6 lt.
VV
Valvola a 3 vie motorizzata
SC
Scambiatore a piastre
F
Flussostato
C
Caldaia a gas metano
B
Bollitore
BA
Bollitore ad accumolo
RA
Radiatori
PR
Pannelli radianti
PS
Pannelli sola ri
A
Ammortizzatore colpi d’ariete
RP
Valvola ridruttrice di pressione
Vsc
Valvola scarico impianto/ca ldaia
Flt
Filtro impianto
Add
Addolcitore
LEGENDA:
Componenti in dotazione nella stufa
M
3.5.4. Schema installazione riscaldamento abbinato a un bollitore (POLAR-
NOVA-ATHOS-ATHOS POWER)
CONFIGURAZIONE: POLAR / NOVA / ATHOS / ATHOS POWER SENZA KIT SANITARIO ABBINATA AD UN BOLLITORE
SCHEMA IMPIANTO
RISCALDAMENTO MEDIANTE RADIATORI O PRODUZIONE DI ACQUA CALDA SANITARIA.
A VASO CHIUSO PER
R
230V 50HZ
MANDATA IMPIANTO
RITORNO IMPIANTO
INGRESSO ACQUA
SANITARIA FREDDA
USCITA ACQUA SANITARIA CALDA
SCARICO SICUREZZA
PRESSIONE
REINTEGRO IMPIANTO
SE
S
VS
P
VE
V
VD
T
VD
V
Vsc
B
PRESTAZIONI:
RISCALDAMENTO CON STUFA
PRODUZIONE DI ACQUA SANITARIA CON BOLLITORE
T
RA
RA
RA
RA
Flt
Add
A
RP
V
V
S E
S ch ed a el ett ron ica
S
S fiato aut omat ico
M
Manometro
V S
V alv ol a di sf iat o 3 bar
V
V alv ol a
P
P ompa
VD
Val vol a unidirezi onale
T
M isurazi one tem perat ura c ald ai a
VE
Vas o esp ansi one 1,5 bar da 6 lt.
VV
Val vol a a 3 v ie m ot oriz zat a
SC
Sc ambiato re a piast re
F
Fl uss ost ato
C
C al dai a a gas m etano
B
B ol li t ore
B A
B ol li t ore ad ac cumol o
RA
Radiato ri
PR
Pan nelli radi ant i
PS
Pan nelli s ol ari
A
Am m ortiz zato re col pi d ’ari ete
RP
Val vo la ridrut tri ce di press ion e
Vs c
Val vo la sc ari co impiant o/caldaia
Flt
Filt ro i mpiant o
Add
Ad dolci to re
LEGENDA:
M
