3.3. MONTAGGIO DEL RIVESTIMENTO IN
CERAMICA PER POLAR E NOVA
3.3.1. Montaggio del pannello superiore
Togliere i due dadi premontati nella parte superiore del telaio. Prendere
il pannello superiore, aprire la cerniera e montarla usufruendo delle due
viti saldate al telaio, lasciate precedentemente libere dai dadi.
Controllare l’allineamento del pannello e serrare i dadi
Figura 3
3.3.2. Montaggio del pannello inferiore
Togliere i due dadi premontati nella parte inferiore del telaio a lato della
porta vano cenere. Prendere il pannello inferiore, aprire la cerniera e
montarla usufruendo delle due viti saldate al telaio, lasciate
precedentemente libere dai dadi. Controllare l’allineamento del pannello
e serrare i dadi.
Figura 4
3.3.3. Montaggio delle piastrelle laterali
IL MONTAGGIO DELLE PIASTRELLE DEVE INIZIARE
SEMPRE PARTENDO DAL BASSO.
1. Ruotare la vite K in modo da portare l’asta H a contatto con la
struttura. Figura 5 - fase 1
2. Inserire la piastrella prima dalla parte dell’asta H e
successivamente infilare la parte opposta nell’apposita sede
ricavata negli agganci fissi G.
Figura 6 - fase 1
3. Ruotare la piastrella verso l’esterno della stufa in modo che il
bordo anteriore rimasto libero vada ad appoggiare sul
montante.
Figura 6 - fase 2
4. Ripetere i punti 1-2-3 per tutte le piastrelle del fianco. Figura 6
- fase 3
5. Ruotare la vite K in modo che l’asta H collegata spinga le
piastrelle verso il montante. Servendosi di una ulteriore chiave,
serrare il dado L per bloccare permanentemente il sistema.
Figura 6 - fase 4
6. Ripetere le operazioni descritte sull’altro fianco.
Fase 1 Fase 2 Fase 3 Fase 4
H
G
Legenda Figura 5 e 6
G - Agganci fissi posteriori
H - Asta di bloccaggio anteriore
L - Dato di bloccaggio
K - Vite di bloccaggio

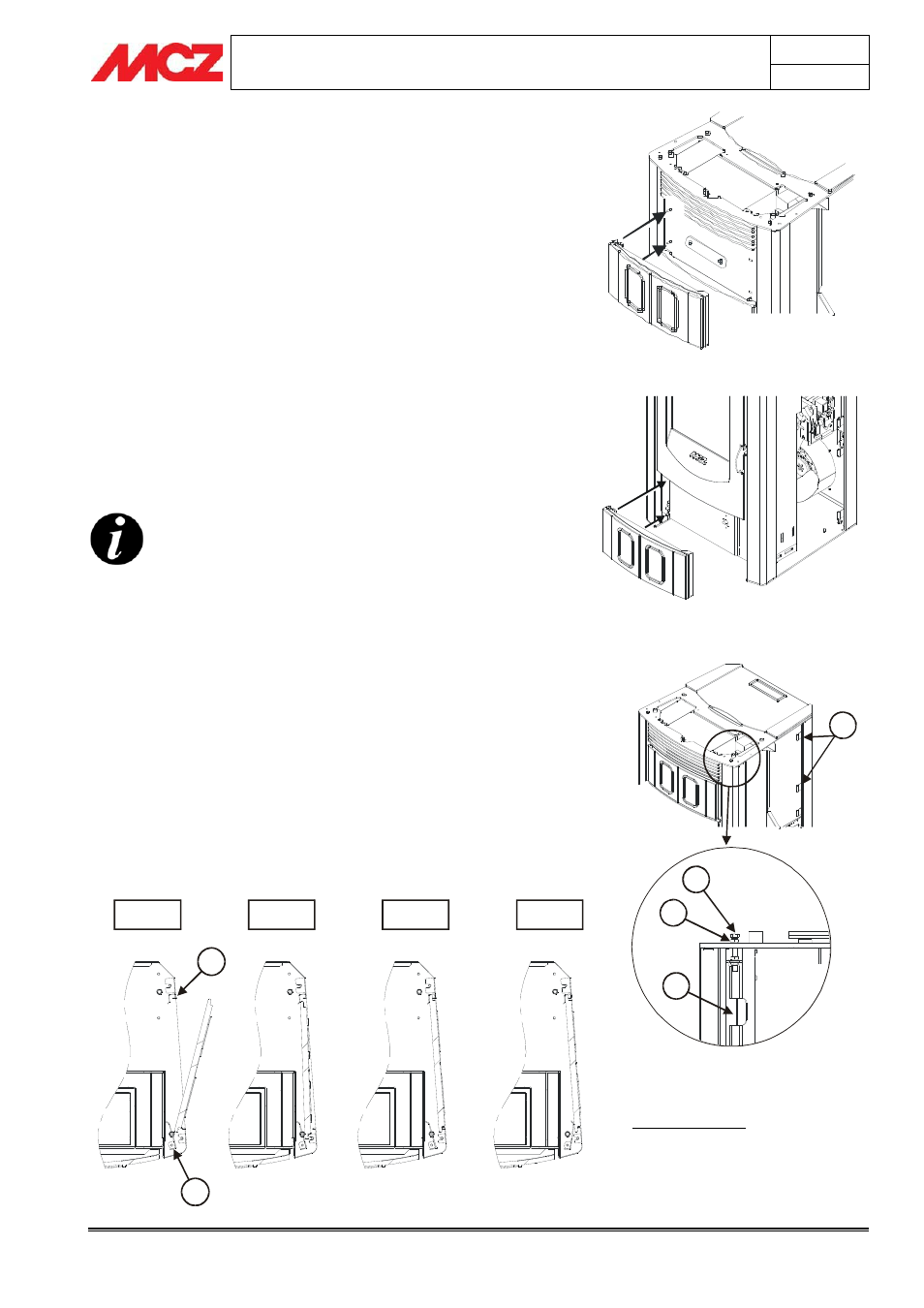

Figura 3 – Montaggio pannello frontale superiore
Figura 4 – Montaggio pannello frontale inferiore
Figura 5 – Vista di fianco del sistema di
fissaggio ceramiche laterali
Figura 6 – Vista dall’alto del sistema di
fissaggio ceramiche laterali
