4.10.2.1. Termostato interno - Posizione della sonda ambiente interna
Solo a posa ultimata, si raccomanda di verificare che la sonda
ambiente sia estratta dalla sua sede e lontana dalla struttura
calda della stufa, per evitare che rilevi temperature errate.
La sonda è posta nella parte posteriore della stufa.
Quando si utilizza il termostato interno, si consiglia sempre di impostare
una temperatura leggermente più alta di qualche grado (Es: 22°C se si
desiderano 20°C in ambiente) perché la sonda risente comunque
dell’influsso del corpo caldo della stufa.
4.10.2.2. Funzionamento mediante termostato esterno
TERMOSTATO ESTERNO (non compreso con la stufa e a carico
dell’utente)
La stufa può essere comandata in temperatura anche da un termostato
ambiente esterno. Esso se viene collocato in una posizione mediana
rispetto al locale di installazione e garantisce una maggiore
corrispondenza tra la temperatura di riscaldamento richiesta alla stufa e
quella effettivamente fornita dalla medesima.
4.10.2.3. Collegamento del termostato esterno
Collegare i due fili del cavo che proviene dal termostato collocato a
parete al morsetto del connettore MCZ.
Inserire il connettore nell’apposita presa situata sul retro della stufa.
Figura 5.
Una volta collegato il termostato è necessario
disabilitare il termostato interno che equipaggia la
stufa.
Per fare questo agire come segue:
x
Premere il pulsante
o
e subito dopo il pulsante
p
del pannello
comandi. Sul display del pannello comandi appare la scritta
UT01/OFF
x Premere il pulsante
p
ripetutamente sino a quando sul display del
pannello compare “ UT16”; sul display del pannello compare UT16
x Premere il pulsante
q
e tenerlo premuto e premendo il pulsante
p
portarsi alla voce “UT20”; sul display compare la scritta
UT20/OFF
x Mediante i pulsanti
n
o
o
impostare tale parametro in “ON”
oppure “OFF”. Se viene settato in “ON”, si abilita il termostato
interno, viceversa se si imposta il parametro in “OFF”, si abilita il
termostato esterno e si disabilita quello interno.
x Pertanto, dovendo abilitare il termostato esterno, è necessario
portare il parametro “UT20” in “OFF”
Per uscire dal menu premere il pulsante
r
o attendere 60 secondi
4.10.3. Impostazione della modalità ECO-STOP
Il termostato gestisce il funzionamento della stufa spegnendola al
raggiungimento della temperatura impostata e
successivamente riaccendendola qualora vi siano le condizioni
necessarie.
E’ possibile attivare o disattivare tale funzionalità o scegliere a che
intervalli di tempo la stufa deve spegnersi.

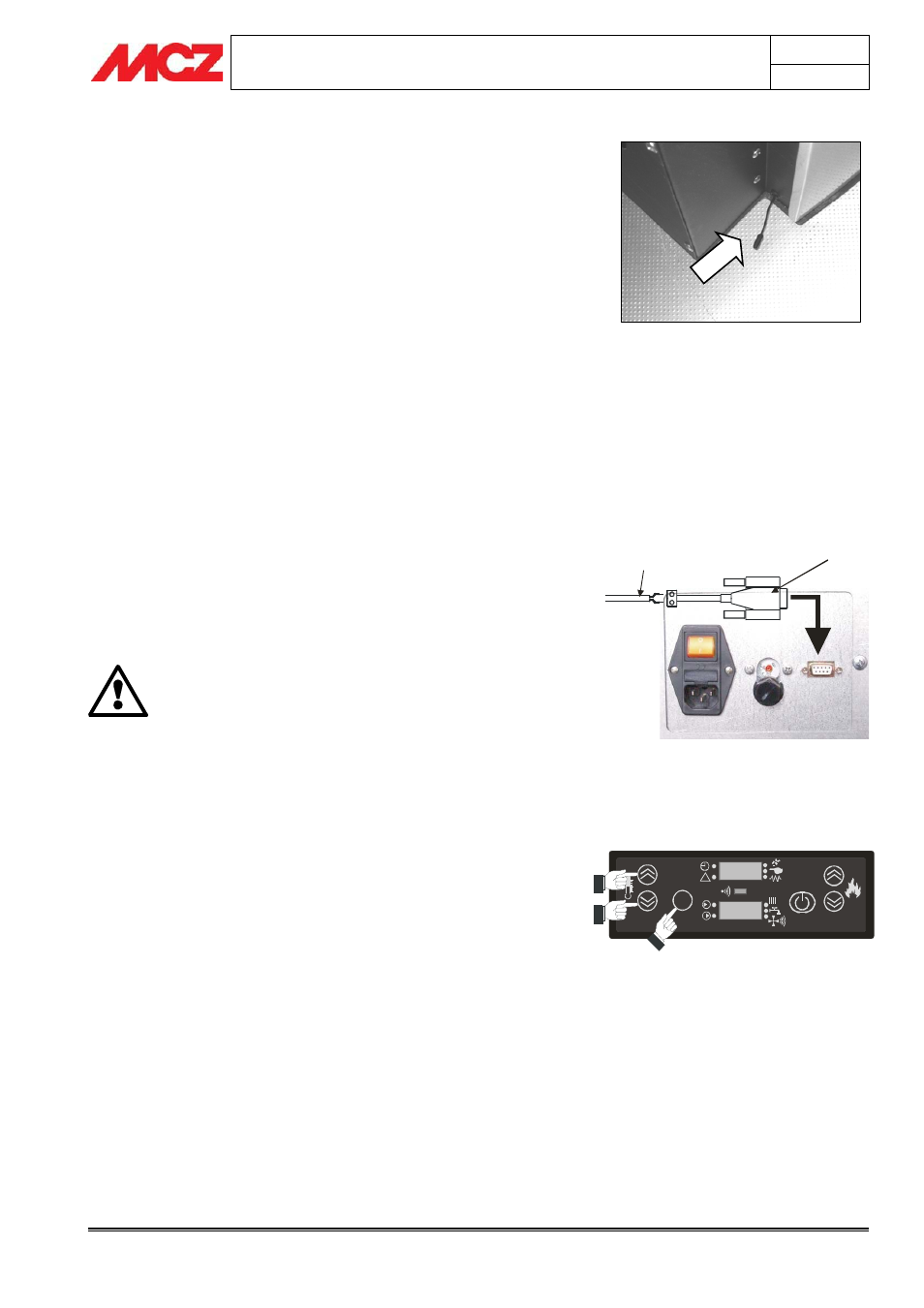

Figura 5 - Collegamento del connettore seriale del
termostato esterno nell’apposito spinotto posto nel
retro della stufa
Cablaggio da
termostato esterno
Connettore
seriale MCZ
SET
TUR BO
1
2
6 4
3
5
!
Ut 20
OFF
Abilitazione del termostato esterno e conseguente
disabilitazione del termostato interno
Sonda ambiente interna
