STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 32
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

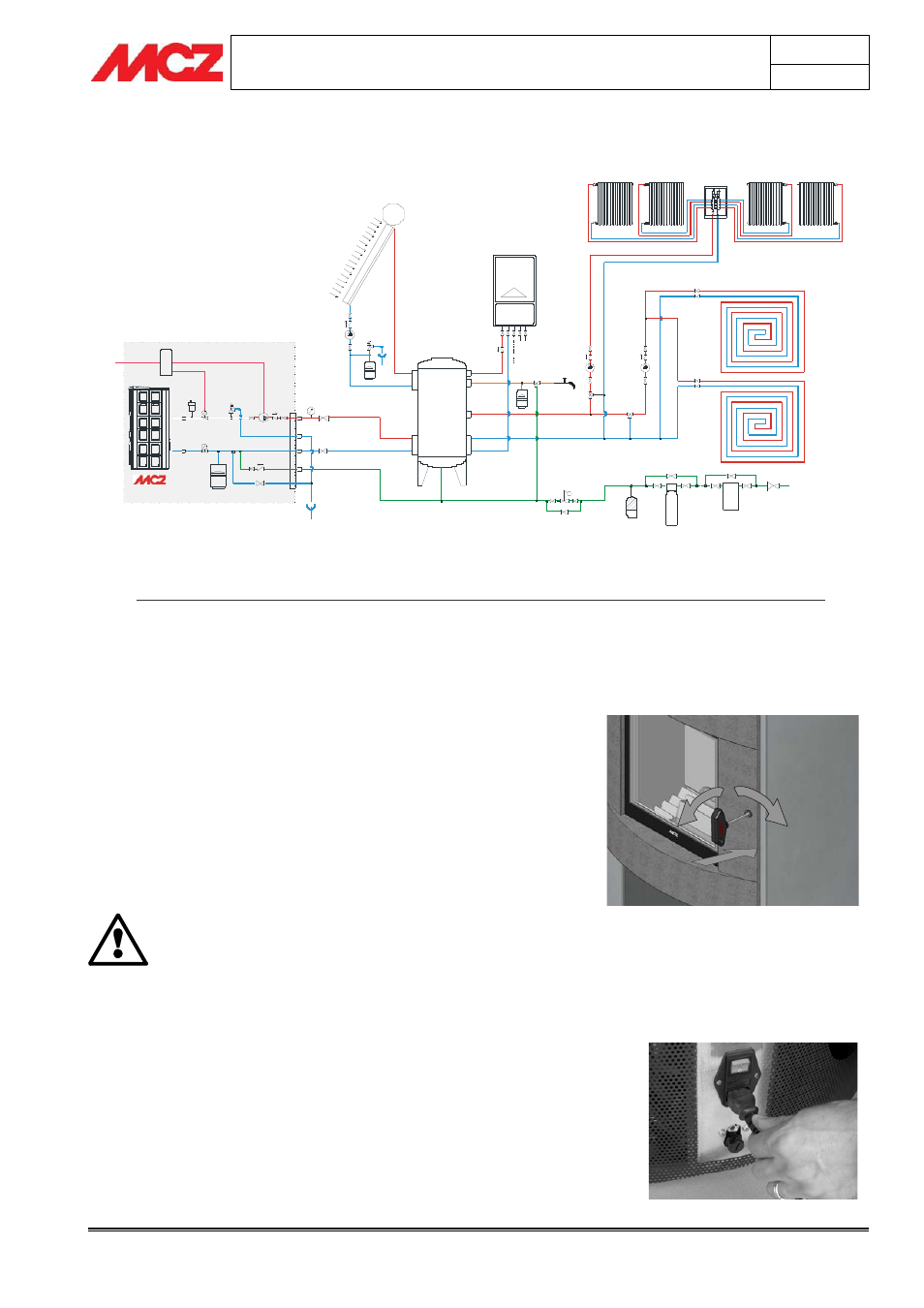

3.5.5. Schema installazione abbinato ad un accumulo (POLAR-NOVA- ATHOS -
ATHOS POWER)
CONFIGURAZIONE: POLAR / NOVA / ATHOS / ATHOS POWER SENZA KIT SANITARIO ABBINATA AD UN IMPIANTO AD ACCUMULO
SCHEMA IMPIANTO RISCALDAMENTO MEDIANTE RADIATORI O PANNELLI RADIANTI E PRODUZI ONE DI ACQUA
CALDA SANITARIA.
A VASO CHIUSO PER
R
USCITA ACQUA
SANITARIA CALDA
230V 50HZ
S VS P
VE
V
VD
VD
V T
T
V
SCARICO SICUREZZA
PRESSIONE
REINTEGRO IMPIANTO
MANDATA IMPIANTO
RITORNO IMPIANTO
C
PS
BA
PR
PR
INGRESSO ACQUA
SANITARIA FREDDA
PRESTAZIONI:
RISCALDAMENTO CON IMPIANTO AD ACCUMULO
PRODUZIONE DI ACQUA SANITARIA CON
IMPIANTO AD ACCUMULO
SE
RA RA RA RA
Vsc
Flt
Add
A
RP
V
V
SE Scheda elett ronica
S Sfiat o autom atico
M Manometro
VS Valv ola di sf iato 3 bar
V Valv ola
P Pompa
VD Valv ola uni direzi onale
T M isurazione t emperatura c aldaia
VE Vaso espansi on e 1, 5 bar da 6 l t.
VV Valv ola a 3 vie motorizz at a
SC Scambiat ore a piastre
F Flus sostato
C Caldai a a gas metano
B Bolli tore
BA Bolli tore ad accumolo
RA Radiatori
PR Pannell i radiant i
PS Pannell i s olari
A Ammorti zzatore colpi d’ ariete
RP Valv ola ridrutt rice di pressi on e
Vsc Valv ola sc arico i mpiant o/c al daia
Flt Fil tro i mpianto
Add Addolcitore
LEGENDA:
Componenti in dotazione nella stufa
M
CON CALDAIA E PANNELLI SOLARI
3.6. APERTURA/CHIUSURA PORTA STUFA ATHOS
La stufa Athos ha in dotazione una chiave a brugola per
l’apertura/chiusura della porta; è sufficiente inserire la chiave,
esercitare in continuo una leggera pressione verso la porta, ruotare
l’impugnatura (in senso antiorario per l’apertura e orario per la
chiusura).
La porta si considera chiusa quando la chiave non gira più. E’ normale
che l’operazione richieda diverse rotazioni da 180° della chiave.
ATTENZIONE!
Per un corretto funzionamento della stufa la porta va
chiusa bene. Girare in senso orario la chiave fino a
che essa oppone una resistenza significativa alla
rotazione.
3.7. COLLEGAMENTO ELETTRICO
Collegare il cavo di alimentazione prima sul retro della stufa e poi ad
una presa elettrica a parete.
Figura 9. L’interruttore generale posto sul
retro va azionato solo per accendere la stufa; in caso contrario è
consigliabile tenerlo spento.
Nel periodo di inutilizzo della stufa è consigliabile togliere il
cavo di collegamento dalla stufa.
Figura 9 – Cavo alimentazione stufa
Apertura/chiusura porta Athos
