STUFE A PELLET
Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
30
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

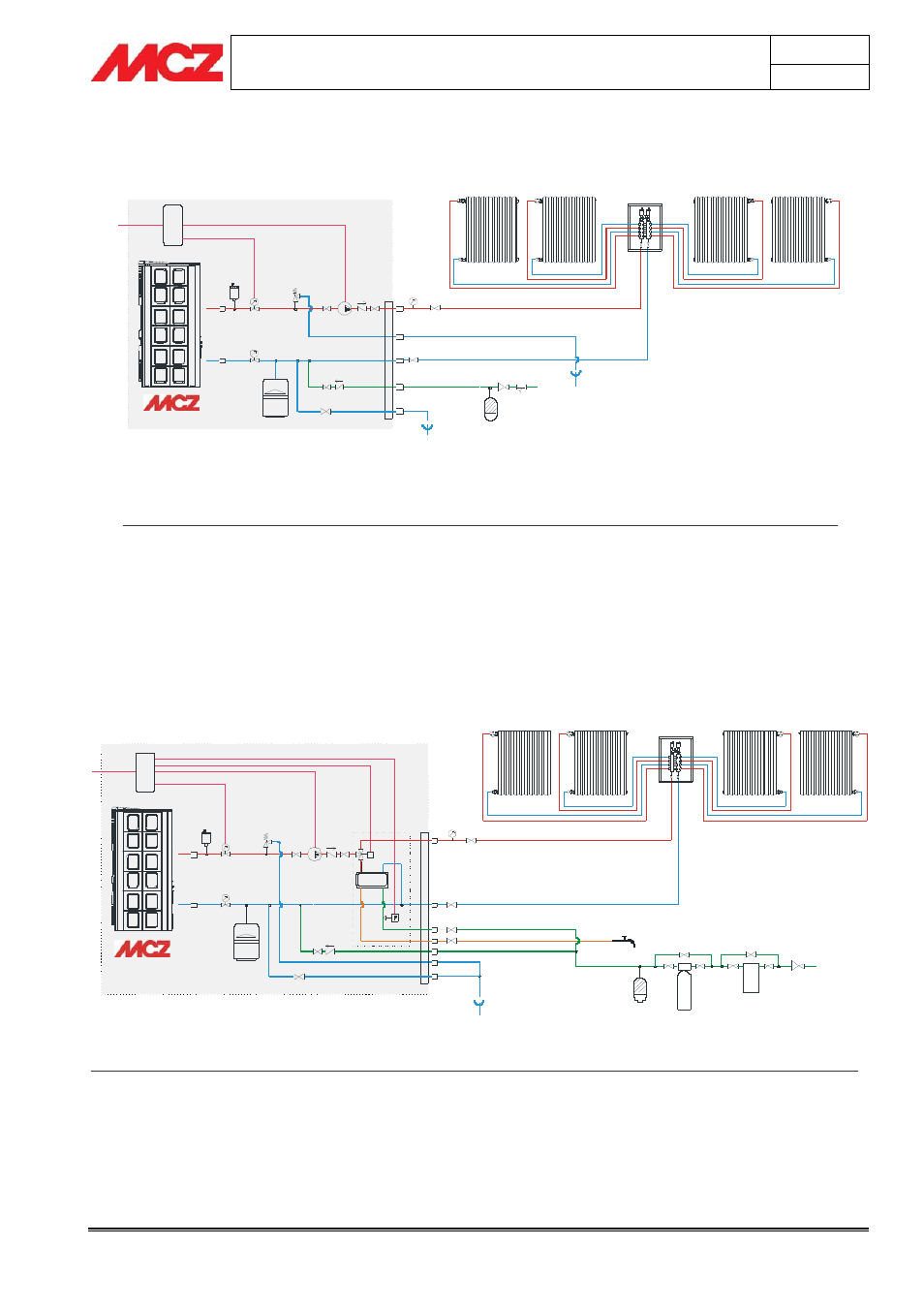

3.5.1.
Schema installazione riscaldamento senza kit acqua sanitaria (POLAR-
NOVA-ATHOS POWER)
S
T
VS
P
VE
V
V
VD
VD
Vsc
V
T
SE
230V 50HZ
MANDATA IMPIANTO
SCARICO SICUREZZA PRESSIONE
RITORNO IMPIANTO
REINTEGRO IMPIANTO
CONFIGURAZIONE: POLAR / NOVA / ATHOS POWER SENZA KIT SANITARIO
SCHEMA I MPIANTO
DI SOLO RISCALDAMENTO MEDIANTE RADI ATORI
A VASO CHIUSO
PRESTAZIONI:
RISCALDAMENTO CON STUFA
RA
RA
RA
RA
RP
Flt
A
V
V
Componenti in dotazione nella stufa
SE
Sc heda el ett ron ica
S
Sf iat o automatic o
M
Manometro
VS
Val vola di sf iat o 3 bar
V
Val vola
P
Pom pa
VD
Val vola unid irezi onale
T
M is uraz ion e tem perat ura cald aia
VE
Vaso espansion e 1,5 b ar da 6 lt.
VV
Val vola a 3 v ie mot orizz ata
SC
Scambi ator e a piast re
F
Flusso stat o
C
Caldaia a gas met an o
B
Bolli tore
B A
Bolli tore ad ac cumolo
R A
Radi at ori
PR
Pannelli radi anti
PS
Pannelli s ol ari
A
Am morti zz at ore colpi d’ ariet e
R P
Valvola ridrutt rice di pressi one
V sc
Valvola s caric o im pi ant o/cald ai a
Fl t
Filt ro i mpianto
A dd
Ad dolcitore
LEGENDA:
M
3.5.2. Schema installazione riscaldamento con kit acqua sanitaria (POLAR-
NOVA-ATHOS POWER)
CONFIGURAZIONE: POLAR / NOVA / ATHOS POWER CON KIT SANITARIO
SCH EMA IMPIANTO
RISCALDAMENTO MEDIANTE RADIATORI O PRODUZIONE D I ACQUA CALDA SA NITARIA
A VASO CHIUSO PER
230V 50HZ
MANDATA IMPIANTO
SCARICO SICUREZZA PRESSIONE
RITORNO IMPIANTO
REINTEGRO IMPIANTO
SE
S
T
VS
P
VE
V
V
VD
VD
V
T
SC
VV
R
INGRESSO ACQUA SANITARIA FREDDA
USCITA ACQUA SANITARIA CALDA
PRESTAZIONI:
RISCALDAMENTO CON STUFA
PRODUZIONE DI ACQUA SANITARIA CON STUFA
RA
RA
RA
RA
Vsc
Flt
Add
A
RP
V
V
V
SE
Scheda elettronica
S
Sfiato automatico
M
Manometro
VS
Valvola di sfiato 3 bar
V
Valvola
P
Pompa
VD
Valvola unidirezionale
T
Misurazione temperatura caldaia
VE
Vaso espansione 1,5 bar da 6 lt.
VV
Valvola a 3 vie motorizzata
SC
Scambiatore a piastre
F
Flussostato
C
Caldaia a gas metano
B
Bollitore
BA
Bollitore ad accumolo
RA
Radiatori
PR
Panne lli radianti
PS
Panne lli solari
A
Ammortizzatore colpi d’ariete
RP
Valvola ridruttrice di pressione
Vsc
Valvola scarico impianto/caldaia
Flt
Filtro impia nto
Add
Addolcitore
LEGENDA:
Componenti in dotazione nella stufa
M
