5.4.4 Avvio del generatore con un contatto
Il Sunny Island 3324/4248 può avviare automaticamente dei generatori che si
possono avviare o arrestare con un singolo contatto. Questo compito è assolto dal
relè di comando del generatore integrato nel Sunny Island 3324/4248 (relè
GenRequest). Il generatore in grado di avviarsi automaticamente (con un contatto)
viene allacciato direttamente ai morsetti di collegamento „G_Req“ del Sunny Island
3324/4248. Le impostazioni dei parametri e altre possibilità di mettere in funzione
i generatori sono illustrate nei capitoli 8.5 „Funzionamento con generatore”
(pagina 72) e 10.2 „Sistema ad isola FV con generatore” (pagina 88).

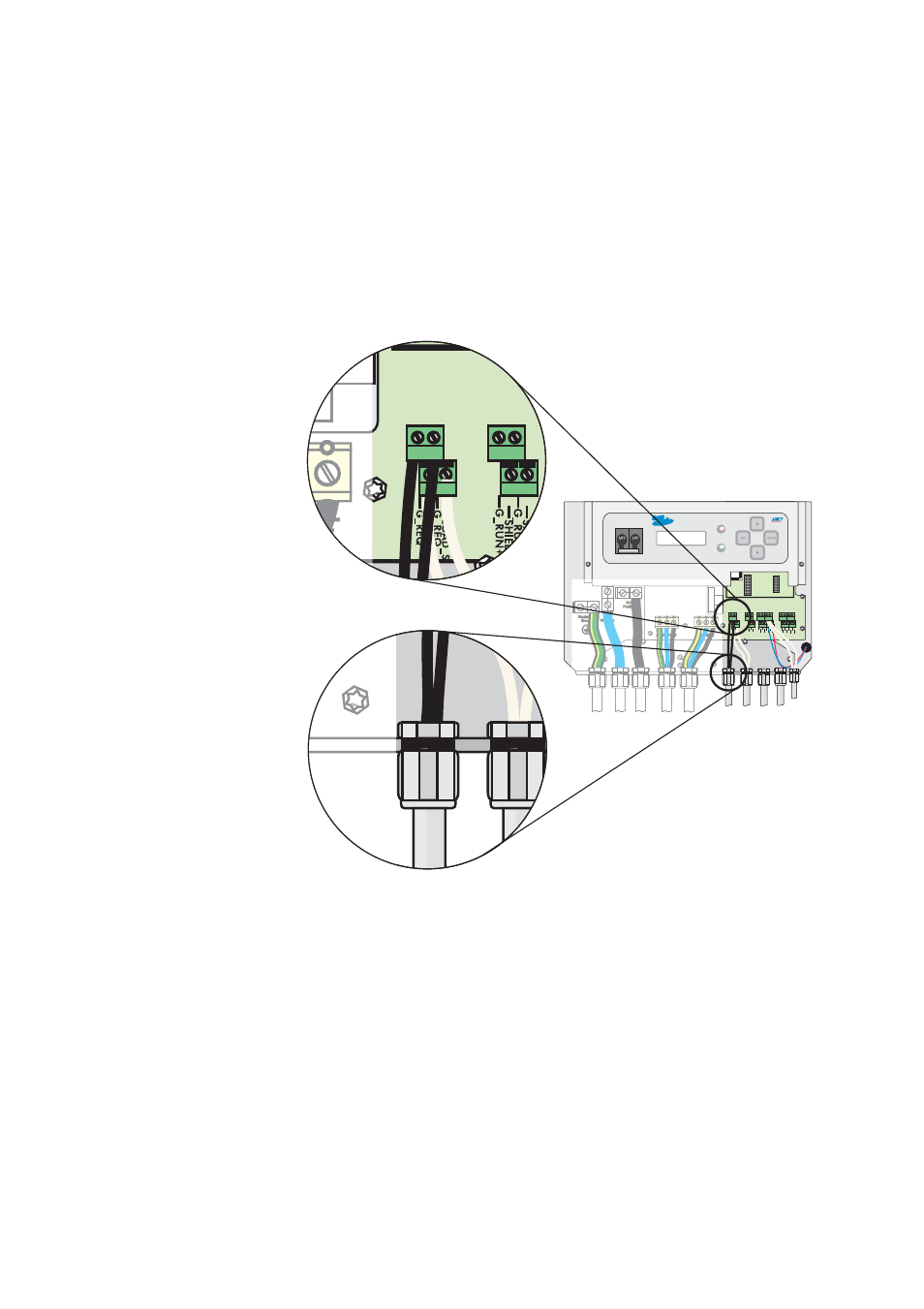

1. Montate un raccordo a vite per cavo con filettatura metrica M20 (compreso
nella fornitura) su uno dei condotti "Allacciamenti aggiuntivi" (vedi figura
Pagina 29).
- Rimuovete il tappo cieco dal condotto della scatola prescelto.
- Inserite il raccordo a vite per cavo con la filettatura nell'apertura della
scatola.
- Avvitate il dado autobloccante idoneo M20 all'interno della scatola sulla
filettatura del raccordo a vite per cavo.
2. Rimuovete l'isolamento di protezione dei fili e inserite una guaina del terminale
del filo su ciascuna delle estremità libere.
