SMA Technologie AG Montaggio
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 23

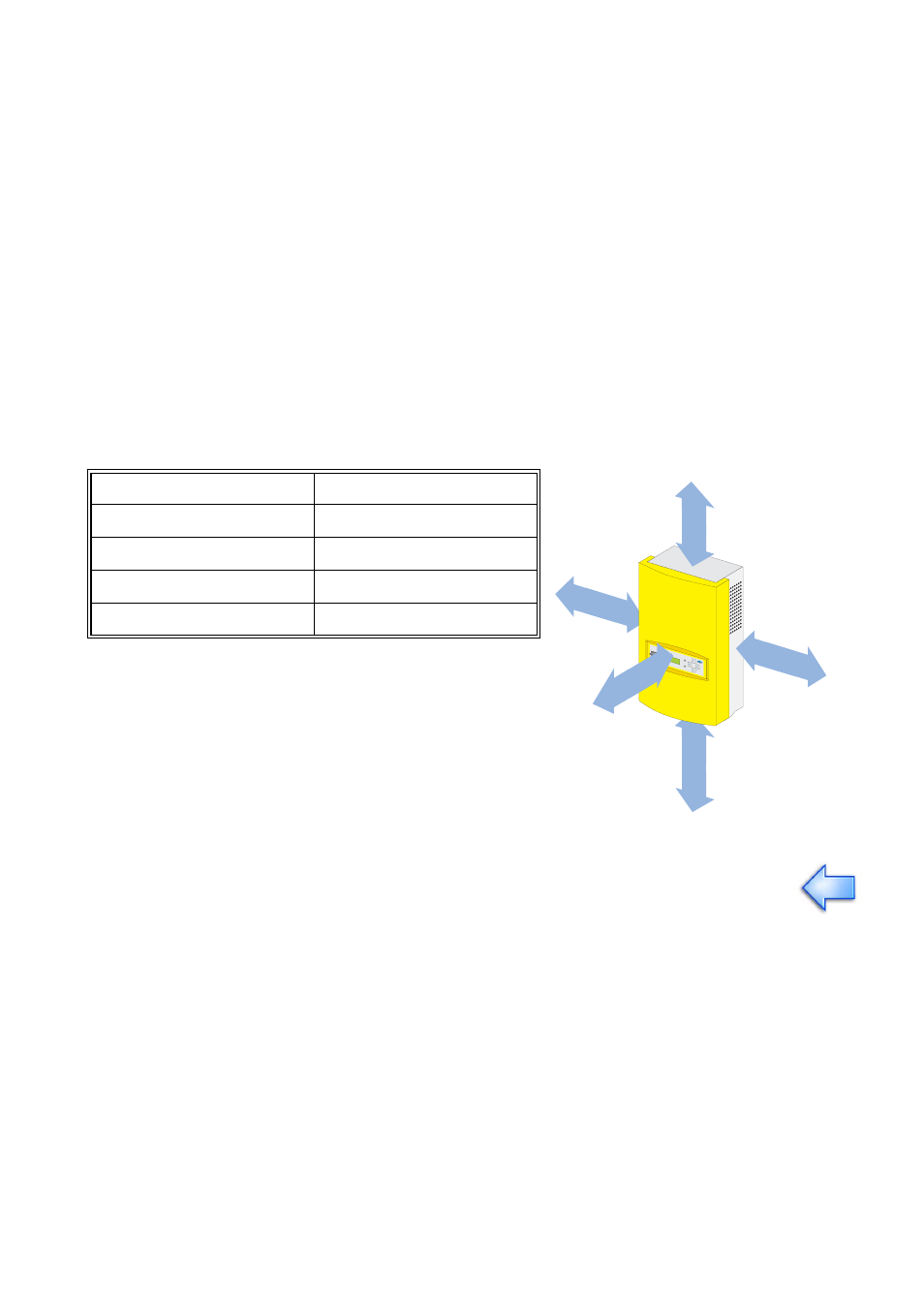

4.1.4 Distanze minime
L'aria penetra nel Sunny Island 3324/4248 attraverso la parte inferiore della
scatola, fluisce attraverso l'apparecchio e fuoriesce dalle griglie di aerazione laterali
al di sopra della scatola.
Per consentire un'aerazione sufficiente, nel montaggio dell'apparecchio, ai lati del
Sunny Island 3324/4248 occorre mantenere una distanza di almeno 20 cm e sul
lato superiore una distanza minima di almeno 10 cm.
Tutti i cavi vengono condotti verso l'esterno attraverso la parte inferiore della scatola.
Pertanto, qui occorre mantenere una distanza di almeno 30 cm.
Il comando e la lettura sono facilitati se il Sunny Island 3324/4248 viene montato in
modo tale che il display sia all'altezza degli occhi e sul davanti venga mantenuta una
distanza di almeno 50 cm. Tuttavia, una distanza minima di 10 cm è assolutamente
necessaria per montare il coperchio della scatola.
Distanze minime
Di lato 20 cm
Sopra 10 cm
Sotto 30 cm
Davanti 10 cm
Nel montaggio del Sunny Island 3324/4248 in ambienti stretti provvedere a
un'aerazione sufficiente. Durante il funzionamento l'apparecchio produce
calore che deve essere eliminato.
20 cm
30
cm
Island Sunny
10
cm
20 cm
10
cm
