5. Dopo che avrete installato tutti e tre i collegamenti, serrate il raccordo a vite per
cavo con la filettatura metrica.
5.3.3 Ingresso CA
La sottodistribuzione del generatore ovvero della rete pubblica viene collegata
all'ingresso CA (AC-Input) del Sunny Island 3324/4248. Per il cablaggio
dell'ingresso CA procedete nel seguente modo:
1. Montate un raccordo a vite per cavo con filettatura metrica M25 (compreso
nella fornitura) sul condotto "Ingresso CA" (vedi figura Pagina 29).
- Rimuovete il tappo cieco dal condotto.
- Inserite il raccordo a vite per cavo con filettatura metrica nell'apertura della
scatola.
- Avvitate il dado autobloccante all'interno della scatola sulla filettatura del
raccordo a vite per cavo.
2. Rimuovete l'isolamento di protezione dei tre fili e inserite una guaina del
terminale del filo su ciascuna delle estremità libere.
3. Introducete il conduttore tripolare attraverso il raccordo a vite per cavo con
filettatura metrica nella scatola del Sunny Island 3324/4248.

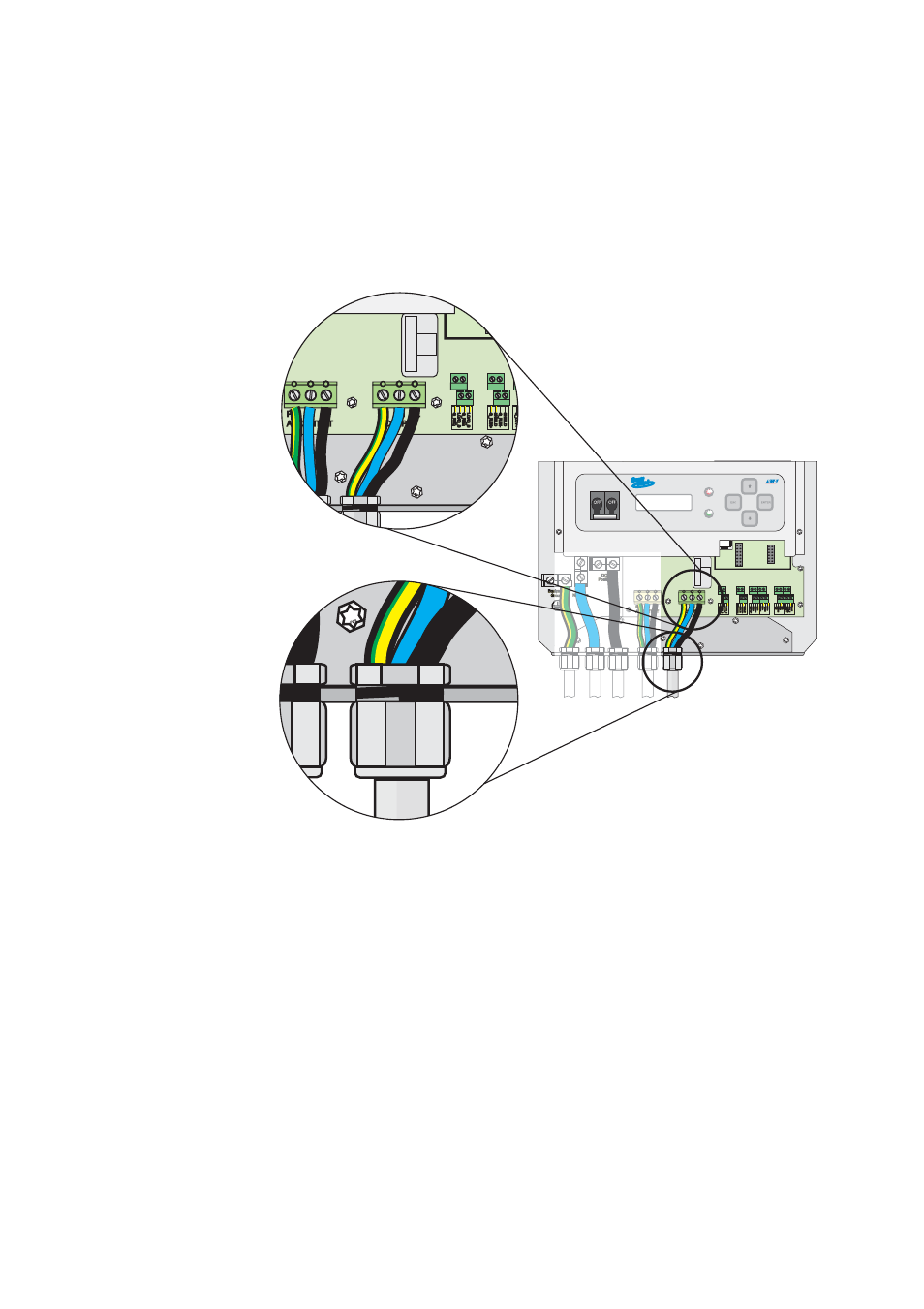

Fase 4.
Fasi
1. + 3., 5.
