SMA Technologie AG Interfaccia di comunicazione
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 123
10. Inserite l'interfaccia di comunicazione sulla scheda (F).
11. Aprite il Sunny Island 3324/4248 come descritto nel capitolo 6.2 „Chiusura
dell'apparecchio” (pagina 54).
15.2 Funzioni dei jumper

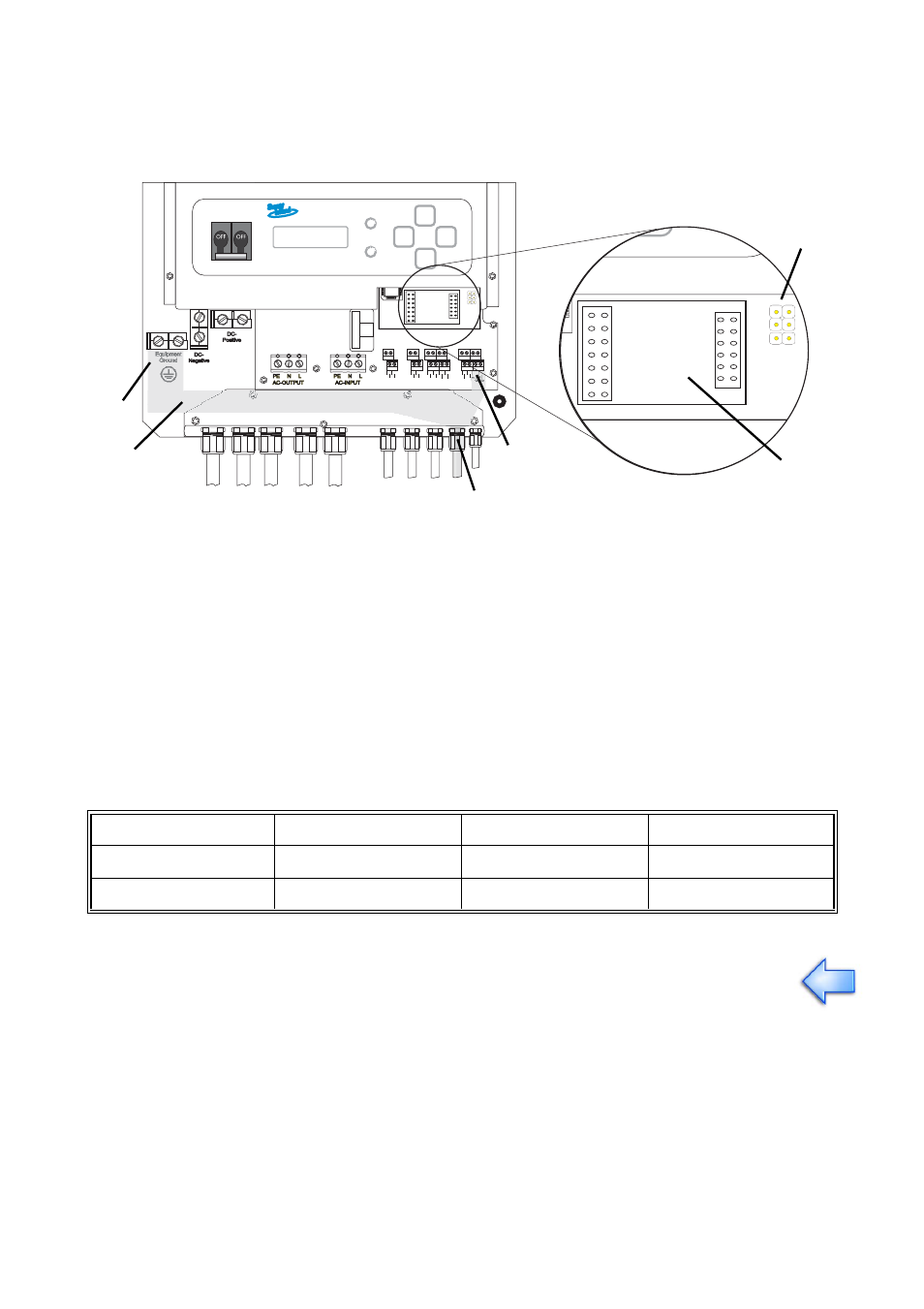

A Apertura sul fondo della scatola del Sunny Island 3324/4248
B Percorso cavo (superficie grigia)
C Collegamento PE
D Morsetti a vite per il collegamento della linea di comunicazione
E Ingresso jumper
F Ingresso interfacce
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminazione Polarizzazione 1 Polarizzazione 2
Per una descrizione dettagliata delle funzioni dei jumper consultate la
documentazione dell'apparecchio di comunicazione.
3
2
7
5 Shield C AN_L C_GND CA
N
_ H
FAN+ TB
A
T2
FAN- TB
A
T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD
G_R
UN-
SHIELD
G_R
UN+ LO
AD_S
G_REQ LO
AD_S
G_REQ
A
B
C
F
D
E
C
A
B
