Gestione delle batterie SMA Technologie AG
Pagina 106 SI3324/4248-14:SI2406 Istruzioni per l’installazione
4. Nel punto di intersezione delle due linee rette nel sistema di coordinate rilevate
ora lo stato delle batterie.
A tal fine, ecco quattro esempi:
Il Sunny Island 3324/4248 confronta costantemente i valori di tensione/corrente
attualmente misurati della batteria con le curve caratteristiche. Per ottenere un
cambiamento dello stato della batteria, per un determinato periodo i valori devono
risultare al di sotto della curva caratteristica. Se fluisce soltanto una piccola corrente
di scarica (< 0,5 A/100 Ah), il salto viene ritardato di 30 minuti. Con una corrente
di scarica da 0,5 A/100 Ah a 2 A/100 Ah, il ritardo è di soli sei minuti e con correnti
di scarica di > 2 A/100 Ah, i valori di tensione/corrente misurati devono trovarsi al
di sotto della curva caratteristica per due minuti.

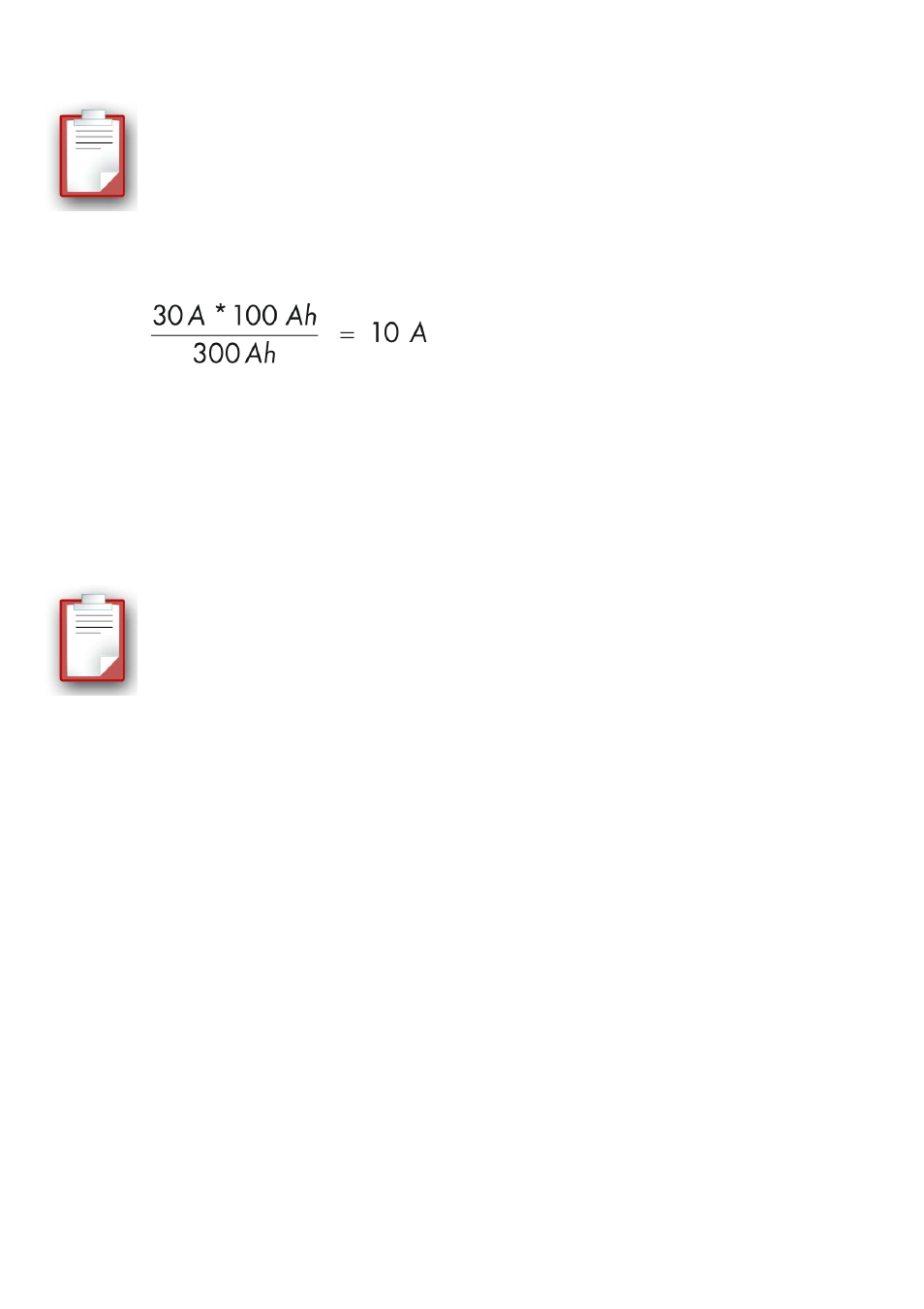

Corrente della batteria riferita a 100 Ah:
la vostra batteria ha una capacità di 300 Ah.
Il parametro „12-2 BatCurrent“ visualizza un valore di 30 A.
Per rilevare lo stato della batteria con l'ausilio del grafico (vedi in alto), occorre
riferire questa corrente della batteria (30 A) a 100 Ah.
La corrente della batteria mostra un valore di 10 A per 100 Ah.
1: Misurate 1,95 V, la corrente batteria è di 14 A/100 Ah: La vostra batteria
si trova nello stato „Normal“
2: Misurate 1,93 V, la corrente batteria è di 11,5 A/100 Ah: La vostra batteria
si trova nello stato „Warning“; è stato attivato il generatore; con ulteriore
scarica saranno disattivati dei carichi
3: Misurate 1,92 V, la corrente batteria è di 10 A/100 Ah: La vostra batteria
si trova nello stato „Low“; sono stati disattivati dei carichi; con ulteriore scarica
il Sunny Island 3324/4248 entrerà nel modo "Standby"
4: Misurate 1,90 V, la corrente della batteria è di 8 A/100 Ah: La vostra
batteria si trova nello stato „Critical“; il Sunny Island 3324/4248 è in
„Standby“
