4.2 Montaggio del Sunny Island 3324/4248
Qui di seguito il montaggio del Sunny Island 3324/4248 viene descritto
dettagliatamente. Attenersi alla sequenza consigliata:
1. Squadrette di fissaggio sulla parte inferiore della scatola (vedi capitolo 4.2.1
„Squadrette di fissaggio sul lato inferiore” (pagina 27))
2. Supporto da parete (vedi capitolo 4.2.2 „Supporto da parete” (pagina 28)).
4.2.1 Squadrette di fissaggio sul lato inferiore
La squadretta di fissaggio sul lato inferiore del Sunny Island 3324/4248 nella
fornitura è montata al contrario per evitare danni durante il trasporto. La squadretta
serve al fissaggio dell'apparecchio sul supporto da parete (vedi capitolo 4.2.2
„Supporto da parete” (pagina 28)).
Prima del montaggio dell'apparecchio occorre svitare questa squadretta di fissaggio,
girarla e reinserirla in modo che la flangia sia rivolta verso il basso se il Sunny Island
3324/4248 fosse appeso perpendicolarmente alla parete. Ora la squadretta può
essere avvitata di nuovo sul lato inferiore del Sunny Island 3324/4248, direttamente
sul lato dell'apparecchio rivolto verso il muro (vedi la seguente figura).

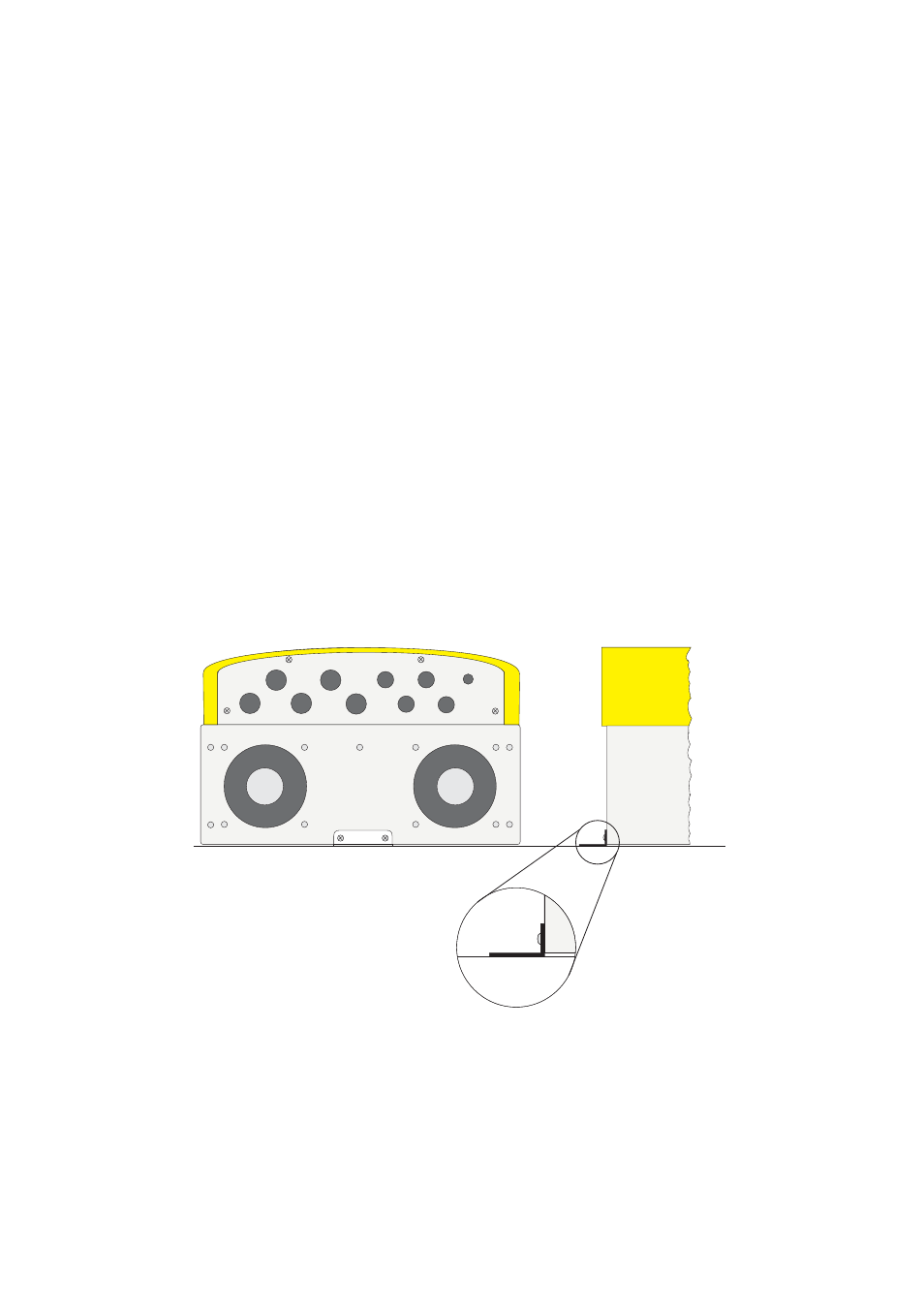

Veduta inferiore Veduta laterale
Parete
Squadretta di
fissaggio
montaggio flangia
in basso
