SMA Technologie AG Collegamento elettrico
Istruzioni per l’installazione SI3324/4248-14:SI2406 Pagina 29
5 Collegamento elettrico
Questo capitolo descrive il collegamento elettrico del Sunny Island 3324/4248 ai
componenti in dotazione della vostra rete ad isola.

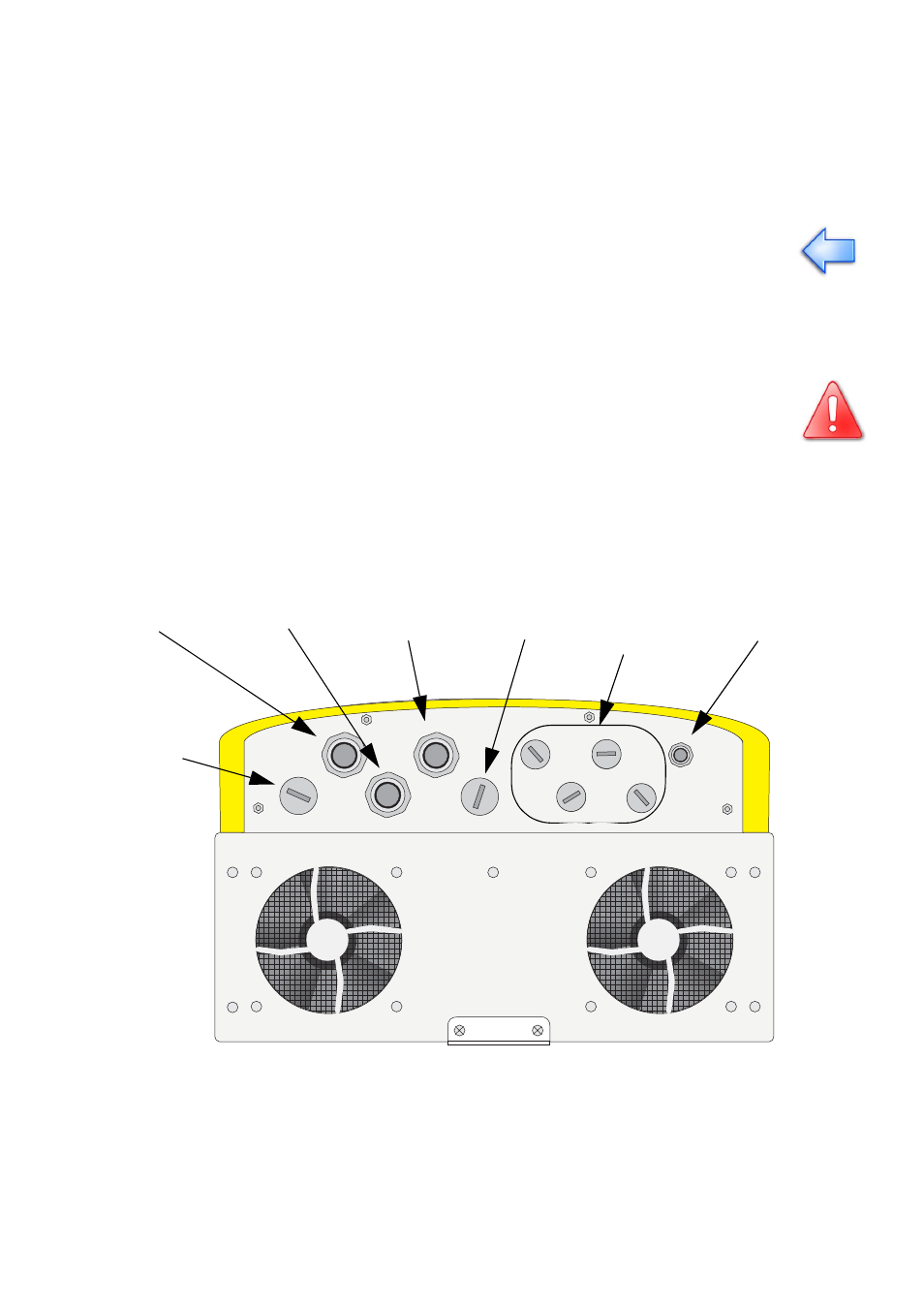

Tutti gli allacciamenti vengono eseguiti attraverso i condotti sul lato inferiore
dell'apparecchio (vedi la figura seguente) e collegati nel Sunny Island 3324/4248
con i rispettivi morsetti di collegamento.
Per la posa dei cavi secondo la norma nella scatola del Sunny Island 3324/4248
utilizzare i raccordi a vite per cavo in dotazione con filettatura metrica. Un raccordo
a vite per cavo con filettatura metrica garantisce un montaggio stagno alla polvere
e all'acqua della linea nella scatola e consente inoltre lo scarico della trazione della
L'installazione elettrica del Sunny Island 3324/4248 può essere eseguita solo
da personale qualificato. Prima di iniziare ad installare il Sunny Island 3324/
4248 tenete ben a mente le potenziali fonti di pericolo e procedete sempre
con la rispettiva cautela (vedi capitolo 3 „Avvertenze di sicurezza”
(pagina 17)).
Un allacciamento errato dei collegamenti può causare anomalie
nel funzionamento o danni all'apparecchio o nel sistema.
CC negativo CC positivo
Messa a terra
Sensore termico
batteria
Usci
ta CA
collegamenti
ulteriori (ad es.
comunicazione) In
gresso CA
