Collegamento elettrico SMA Technologie AG
Pagina 44 SI3324/4248-14:SI2406 Istruzioni per l’installazione
5.4.2 Sensore termico batteria
Il sensore termico batteria misura la temperatura della batteria collegata. Ciò è
necessario poiché la tensione di carica ottimale della batteria al piombo dipende
fortemente dalla temperatura. Per ulteriori informazioni consultare il capitolo 11.1
„Regolazione di carica” (pagina 100).

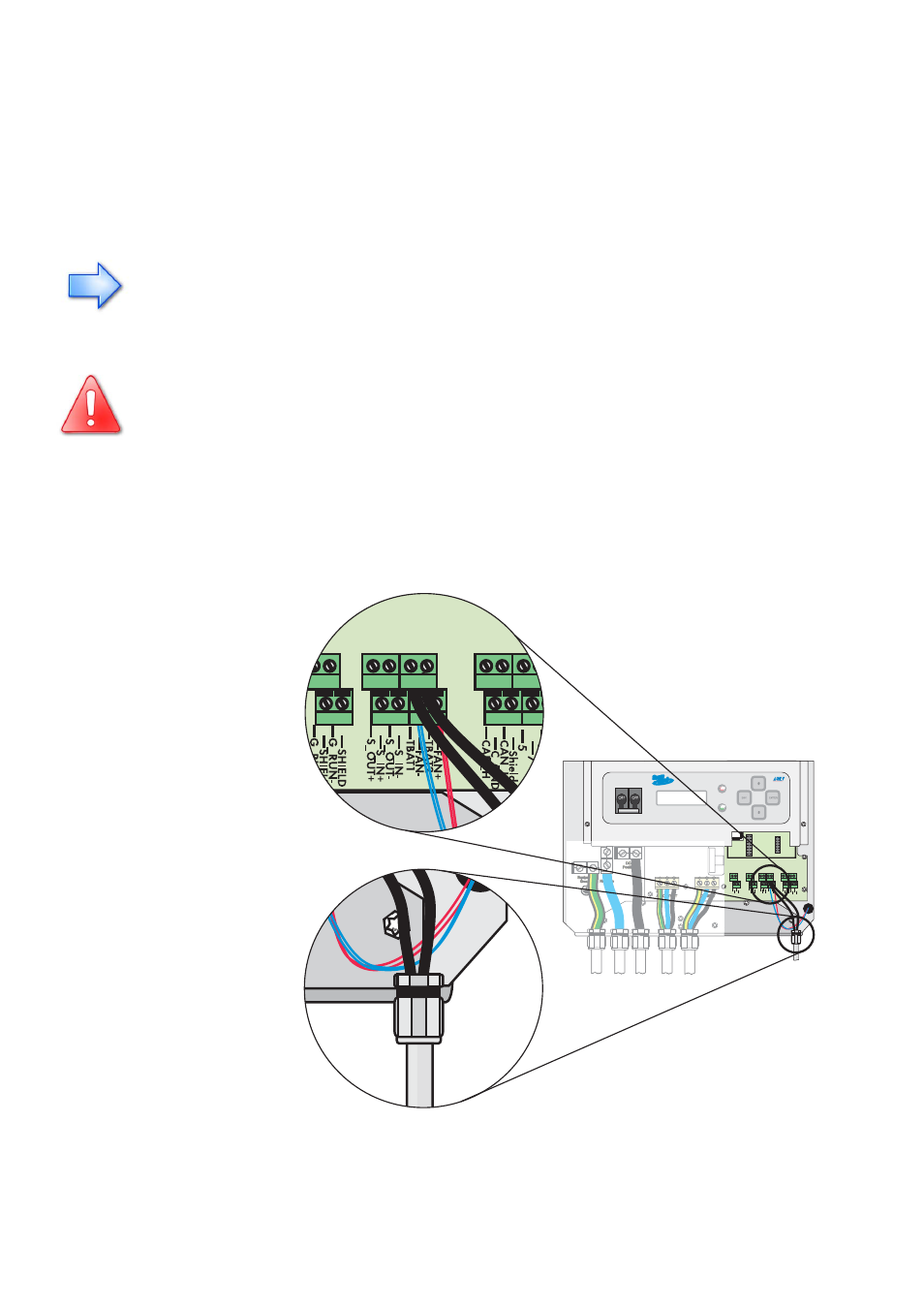

Per l'installazione del sensore termico batteria sul Sunny Island 3324/4248
procedere nel seguente modo:
Solo quando il sensore termico batteria è collegato è possibile mettere in
funzione il Sunny Island 3324/4248.
Utilizzare solo il sensore termico batteria incluso nella fornitura.
NON prolungare il cavo del sensore termico batteria!
Non trapanare fori in nessun punto della batteria per montare il
sensore.
3 2 7 5 Shield C AN_L C_GND C AN_H FA
N
+
TB
A
T2 FA
N
-
TB
A
T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
UN+ LO AD_S
G_REQ LO AD_S
G_REQ
Fasi
1., 3., 6.
Fasi
4. + 5.
