4.2.2 Supporto da parete

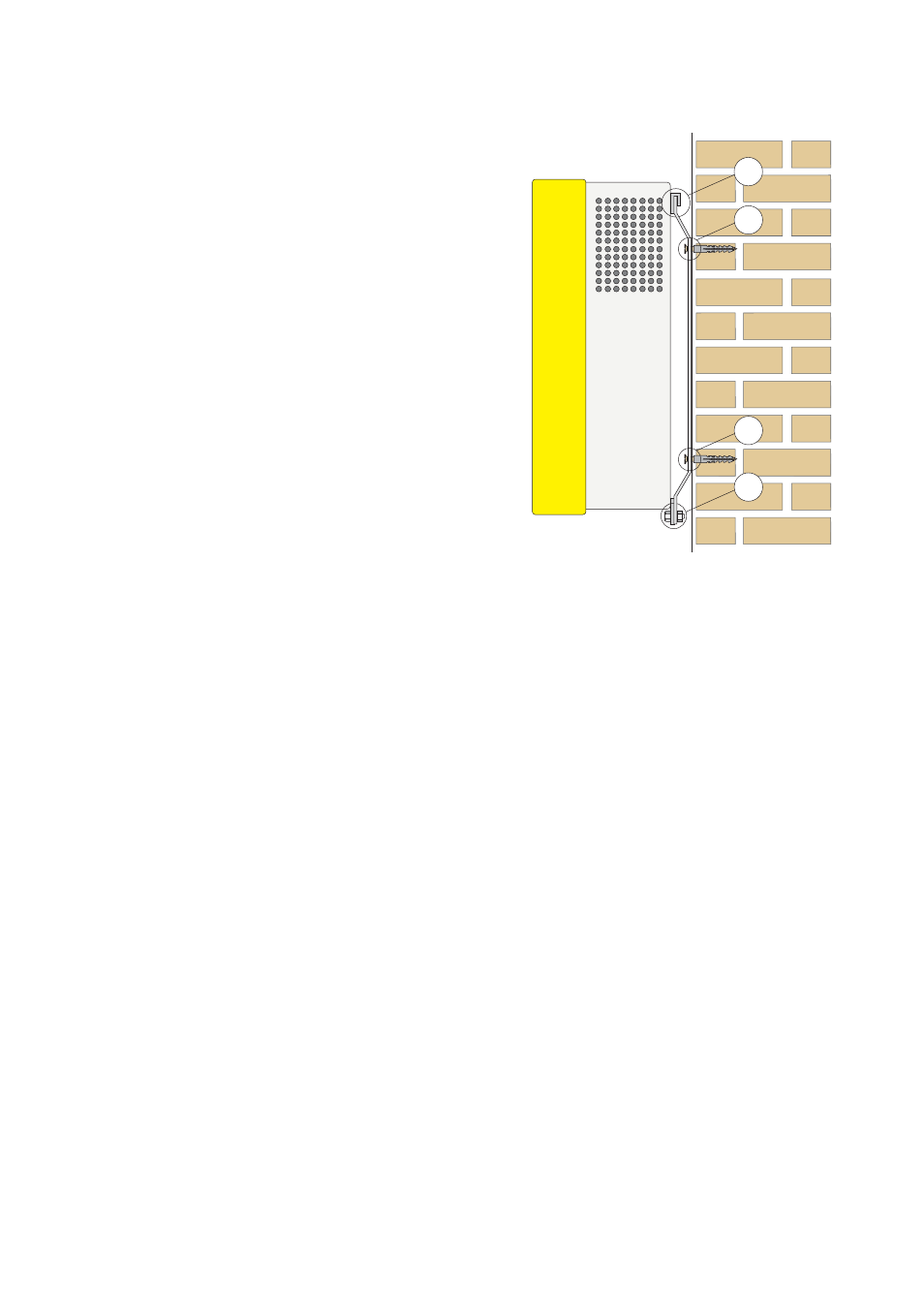

1. Montate il supporto da parete (1). Per
tracciare le posizioni dei fori potete
utilizzare il supporto da parete anche
come sagoma.
2. Successivamente appendete il Sunny
Island 3324/4248 con i risvolti di
fissaggio superiori nel supporto da
parete (2) in modo che non subisca
spostamenti laterali.
3. Assicurate il Sunny Island 3324/4248
contro il sollevamento avvitando la
squadretta di fissaggio (vedi capitolo
4.2.1 „Squadrette di fissaggio sul lato
inferiore” (pagina 27)) con la vite M6 x
10 mm in dotazione sul foro filettato
inferiore (3) del supporto da parete.
4. Verificate che il Sunny Island 3324/
4248 sia ben fisso in sede.
