Aggiornamento del firmware SMA Technologie AG
Pagina 126 SI3324/4248-14:SI2406 Istruzioni per l’installazione
Sostituzione dell'EPROM
Procedete in base alla seguente sequenza:
1. Arrestate il Sunny Island 3324/4248 e successivamente spegnetelo come
descritto nel capitolo 9.3 „Spegnere” (pagina 83) e nel capitolo 9.3
„Spegnere” (pagina 83).
2. Aprite la scatola del Sunny Island 3324/4248 (vedi capitolo 6.1 „Apertura
dell'apparecchio” (pagina 53)).

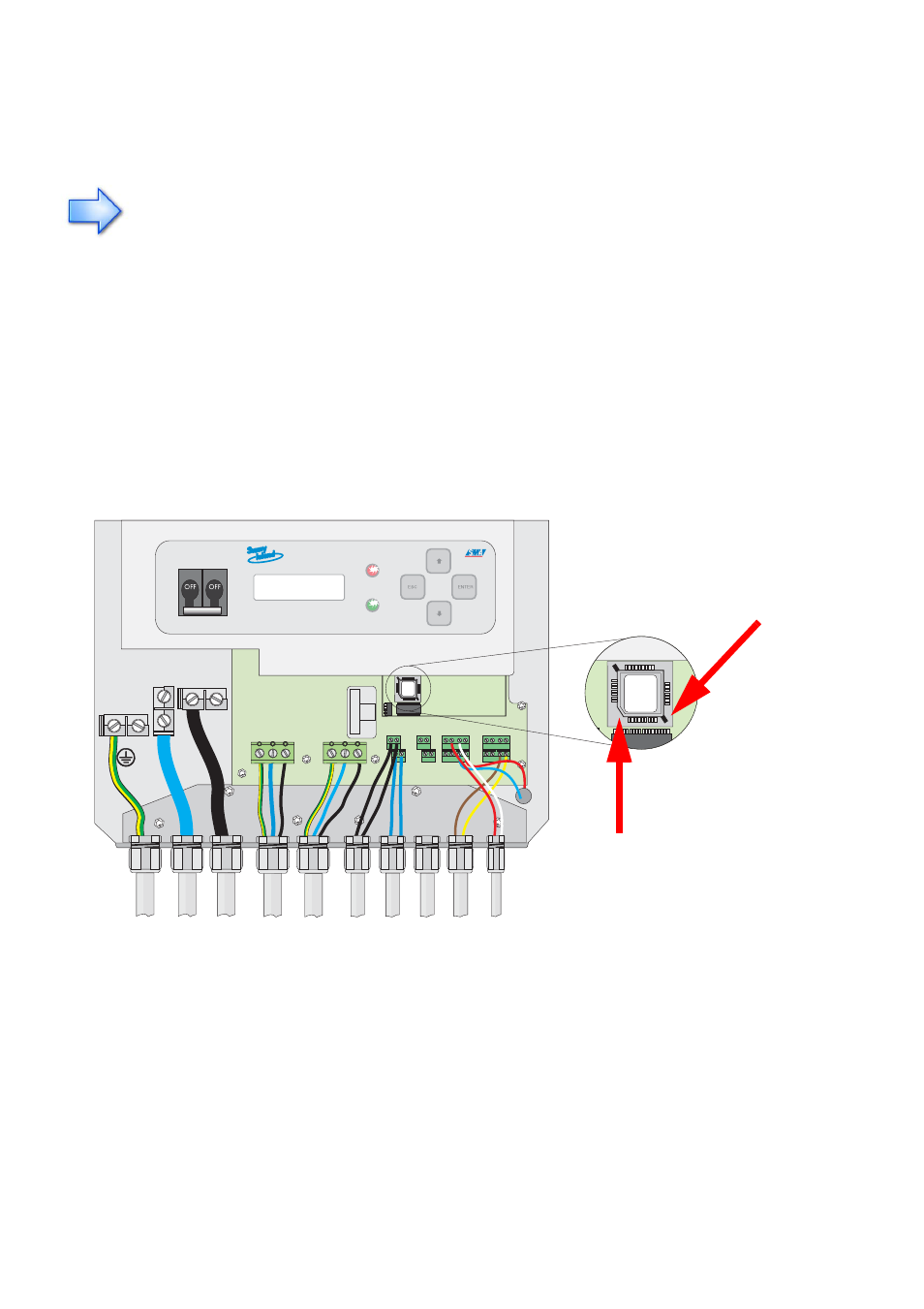

3. L'EPROM si trova nella parte inferiore destra dell'apparecchio sul piccolo
gruppo di componenti applicati. La posizione esatta è riconoscibile nella
seguente figura:
4. Toccate un momento una parte nuda della scatola del Sunny Island 3324/4248
(allo scopo di ottenere una diminuzione/scarica elettrostatica).
5. Estraete con un attrezzo PLCC l'EPROM equipaggiato, introducendo con
cautela l'estremità dell'attrezzo leggermente arcuata nella cavità inferiore
destra dello zoccolo, così da poter sollevare leggermente l'EPROM in questo
angolo. Continuate a spingere con cautela l'attrezzo longitudinalmente sotto
l'EPROM, finché il componente si toglierà dallo zoccolo.
6. Estraete dalla confezione il nuovo EPROM compreso nella fornitura.
Prima di sostituire l'EPROM prendete nota delle impostazioni dei parametri da
voi effettuate.
12
3
Si-EL V
1.84
12
3
4
Si-EL V
1 .84
angolo smussato dell'Eprom
a sinistra in basso
Cavità dello
zoccolo
(qui far leva con
l'attrezzo)
